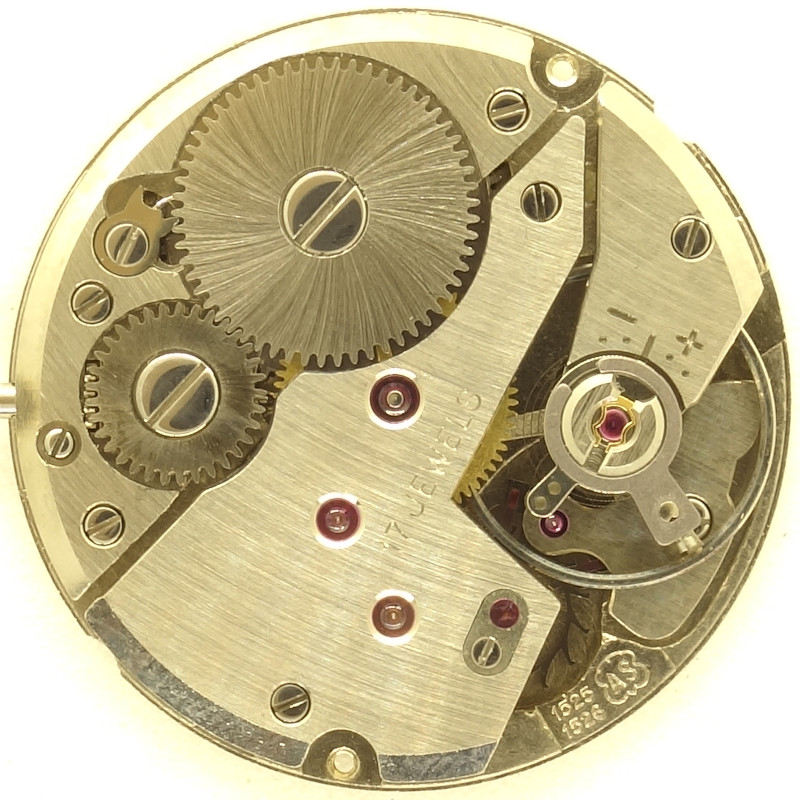

AS 1525


AS 1525

AS 1525

Beschreibung

Das AS 1525 ist das Basiswerk, von dem es auch eine größere Ausführung, das AS 1526 gibt. Der einzige Unterschied zwischen beiden Werken ist die Grundplatine, die hier 10 1/2 Linien mißt, während es bei AS 1526 nur 11 1/2 Linien sind.

Mit nur 2,8mm Höhe baute es sehr flach, und entsprach dem, was die Mode seinerzeit forderte.

Dieses einfache Handaufzugswerk erfreute sich in den 1960er Jahren großer Beliebtheit und wurde immer wieder bei der staatlichen Qualitätsprüfung für die deutsche Armbanduhr ausgezeichnet.

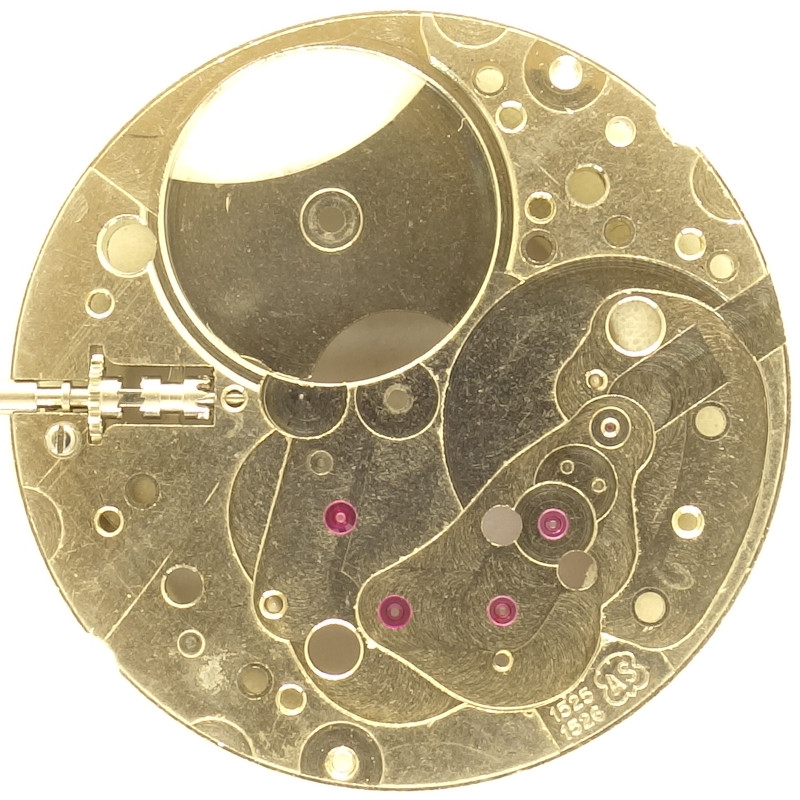

Grundplatine

Grundplatine

Natürlich sind alle wichtigen Lager mit Steinen ausgestattet, lediglich das Minutenrad zifferblattseitig und das Federhaus laufen in Metalllagern. Als Ausgleich, und um auf die 17 Steine zu kommen, besitzt das werksseitige Ankerradlager einen Deckstein.

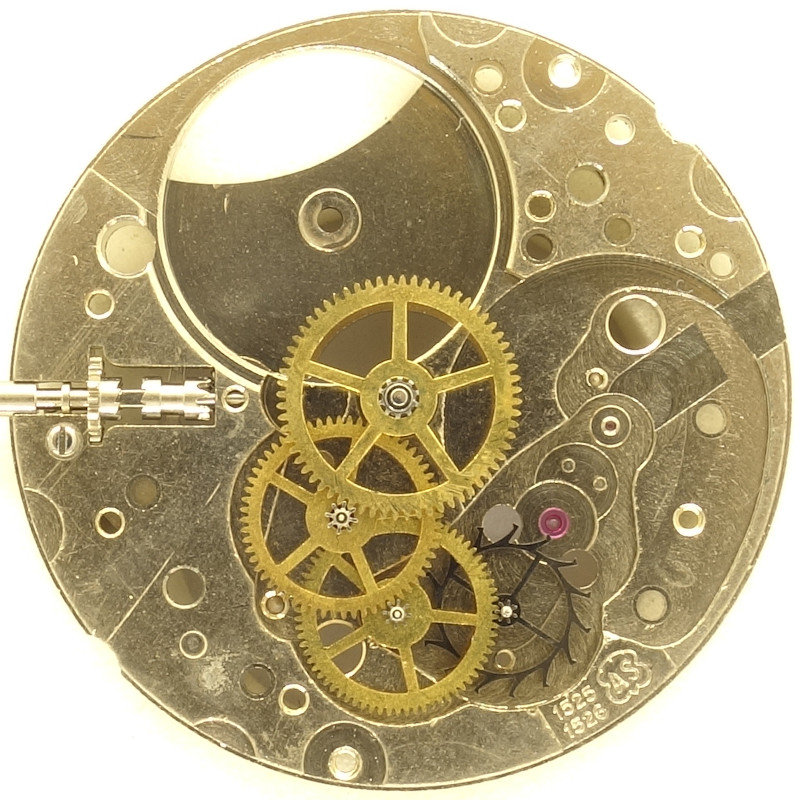

Räderwerk

Räderwerk

Das Räderwerk ist schön klassisch aufgebaut: Das Federhaus treibt das zentrale Minutenrad an, gefolgt vom Kleinbodenrad, Sekundenrad und filigranem Stahl-Ankerrad.

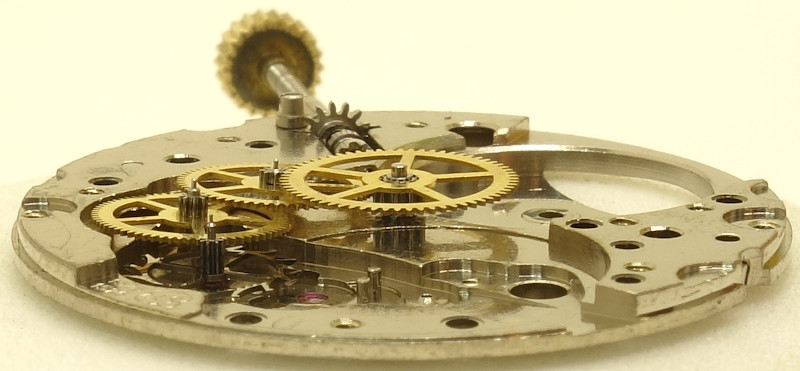

Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die hier gezeigte Ausführung nutzt eine Ringunruh mit zwei Schenkeln, die durch zwei Incabloc-Lager gegen Stöße geschützt ist. Sie arbeitet noch mit langsamen 18000 Halbschwingungen pro Stunde, und kann nur direkt am Spiralschlüssel reguliert werden.

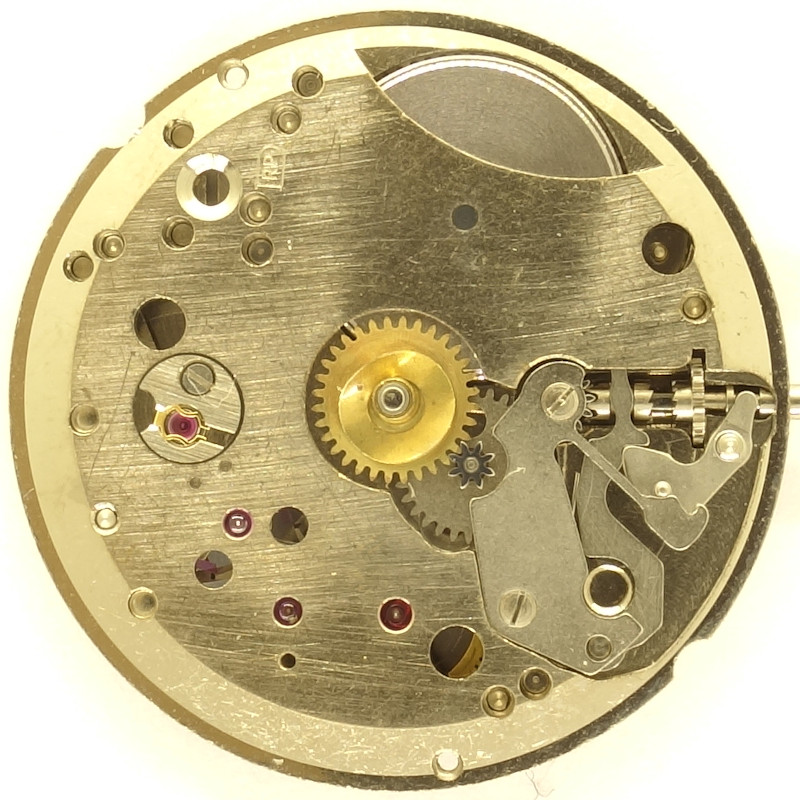

AS 1525: Zifferblattseite

AS 1525: Zifferblattseite

Um nochmal minimal Höhe einzusparen, ist ein Teil des Federhauses freiliegend und die zifferblattseitige Platine an den Rändern abgeschrägt.

Im Labor

Das vorliegende Werk kam ohne Gehäuse ins Archiv und bekam einen einfachen Service spendiert.

Zeitwaagen-Ergebnis

Die Gangwerte sind recht ordentlich. Im Vergleich zum AS 1526 im Archiv, welches eine dreischenklige Glucydur-Unruh verwendet, fallen sie aber leicht ab.

horizontale Lagen
Zifferblatt oben +2 s/Tag 300° 0.4ms
Zifferblatt unten +-0 s/Tag 317° 0.2ms
vertikale Lagen
Krone rechts (12 oben) +2 s/Tag 272° 0.1ms
Krone oben (3 oben) -4 s/Tag 273° 0.1ms
Krone links (6 oben) +11 s/Tag 273° 0.4ms
Krone unten (9 oben) +20 s/Tag 268° 0.6ms

Technische Daten

Hersteller:AS
Kaliber:1525
Größe:10 1/2''' (gemessen: 23,0mm)
Höhe:2.8mm
Halbschwingungen pro Stunde:18000
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh (dreischenklig)
Stoßsicherung(en): Incabloc
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein/ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:3 Loch/Löcher
Referenzen: Flume: 1962 8
Erwähnung in Artikeln (Jahre): 1963 - 1971
Inventarnummer:20062

Anwendungsgalerie

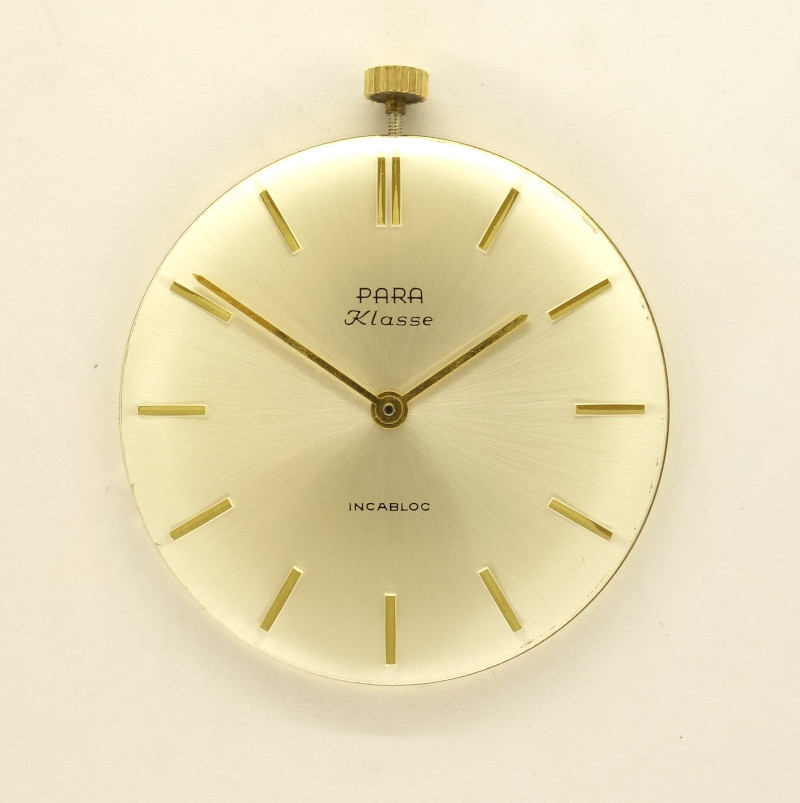

Para Klasse Frackuhr (Gehäuse fehlt)

Para Klasse Frackuhr (Gehäuse fehlt)
