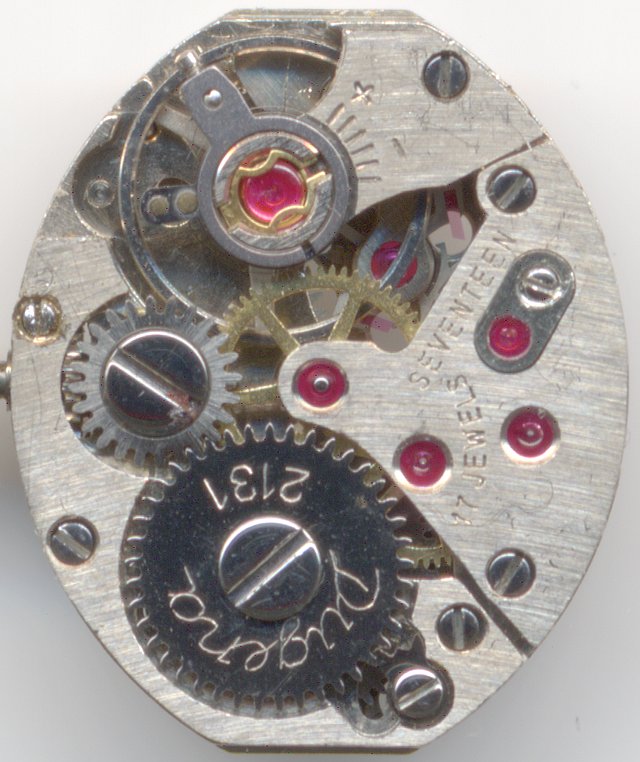

AS 1677 (Dugena 2131)
Beschreibung
Das AS 1677, das von Dugena auch als “Dugena 2131” eingeschalt wurde, ist das Nachfolgerkalibers des AS 1012. Die Größe von 5 1/2 auf 6 3/4 Linien wurde genauso beibehalten wie das Platinenlayout und die Platinenformen. Die Unterschiede zum Vorgängerkaliber liegen an der Gangreglerpartie: Hier wurde die Unruhspirale an einem beweglichen Spiralklötzchenträger befestigt, was eine genaue Justierung des Abfalls ermöglichte. Außerdem arbeitete dieses Kaliber jetzt mit zeitgemäßgen 21600 Halbschwingungen pro Stunde.
Selbstverständlich wird eine Incabloc-Stoßsicherung auf der Werksseite verwendet. Zifferblattseitig gibt es ein ebenfalls stoßgesichertes Steinlager, hier allerdings unbekannten Typs.
Das Layout des Räderwerks blieb gleich, mit der direkt angetriebenen Minute und dem halb-gestockten Layout, bei dem Teile des Ankerrads unterhalb des Sekundenrad-Lagers liefen.

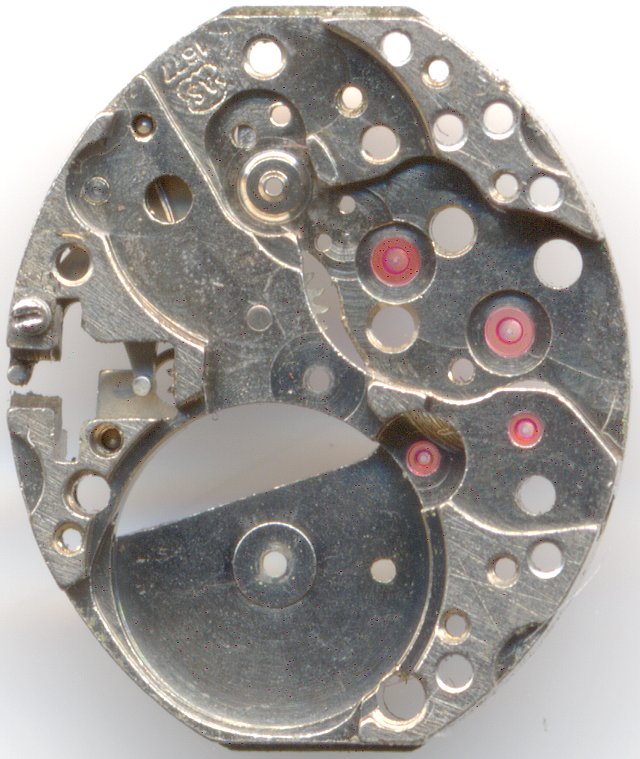

Grundplatine
Zifferblattseitig gibt es bis auf wenige Nuancen keine Unterschiede, schon gar nicht funktional, zum AS 1012. Auch hier wird selbstverständlich ein Kupplungsaufzug verwendet.

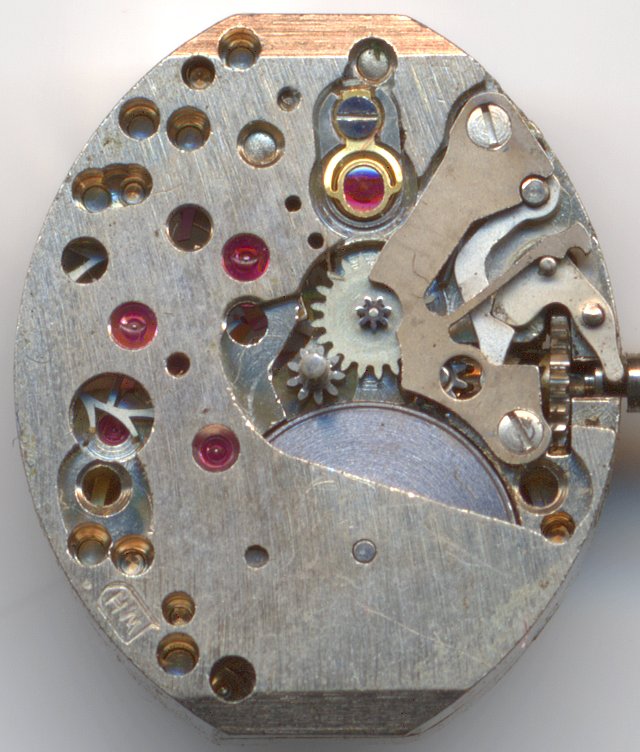

AS 1677 Zifferblattseite
Technische Daten
| Hersteller: | AS |
| Kaliber: | 1677 |
| Größe: | 5 1/2''' (gemessen: 13,0 x 15,2mm) |
| Halbschwingungen pro Stunde: | 21600 |
| Hebewinkel: | 52° |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Nickel-Ringunruh Nickel-Schraubenunruh Glucydur-Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): |
Incabloc |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Loch/Löcher |
| Referenzen: |
Flume: K2 g.33 |
| Erwähnung in Artikeln (Jahre): | 1963 - 1971 |
Anwendungsgalerie

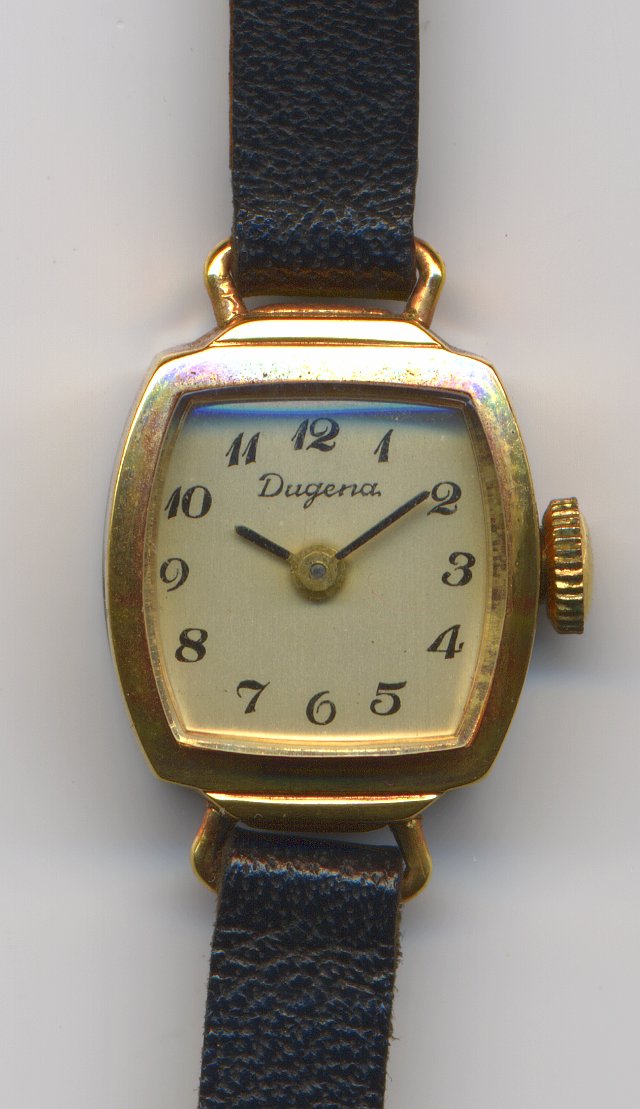

Dugena Damenuhr
