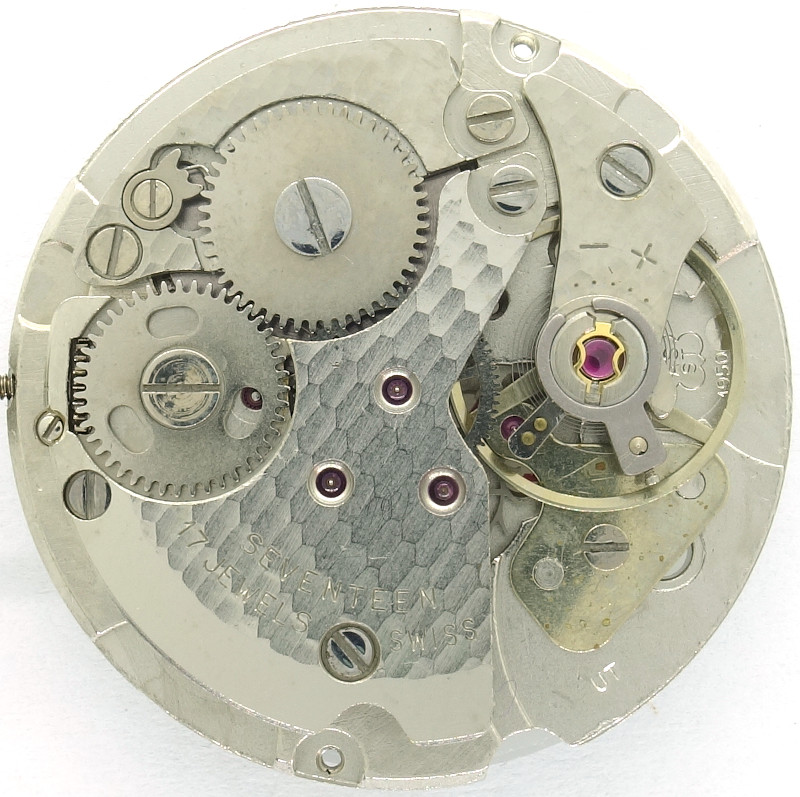

AS 1950 (ST)
Beschreibung
Um 1970 kam das 11 1/2 linige AS 1950 (ST) als sogenanntes “Standard”-Werk auf den Markt.
Diese Werke sollten mit standardisierten Zifferblattfüßchen-Positionen und Position der
Krone und Kronenwelle für eine einfache Austauschbarkeit und leichtere Verwendbarkeit
bei den Einschalern sorgen.
Es war der Nachfolger der Kaliberserie 1800, bei der die Frequenz von 18000 auf 21600 Halbschwingungen pro Stunde erhöht wurde.

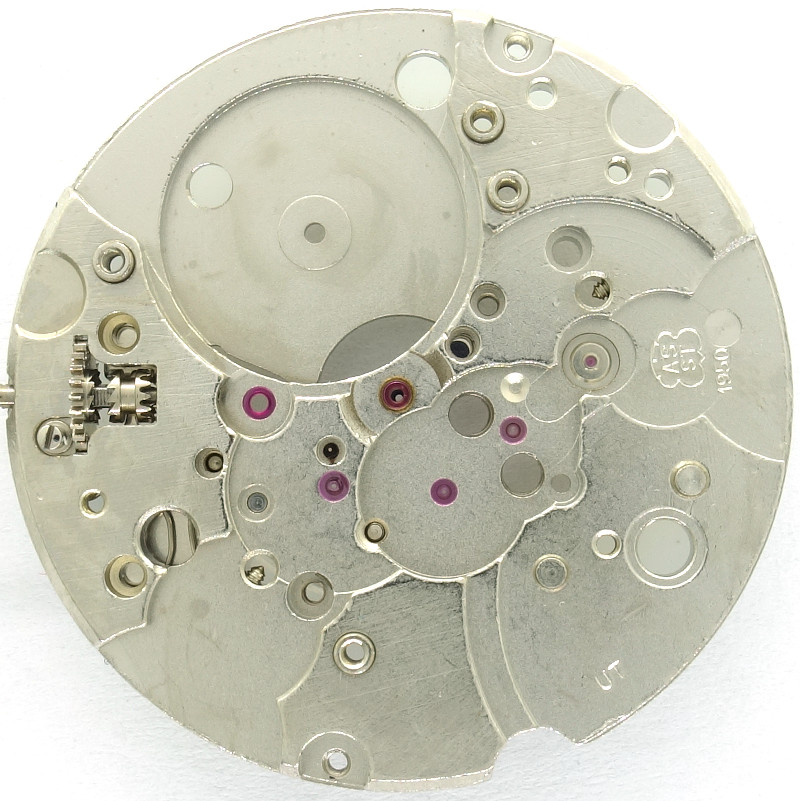

Grundplatine
Qualitiativ ist dieses Werk AS-typisch sehr gut ausgeführt, alle Lager, inclusive den Lagern für das dezentrale Minutenrad und das Zentralsekundenrad sind mit Steinen ausgekleidet.

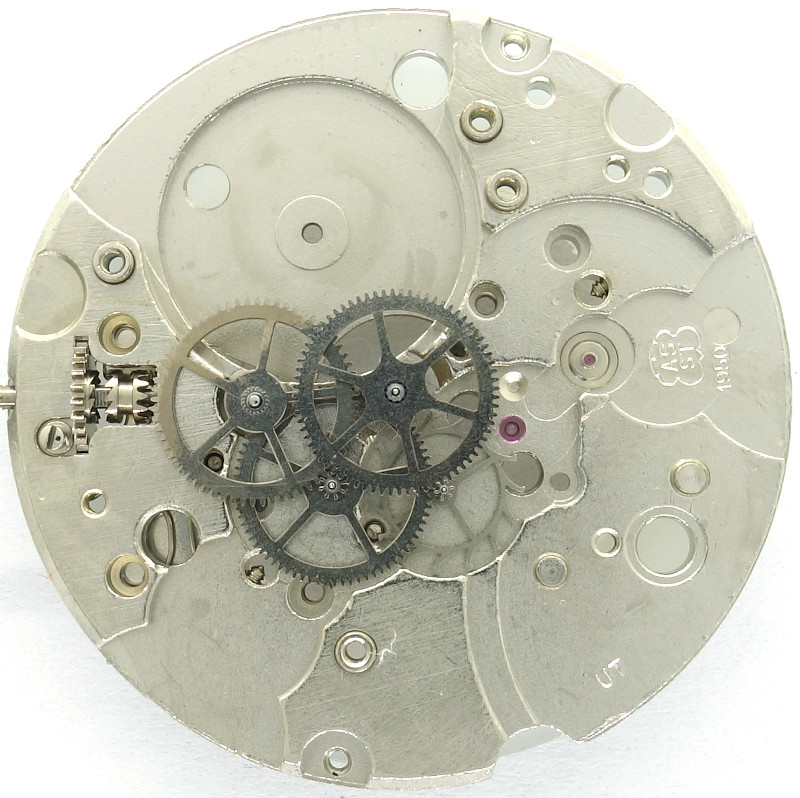

Räderwerk
Die Besonderheit dieses Werks liegt darin, dass das Federhaus das dezentrale, nahe der Krone liegende Minutenrad antreibt, gefolgt vom Kleinbodenrad, Zentralsekundenrad und Ankerrad.
Auf diese Weise konnt ein sehr kompakter Räderwerksaufbau (erkennbar am vielen ungenutzten Platz) erreicht werden, der auch relativ flach (nur 4,5mm hoch) baut.

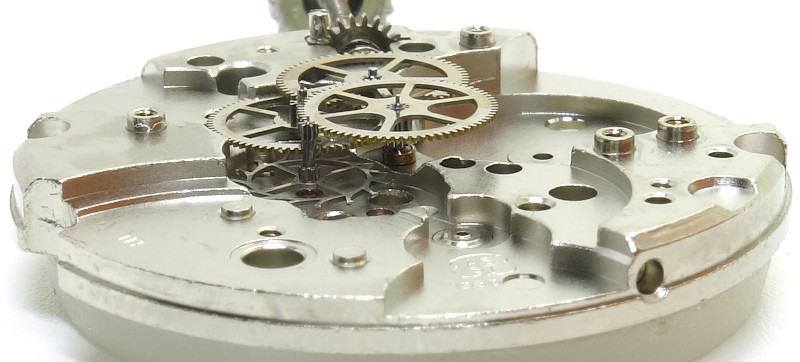

Seitenansicht des Räderwerks
Es wird eine moderne, dreischenklige Ringunruh verwendet, die in zwei Incabloc-Lagern gegen Stöße geschützt ist, und wie gesagt mit 21600 Halbschwingungen pro Stunde arbeitet. Die Justage kann allerdings nur direkt am Spiralschlüssel erfolgen.
Selbstverständlich kommt eine schweizer Palettenankerhemmung zum Einsatz.

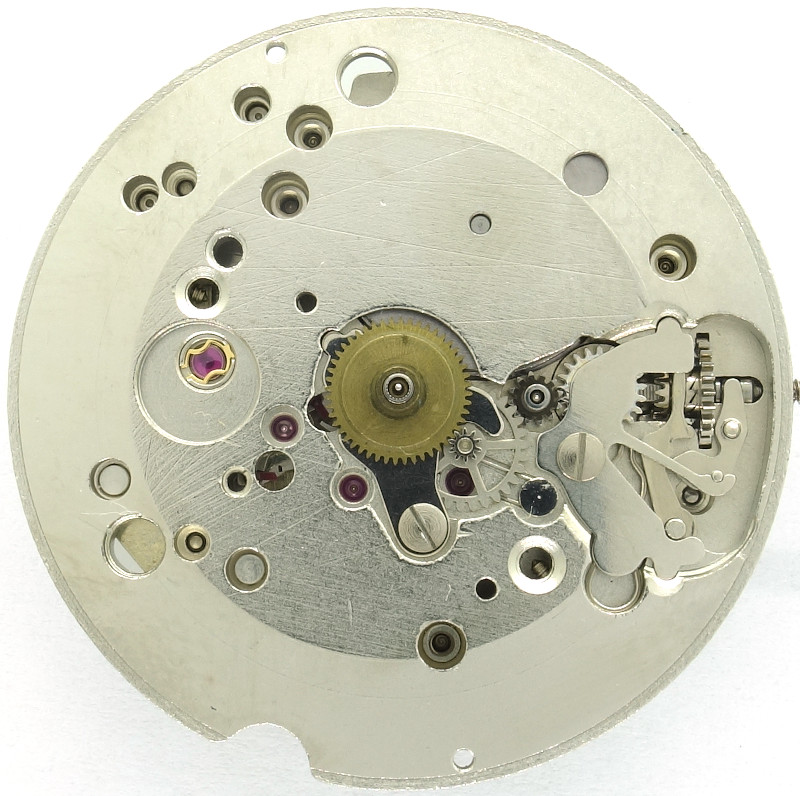

AS 1950 (ST): Zifferblattseite
Das Zeigerwerk wird indirekt über das außermittige Minutenrad bei 3 Uhr angetrieben, auf dessen Achse das Viertelrohr sitzt, das das Wechselrad antreibt, welches wiederum gleichzeitig auf Minutenrohr und Stundenrad geht.
Der leicht abgeschrägte Rand der Zifferblattseite spart ein klein wenig Höhe ein, was damals für extraflache Uhren sehr gerne gesehen war.
Die recht rohe Ausführung mit recht groben Bearbeitungsspuren verrät, dass es der schweizer Uhrenindustrie schon damals nicht mehr wirklich gut ging, und gespart werden musste, wo immer es möglich war.
Im Labor
Zeitwaagen-Ergebnis
Bis auf einen Ausreißer sind die Werte auf der Zeitwaage durchwegs gut.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -1 s/Tag | 309° | 0.1ms |
| Zifferblatt unten | +-0 s/Tag | 302° | 0.1ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -9 s/Tag | 280° | 0.0ms |
| Krone oben (3 oben) | -20 s/Tag | 273° | 0.0ms |
| Krone links (6 oben) | -4 s/Tag | 276° | 0.3ms |
| Krone unten (9 oben) | +8 s/Tag | 275° | 0.3ms |
Technische Daten
| Hersteller: | AS |
| Kaliber: | 1950 (ST) |
| Basiskaliber: | AS 1940 |
| Größe: | 11 1/2''' (gemessen: 25,5mm) |
| Höhe: | 4,50mm |
| Halbschwingungen pro Stunde: | 21600 |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Ringunruh (dreischenklig) |
| Stoßsicherung(en): |
Incabloc |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 1 Loch/Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Ausstattung: |
|
| Referenzen: |
Flume: K3 36 |
| Inventarnummer: | 23065 |
Verwandte Werke
- AS 1940 (ST) : 21.600 A/h, 10 1/2 Linien Durchmesser
- AS 1941 (ST) : Datum, im Werkboden versenkt
- AS 1950 (ST) : größere Grundplatine mit 11 1/2 Linien Durchmesser, ohne Datum
- AS 1951 (ST) : Datum, im Werkboden versenkt
