China 2650G
Beschreibung

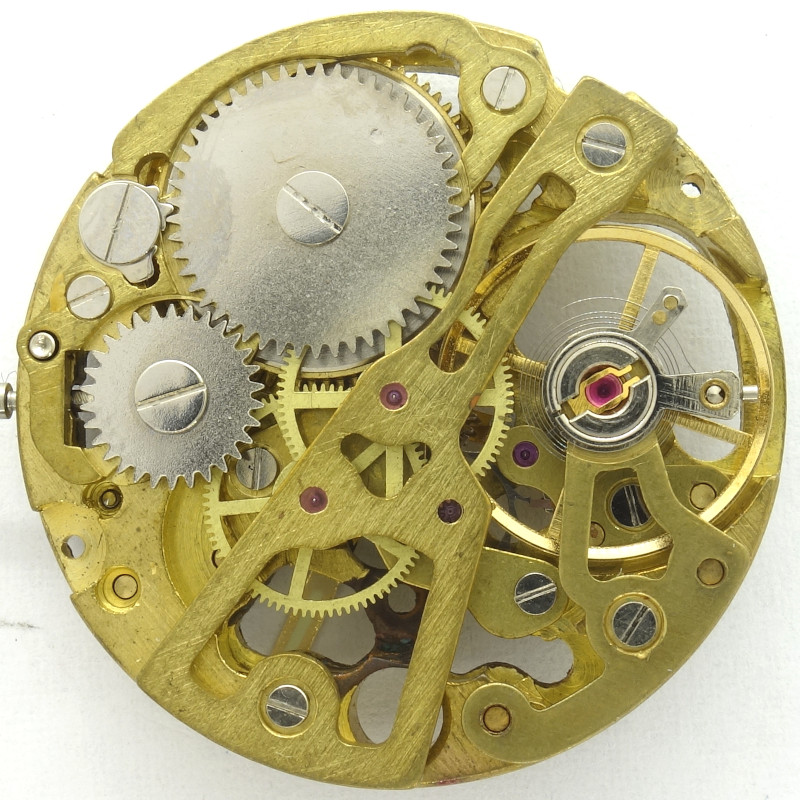

Ein Abkömmling des China Standard Movements ist die hier vorgestellte, goldfarbige, skelletierte Version, augh bezeichnet als Kaliber China 2650G.
Sie besitzt den unveränderten Durchmesser von 11 1/2 Linien.
Grundplatine
Abgesehen von einem Farbfehler sieht die Grundplate zwar grob verarbeitet, aber sonst durchaus passabel aus. Immerhin sind alle wichtigen Lager mit Steinen versehen, auch wenn diese Steine nur flach ausgeführt sind, und keine Ölreservoire besitzen.

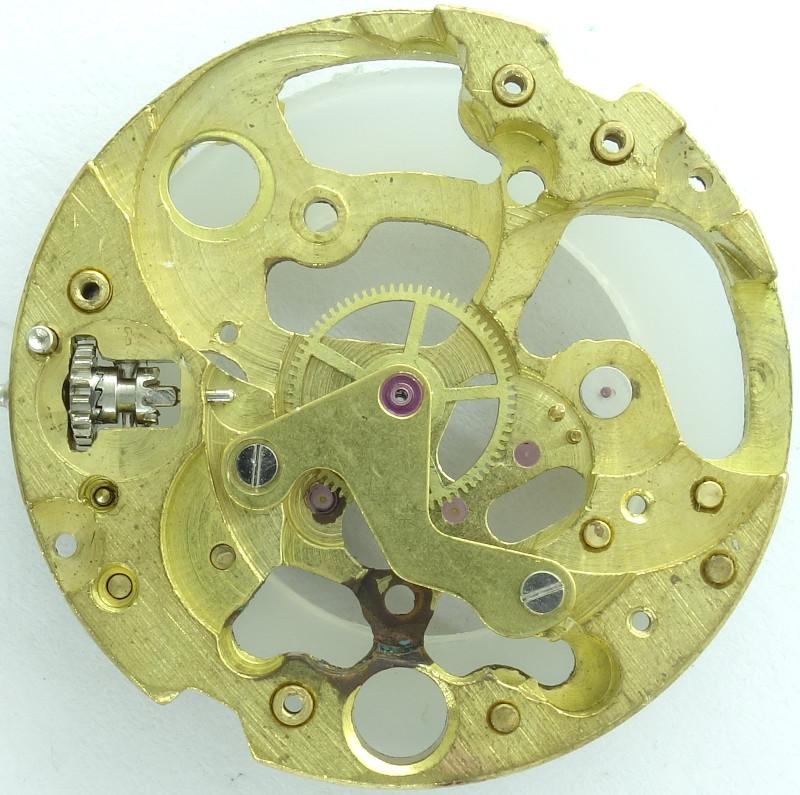

Grundplatine mit zentralem Minutenrad
Das zentrale Minutenrad ist sogar beidseitig steingelagert.
Räderwerk
Passend zur einfachen Ausführung des Werks ist auch der klassische Räderwerksaufbau mit direktem Minutenrad, Kleinbodenrad, direktem Zentralsekundenrad und am Schluß einem Stahl-Ankerrad für die Palettenankerhemmung.

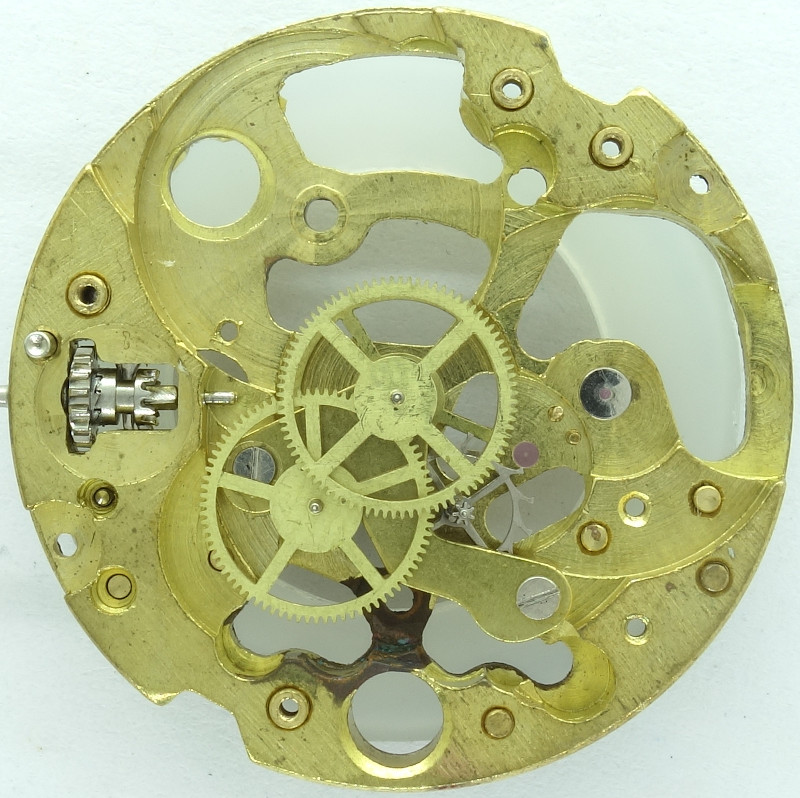

Seitenansicht des Räderwerks
Die recht große vierschenklige Ringunruh ist ein einem Paar hauseigener Stoßsicherungen gelagert. Sie schlägt mit 21600 Halbschwingungen pro Stunde und kann direkt am Rückerzeiger in gewissen Grenzen reguliert werden.

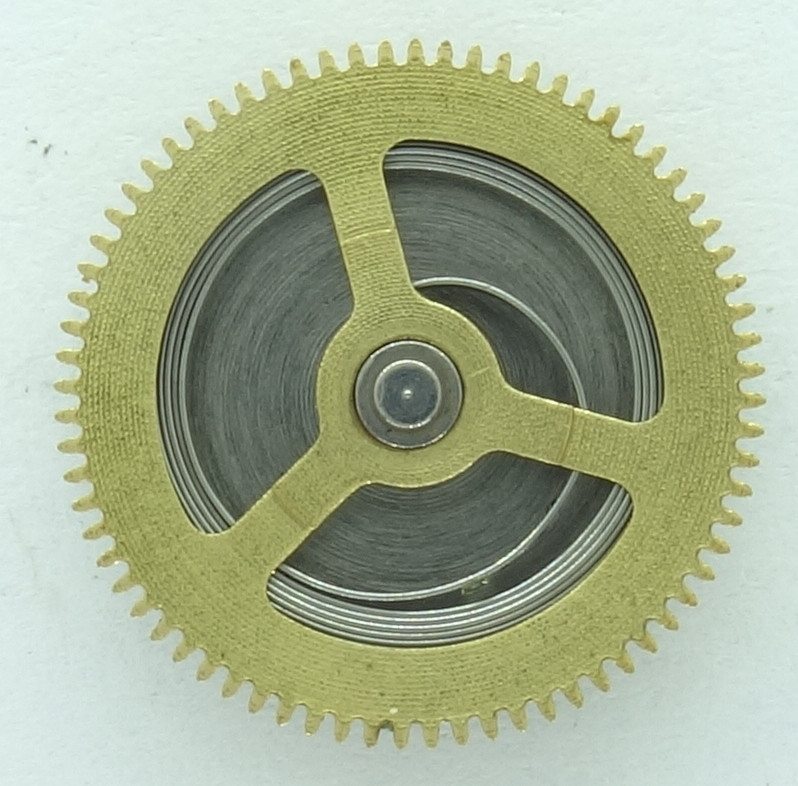

Unterseite Federhaus
In dieser Skelettversion ist der Boden des Federhauses offen, so dass man über die Zifferblattseite erkennen kann, wie weit das Werk aufgezogen ist.
sehr einfaches Gesperr
Das Gesperr ist ebenso einfach wie genial, es besteht aus einem einzigen Bauteil, einer runden Feder, die in das Sperrrad eingreift und es gegen Zurückdrehen sichert.

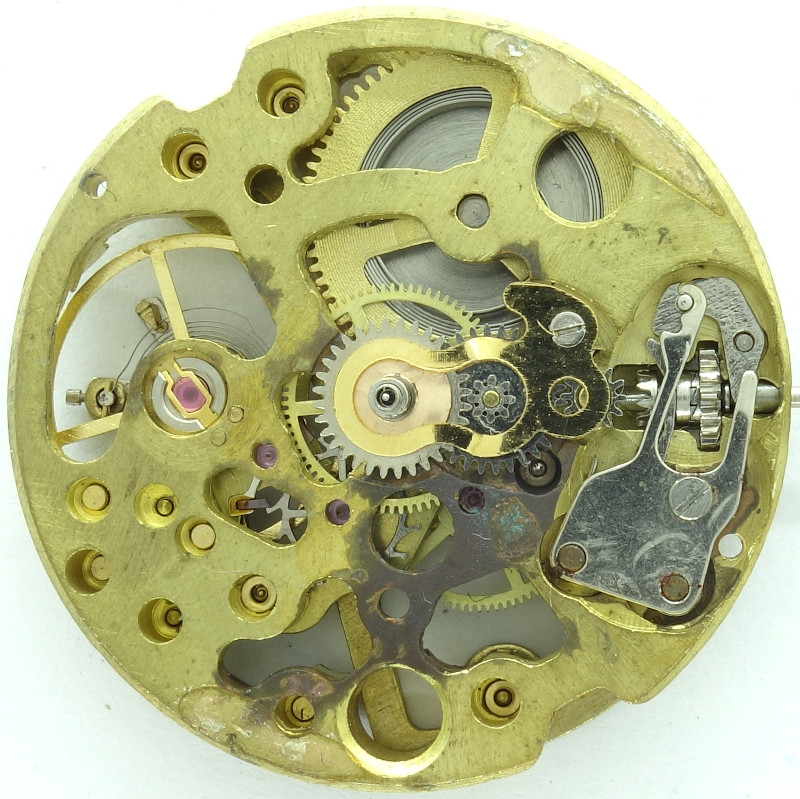

China 2650G: Zifferblattseite
Leider ist beim vorliegenden Exemplar des Kalibers 2650G auch zifferblattseitig ein Beschichtungsfehler zu sehen, durch den ein Teil der Vergoldung fehlt. Ansonsten ein ganz netter Einblick in das skelettierte Werk.
Natürlich kommt ein Kupplungsaufzug zum Einsatz, und, wen es sich um ein Werk für eine zifferblattlose Skelettuhr handelt, wird das Stundenrad mit einer Feder in Position gehalten.
Im Labor
Zeitwaagen-Ergebnis
Dafür, dass dieses Werk sehr einfach ausgeführt ist und jegliche Feinbearbeitung vermissen läßt, sind die Gangwerte überraschend gut!| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +10 s/Tag | 277° | 0.4ms |
| Zifferblatt unten | +2 s/Tag | 285° | 0.2ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -10 s/Tag | 244° | 0.6ms |
| Krone oben (3 oben) | -2 s/Tag | 240° | 0.4ms |
| Krone links (6 oben) | -14 s/Tag | 241° | 0.5ms |
| Krone unten (9 oben) | -9 s/Tag | 240° | 0.6ms |
Technische Daten
| Hersteller: | China |
| Kaliber: | 2650G |
| Größe: | 11 1/2''' (gemessen: 25,4mm) |
| Halbschwingungen pro Stunde: | 21600 |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Ringunruh (vierschenklig) |
| Stoßsicherung(en): |
China (verschiedene Ausführungen) |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 2 Loch/Löcher |
| Befestigung Winkelhebel: | gesteckt |
| Ausstattung: |
|
| Inventarnummer: | 23026 |
Anwendungsgalerie

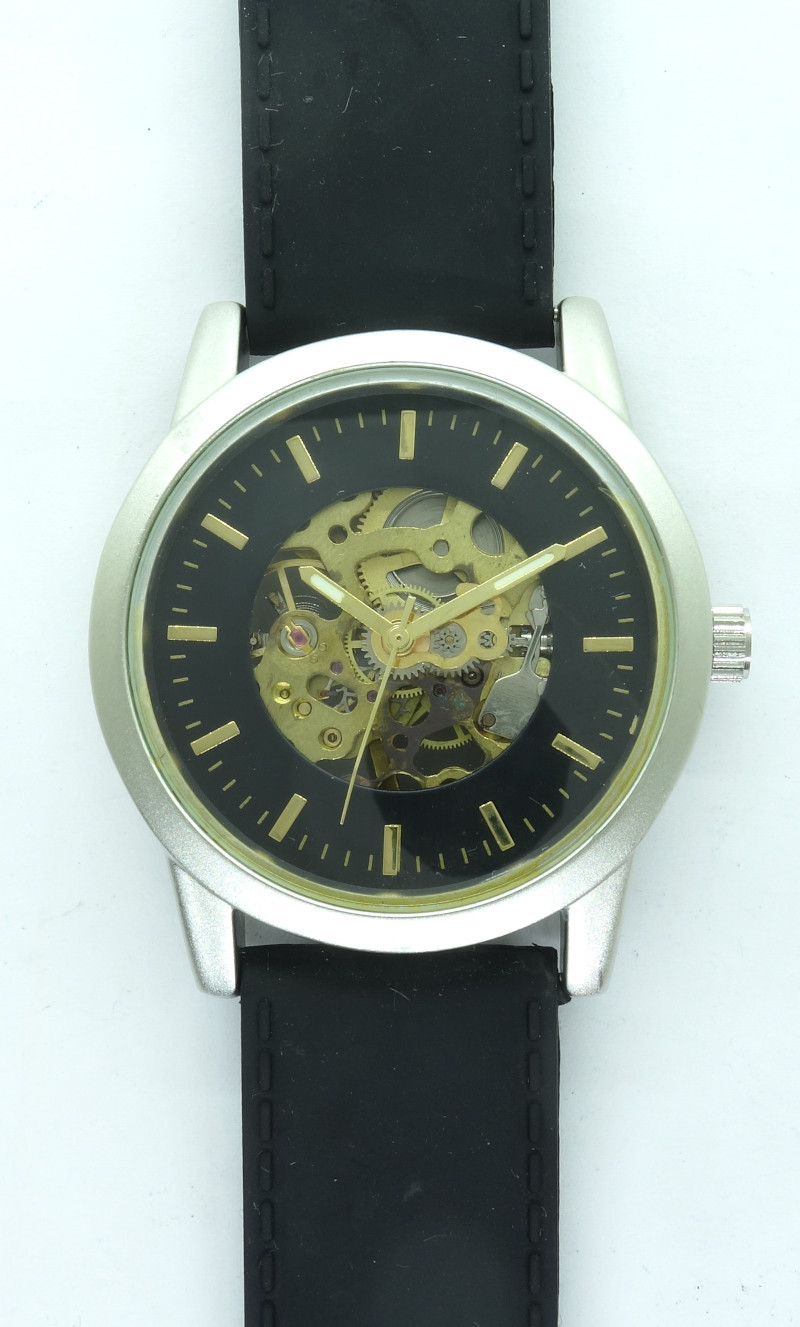

anonyme Skelettuhr
