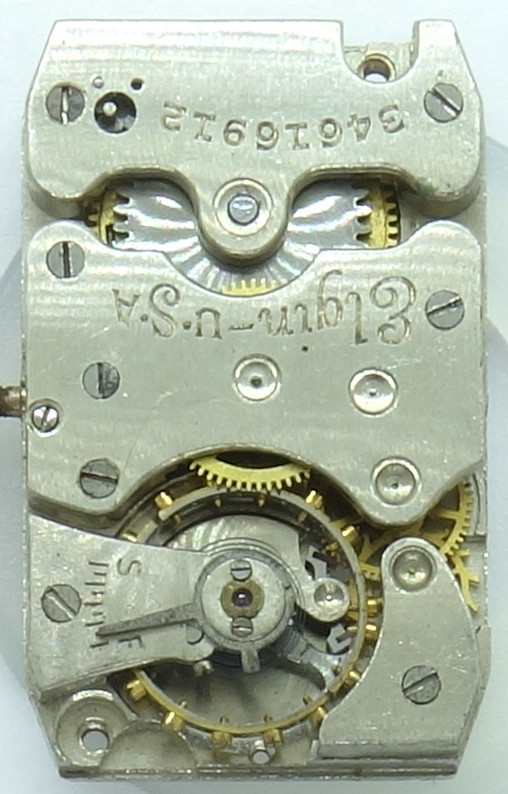

Elgin 488


Elgin 488

Elgin 488

Beschreibung

Zumindest in Europa sind amerikanische Elgin-Werke eher selten zu finden. Das rechteckige Elgin 488, laut Seriennummer gebaut im Jahre 1934, macht hier keine Ausnahme.

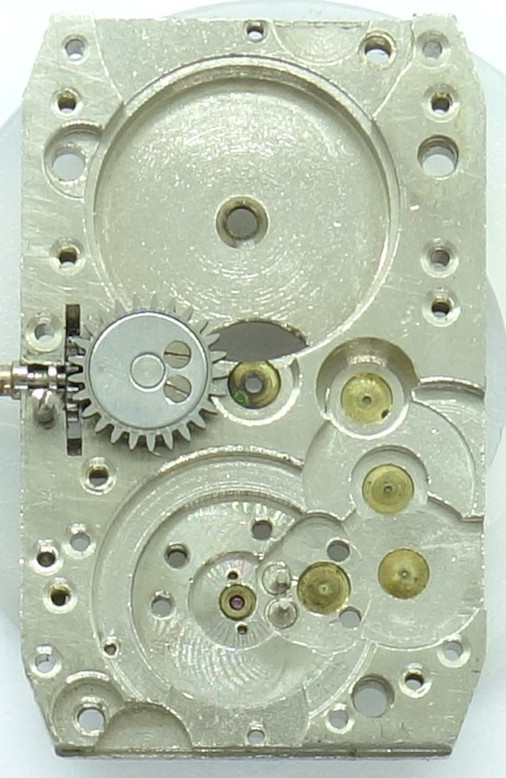

Grundplatine

Grundplatine

Lagersteine findet man hier leider mit Ausnahme der Unruhpartie keine, dafür aber sind die Lager wenigstens nicht nur einfach in die Platine gebohrt, sondern sauber gefaßt und gesteckt.

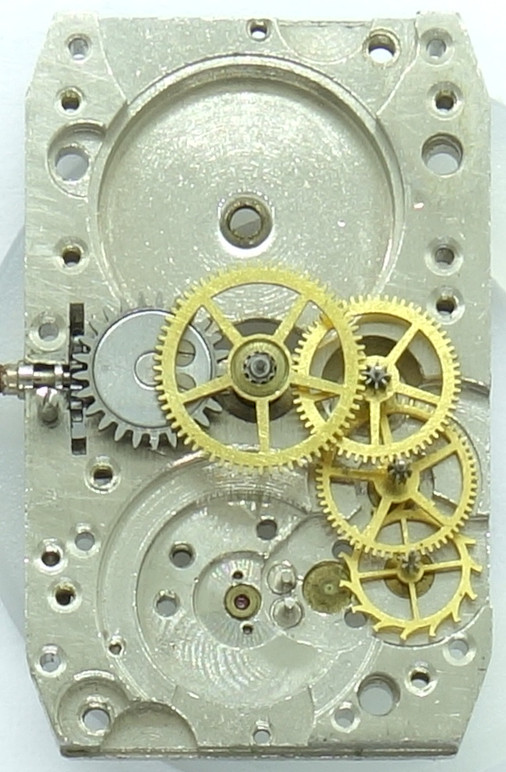

Räderwerk

Räderwerk

Der Räderwerksaufbau ist klassisch, mit direkt angetriebenem zentralen Minutenrad, Kleinbodenrad, Sekundenrad und goldfarbigem Ankerrad.

Ungewöhnlich ist, dass das Kronrad bereits auf der Grundplatine gelagert ist, und nicht auf oder unter der Federhausbrücke.

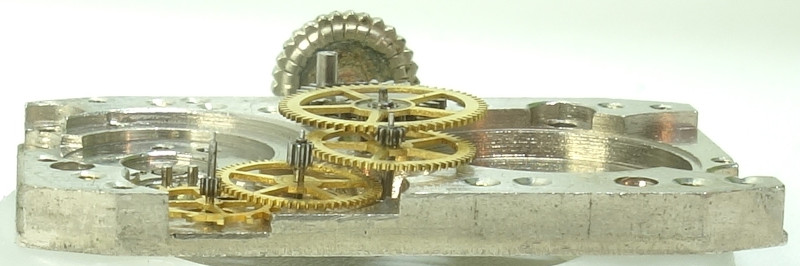

Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die recht große Bimetall-Schraubenunruh ist natürlich noch nicht stoßgesichert. Sie arbeitet mit langsamen 18000 Halbschwingungen pro Stunde, und die effektive Länge der verbauten Breguetspirale wird mit Hilfe eines langen Rückerzeigers justiert.

Alle sieben verbauten Steine sind in der Hemmungspartie zu finden: Vier für die Lagerung der Unruhachse, einen für die Ellipse der Unruh und die beiden Paletten des Ankers.

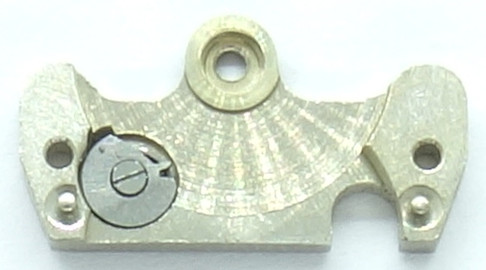

Innenseite Federhausbrücke

Innenseite Federhausbrücke

Das Gesperr befindet sich interessanterweise auf der Innenseite der Federhausbrücke.

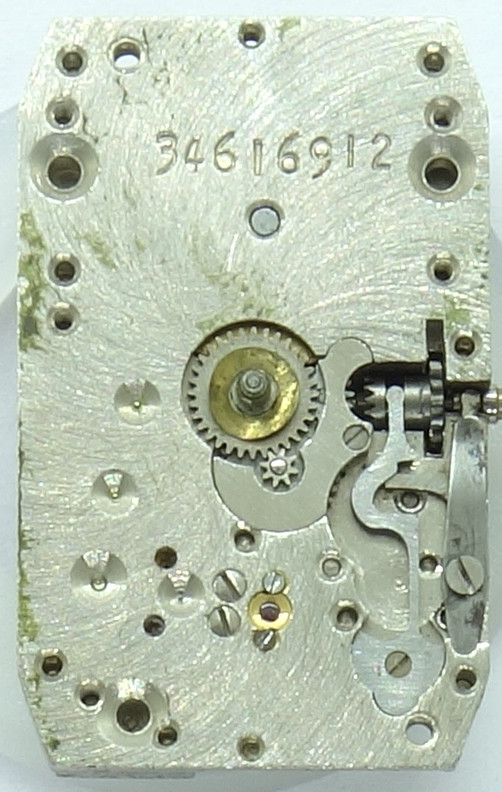

Elgin 488: Zifferblattseite

Elgin 488: Zifferblattseite

Das Elgin 488 nutzt einen Kupplungsaufzug. Außerdem läßt sich sehr schön die Stellung der beiden Anschlagstifte des Ankers justieren.

Technische Daten

Hersteller:Elgin
Kaliber:488
Größe:18/0''' (gemessen: 15,2 x 23,85mm)
Halbschwingungen pro Stunde:18000
Anzahl Steine:7
Hemmung:Anker
Unruh-Ausführungen: Bimetall-Schraubenunruh (zweischenklig)
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad)
  • Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:1 Loch/Löcher
Inventarnummer:21043

Anwendungsgalerie

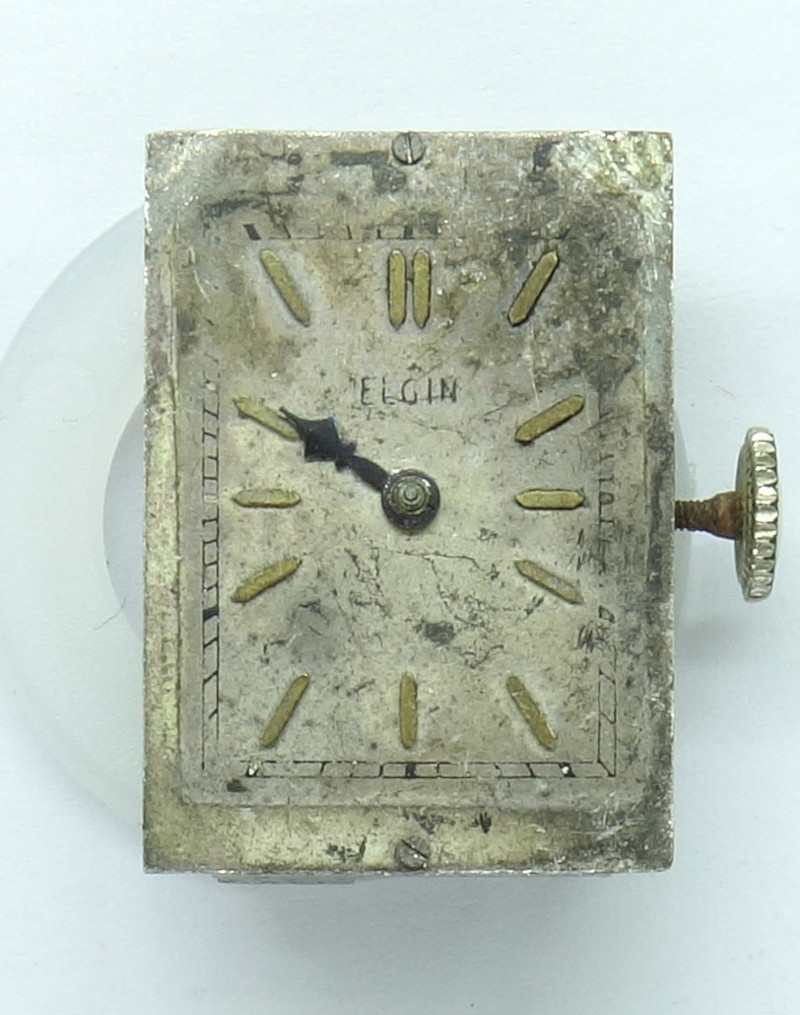

Elgin Herrenuhr  (Gehäuse fehlt)

Elgin Herrenuhr (Gehäuse fehlt)
