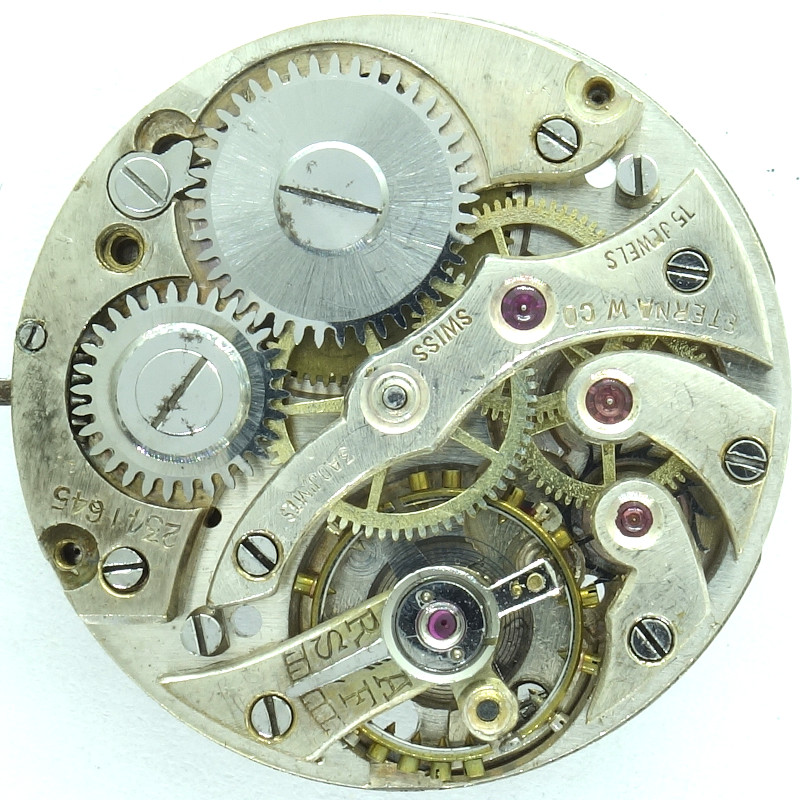

Eterna 175

Beschreibung

Vermutlich in den 1920er Jahren brachte Eterna das hochwertige Kaliber Eterna 175 aus den Markt.

Es besitzt einen ungewöhnlichen Durchmesser von 10 Linien (üblich wären 10 1/2 Linien gewesen) und zeigt bei der gute verarbeiteten und im Bereich der Unruh sogar mit einer Perleage dekorierten Grundplatine eine weitere Besonderheit, und zwar sind alle Lager dieser Platine, die mit Lagersteinen ausgestattet sind, mit transparenten Lagersteinen versehen, statt mit roten Rubinen.

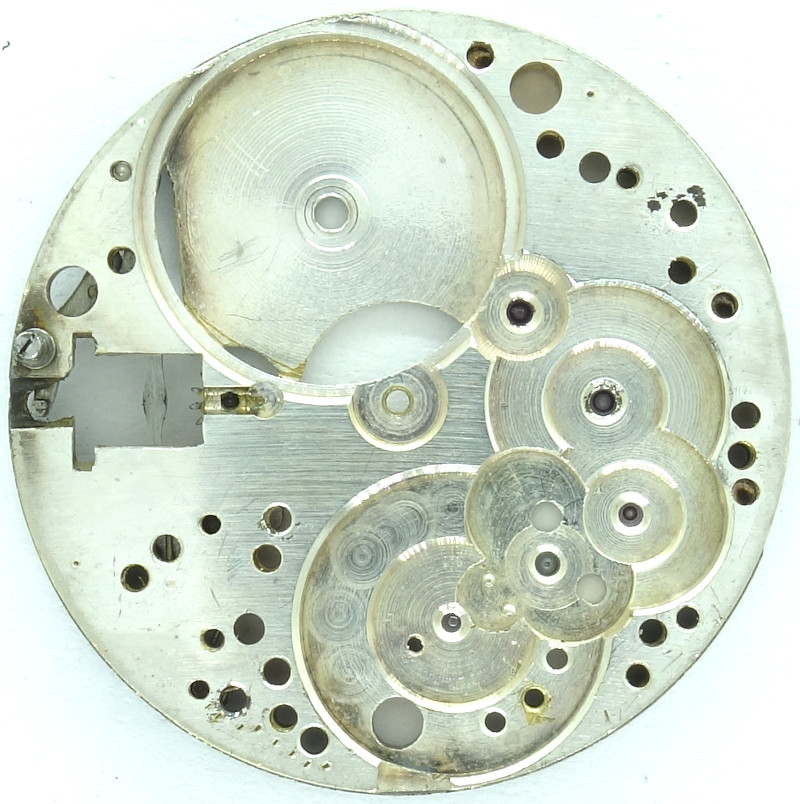

Eterna 175: Grundplatine

Grundplatine

Die Konstruktion ist klassisch und erinnert noch an kleine Taschenuhrwerke, bei denen die Sekundenanzeige in einer Linie mit der Krone liegt.

Das Federhaus treibt das zentrale Minutenrad direkt an, gefolgt vom Kleinbodenrad, Sekundenrad (hier auf 9 Uhr) und dem Ankerrad.

Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

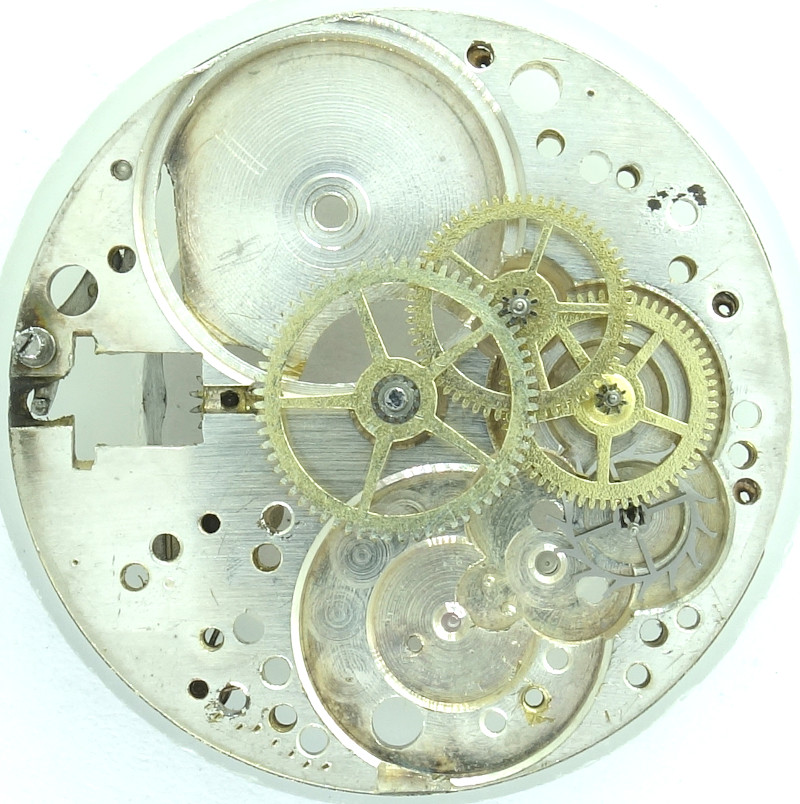

Eterna 175: Räderwerk

Räderwerk

Das Eterna 175 nutzt eine geschlitzte Bimetall-Schraubenunruh, die zeitgemäß langsam mit 18000 Halbschwingungen pro Stunde arbeitet. Die Justage erfolgt über einen langen Rückerzeiger und eine schön ausgeführte Skala auf dem Unruhkloben.

Natürlich darf man bei einem so alten Werk keine Stoßsicherung erwarten.

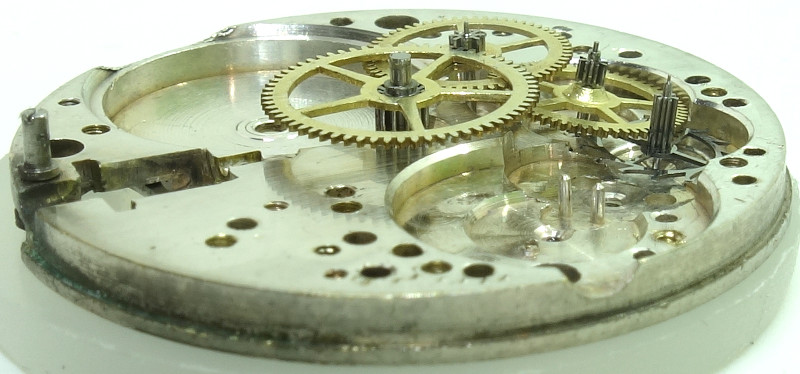

Eterna 175: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Zifferblattseitig sieht man noch auf der rechten Seite die Aussparung, in die früher (vielleicht wurde dieselbe Grundplatine eines älteren Werks verwendet?) der Stell-Pin eingegriffen hat, mit dem der Kronenaufzug von Aufzug auf Zeigerstellung umgeschaltet wurde.

Das Eterna 175 nutzt dagegen schon einen ganz regulären, damals noch sehr modernen, Kupplungsaufzug.

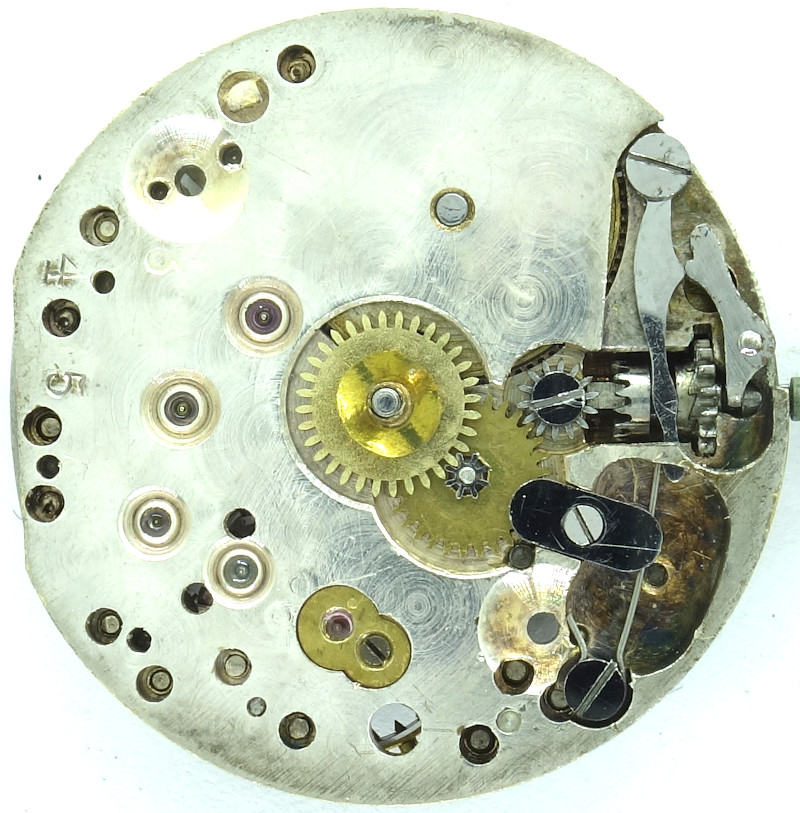

Eterna 175: Eterna 175: Zifferblattseite

Eterna 175: Zifferblattseite

Im Labor

Dieses Werk kam ohne Gehäuse ins Archiv und bekam trotz der diversen Defekte einen einfachen Service spendiert.

Zeitwaagen-Ergebnis

Die schlechten Gangwerte sind auf mehrere Fehler des Werks zurückzuführen: Der untere Zapfen des Sekundenrads ist verbogen, der obere Lagerstein des Kleinbodenrads ist gebrochen und der Unruhreif eiert stark.

horizontale Lagen
Zifferblatt oben -70...-120 s/Tag 226° 0.1ms
Zifferblatt unten +10...+150 s/Tag 261° 0.5ms
vertikale Lagen
Krone rechts (12 oben) -620...-525 s/Tag 171° 0.9ms
Krone oben (3 oben) +10...+30 s/Tag 184° 0.9ms
Krone links (6 oben) +100...+180 s/Tag 167° 4.9ms
Krone unten (9 oben) -400...-700 s/Tag 177° 0.6ms

Technische Daten

Hersteller:Eterna
Kaliber:175
Größe:10''' (gemessen: 22,6mm)
Halbschwingungen pro Stunde:18000
Anzahl Steine:15
Hemmung:Anker
Unruh-Ausführungen: Bimetall-Schraubenunruh (zweischenklig)
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad)
  • Sekundenrad
  • Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:1 Loch/Löcher
Referenzen: Feilner: 25 1145
Flume: 1942 122 601
Inventarnummer:23040

Anwendungsgalerie

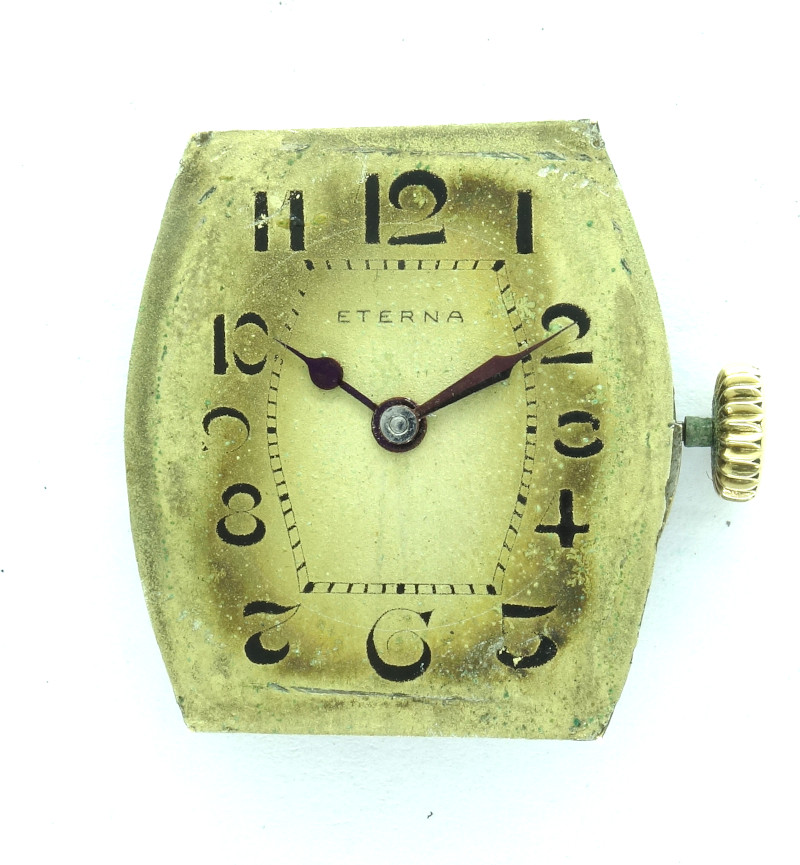

Eterna 175: Eterna Herrenuhr  (Gehäuse fehlt)

Eterna Herrenuhr (Gehäuse fehlt)

Dieses Werk ist eine Spende von Lars Schröder an das Uhrwerksarchiv. Ganz herzlichen Dank für die tolle Unterstützung!
