FHF 69-21 (Standard)
Beschreibung

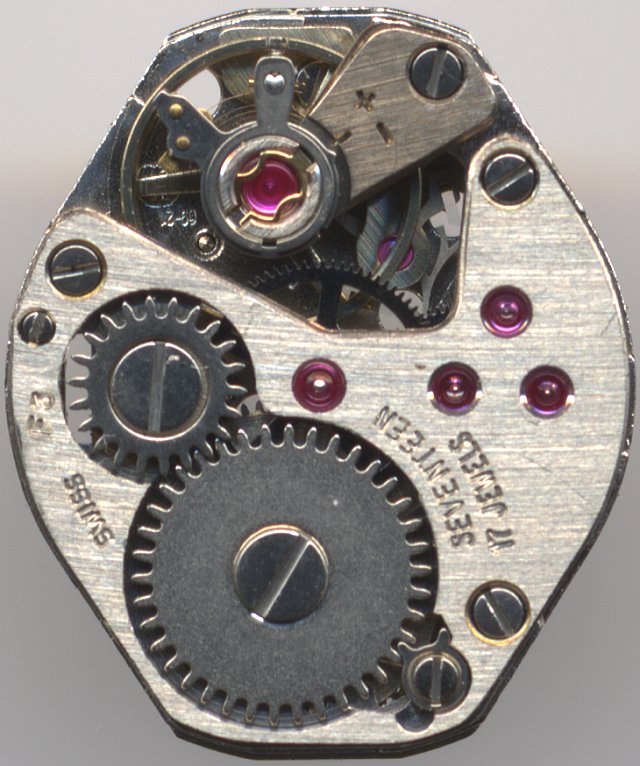

Eines der wohl am meisten produzierten und verbauten Werke für Damenuhren ist das FHF 69-21 (ST), ein sogenanntes “Standard”-Kaliber mit einer Größe von 6 3/4 x 8 Linien, welches für die damals angesagten, nicht mehr ganz winzigen Damenuhren ideal geeignet war.
Der Suffix “-21” deutet dabei auf die damals zeitgemäße Schlagzahl von 21600 Halbschwingungen pro Stunde hin.

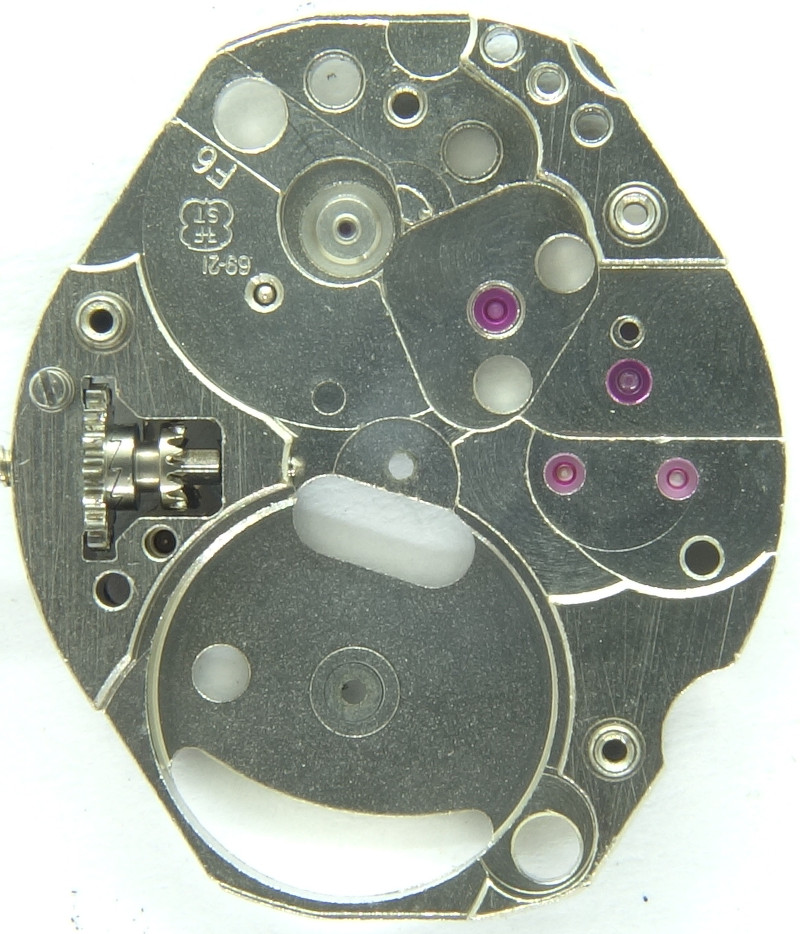

Grundplatine
Die Grundplatine zeigt die ordentliche Ausstattung dieses Werks, bei dem natürlich alle wichtigen Lager mit Steinen ausgekleidet sind.
Räderwerk

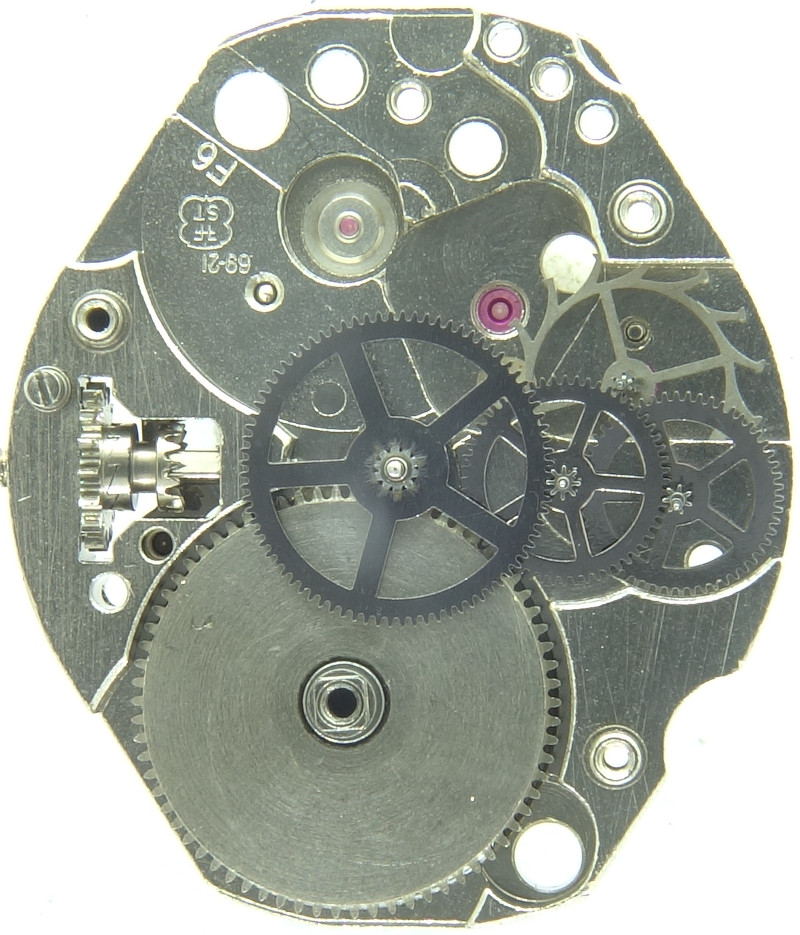

Der Räderwerksaufbau mit seinem modernen, schmucklosen Rädern, macht der Bezeichnung “Standard” alle Ehre: Auf das vergleichweise große Federhaus folgen das direkt angetriebene, zentrale Minutenrad, gefolgt von den beiden kleinen Kleinboden- und Sekundenrädern, sowie dem wieder recht großen Stahl-Ankerrad, das zum Teil unter den beiden Lagern von Kleinboden- und Sekundenrad läuft.
Mit diesem Aufbau konnte trotz der eher geringen Größe der zur Verfügung stehende Platz sehr gut ausgenutzt und wo immer möglich, groß dimensionierte Bauteile verwendet werden.

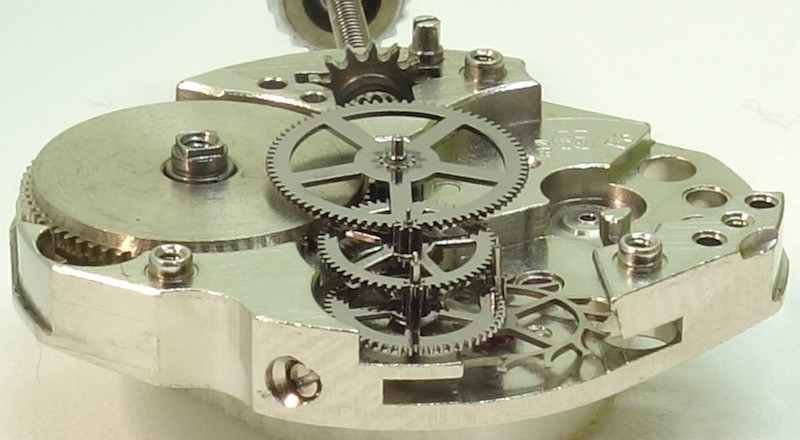

Seitenansicht des Räderwerks

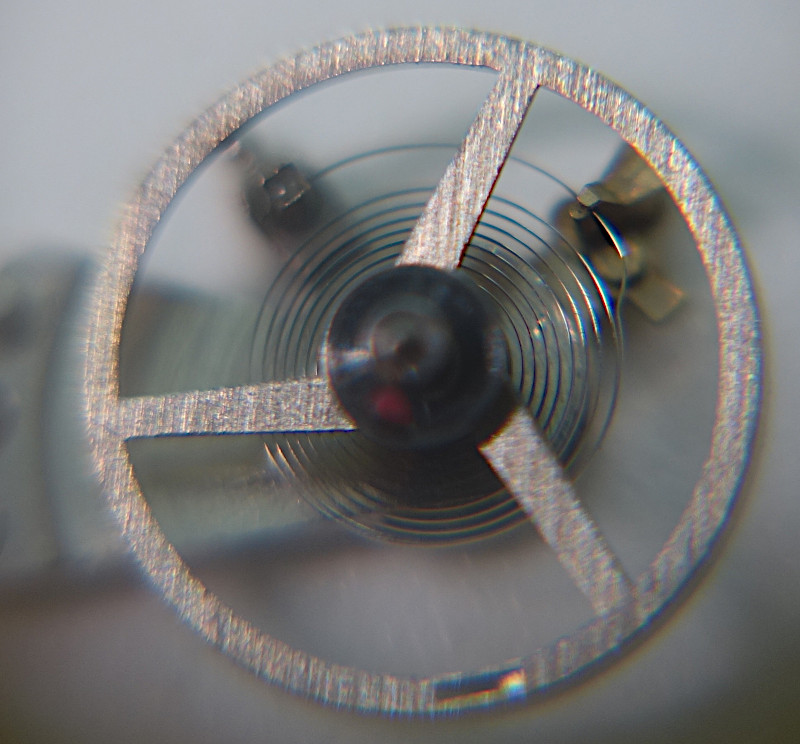

Als Unruh kommt eine moderne dreischenklige Ringunruh zum Einsatz, die in zwei Incabloc-Stoßsicherungslagern gegen gröbere Stöße gesichert ist.
Eine kleine Besonderheit stellt der Hebel auf dem Spiralschlüssel dar, mit ihm kann der Abstand der beiden Pins des Spiralschlüssels eingestellt werden, so dass die Spirale mit möglichst wenig Spiel durch ihn läuft. Dies sollte sich positiv auf die Ganggenauigkeit und auf die Servicemöglichkeiten auswirken.
Unruh

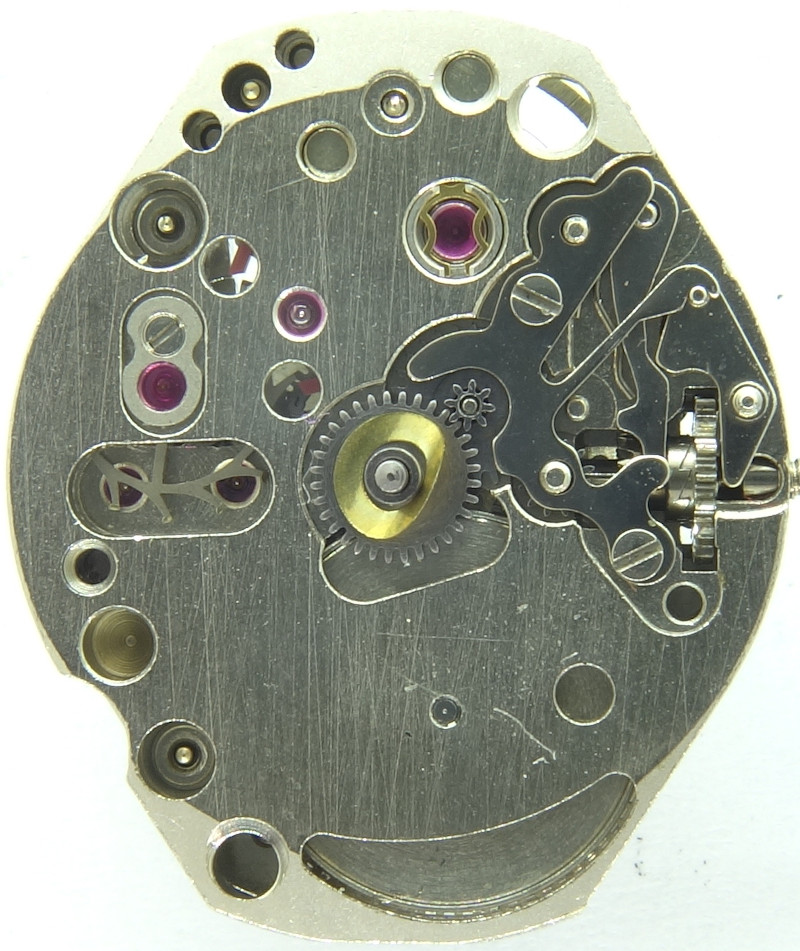

Zifferblattseitig zeigt sich das erwartete Bild, wobei interessanterweise das Ankerradlager sogar mit einem Deckstein versehen ist. Werksseitig wäre ein Deckstein noch besser gewesen, aber zifferblattseitig ist er auch nicht ganz verkehrt.
Ansonsten lassen sich hier schön Incabloc (bei 12:30 Uhr) und der Kupplungsaufzug mit seiner sehr charakteristischen Winkelhebelfeder erkennen.
FHF 69-21 (ST): Zifferblattseite
Im Labor
Zeitwaagen-Ergebnis

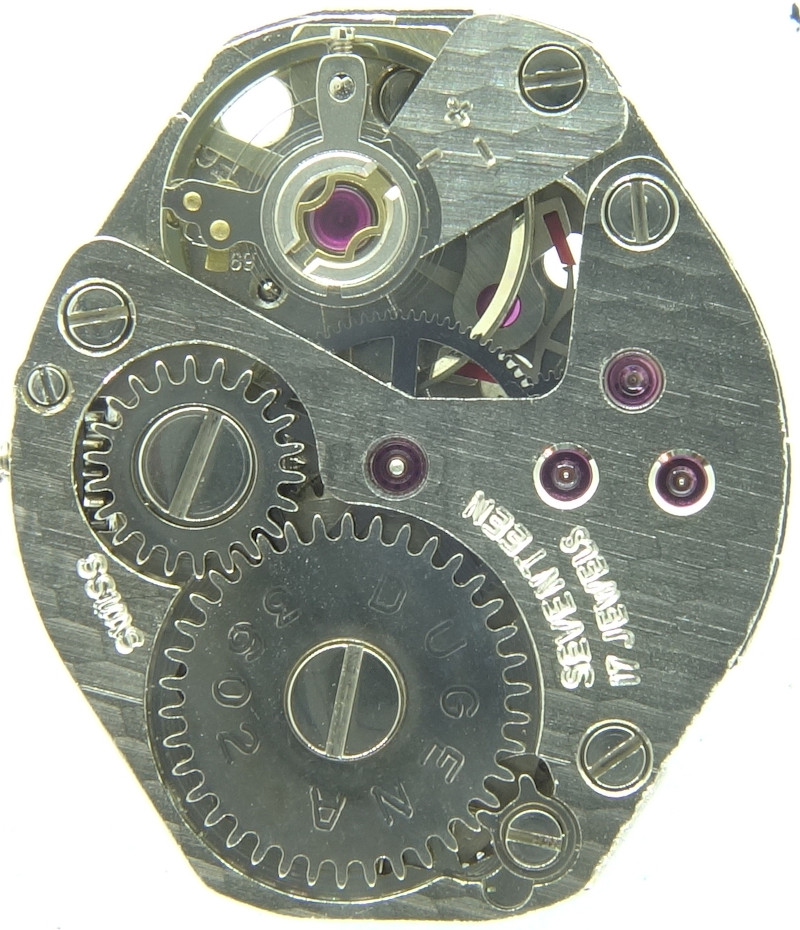

Das vorliegende Exemplar stammt aus der Dugena-Damenuhr und zeigt eine durchaus gute Performance auf der Zeitwaage. Im Mittel sollten sich die Abweichungen in den einzelnen Lagen aufheben.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -7 s/Tag | 299° | 0.0ms |
| Zifferblatt unten | -2 s/Tag | 298° | 0.2ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -11 s/Tag | 299° | 0.1ms |
| Krone oben (3 oben) | +-0 s/Tag | 278° | 0.3ms |
| Krone links (6 oben) | +16 s/Tag | 261° | 0.4ms |
| Krone unten (9 oben) | -6 s/Tag | 254° | 0.0ms |
Technische Daten
| Hersteller: | FHF |
| Kaliber: | 69-21 (St) |
| Basiskaliber: | FHF 69 |
| Größe: | 6 3/4 x 8''' (gemessen: 15,0 x 17,9mm) |
| Höhe: | 3,55mm |
| Halbschwingungen pro Stunde: | 21600 |
| Hebewinkel: | 52° |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Ringunruh (dreischenklig) |
| Stoßsicherung(en): |
Incabloc |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Fonto |
| Werksaufbau: |
|
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 4 Loch/Löcher |
| Referenzen: |
Flume: K3 86 |
| Erwähnung in Artikeln (Jahre): | 1969 |
| Inventarnummer: | 22066 |
Anwendungsgalerie

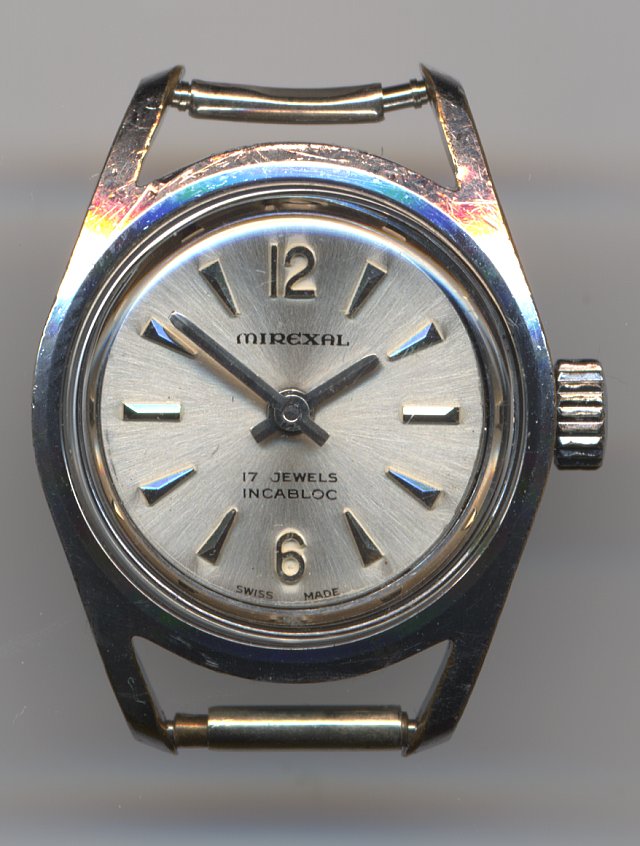

Mirexal Damenuhr

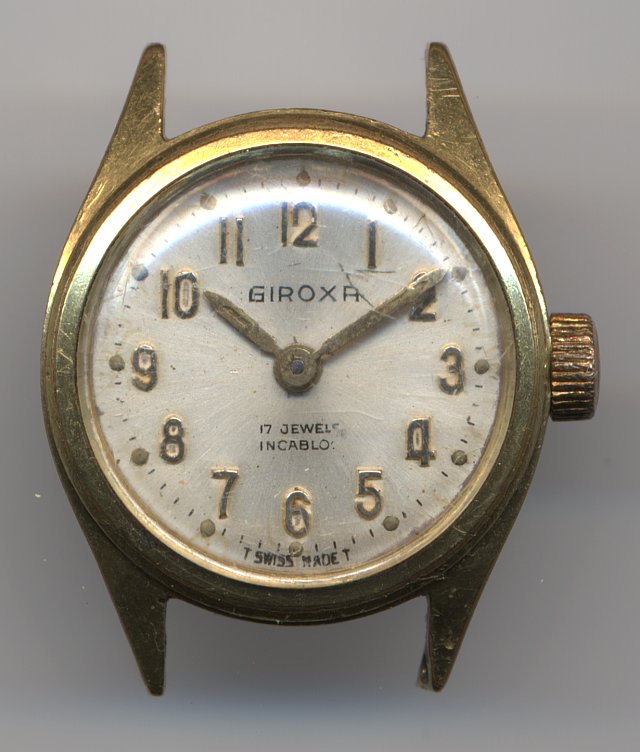

Giroxa Damenuhr

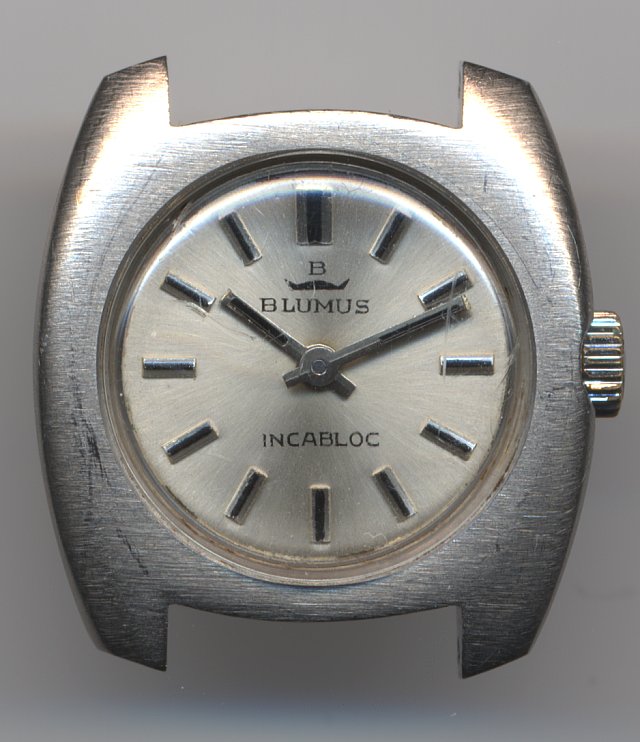

Blumus Damenuhr

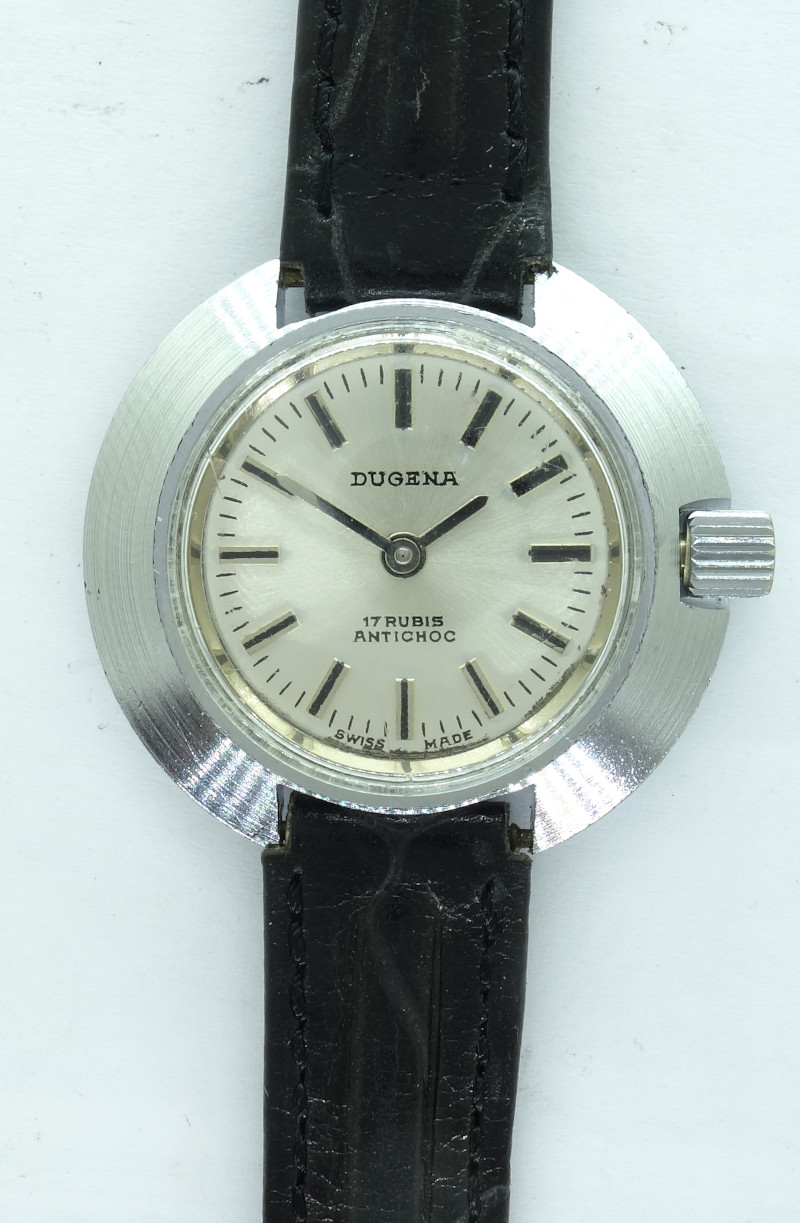

Dugena Damenuhr
