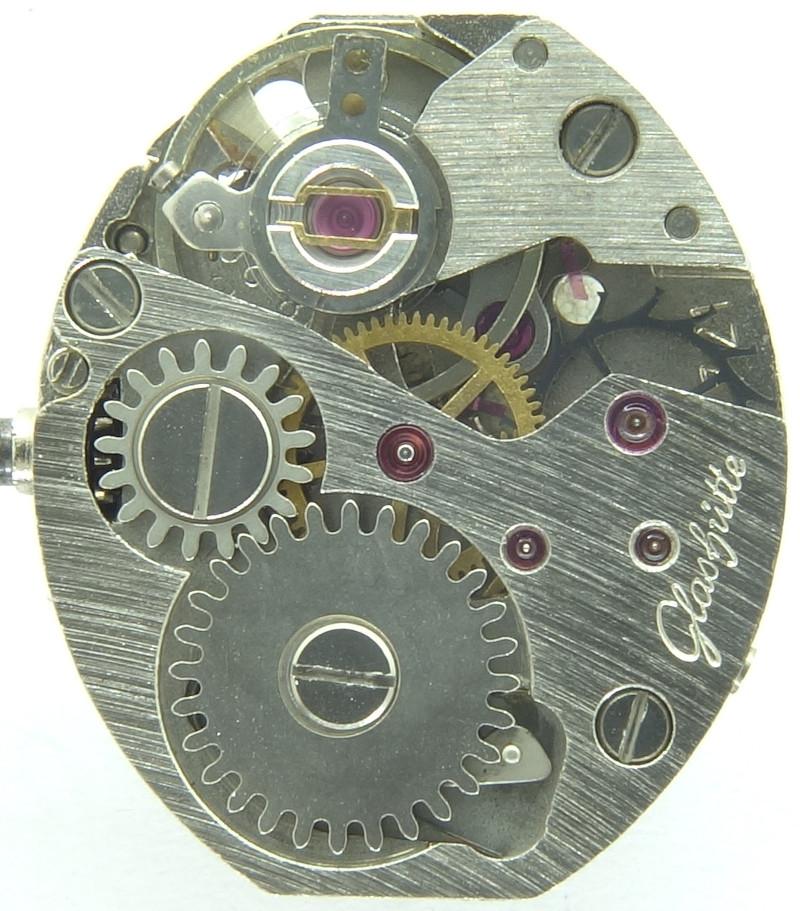

GUB 08-20
Beschreibung
1969 brachten die Glashütter Uhrenbetriebe ihr erstes (und gleichzeitig auch vorletztes) 5 1/2 liniges Damenuhrenwerk in zeitgemäßer Tonneau-Form auf den Markt, welches das technisch veraltete Kaliber GUB 63.4 ablöste.
Es wurde lediglich bis 1972 produziert und durch den späteren Millionenseller GUB 09-20 abgelöst.

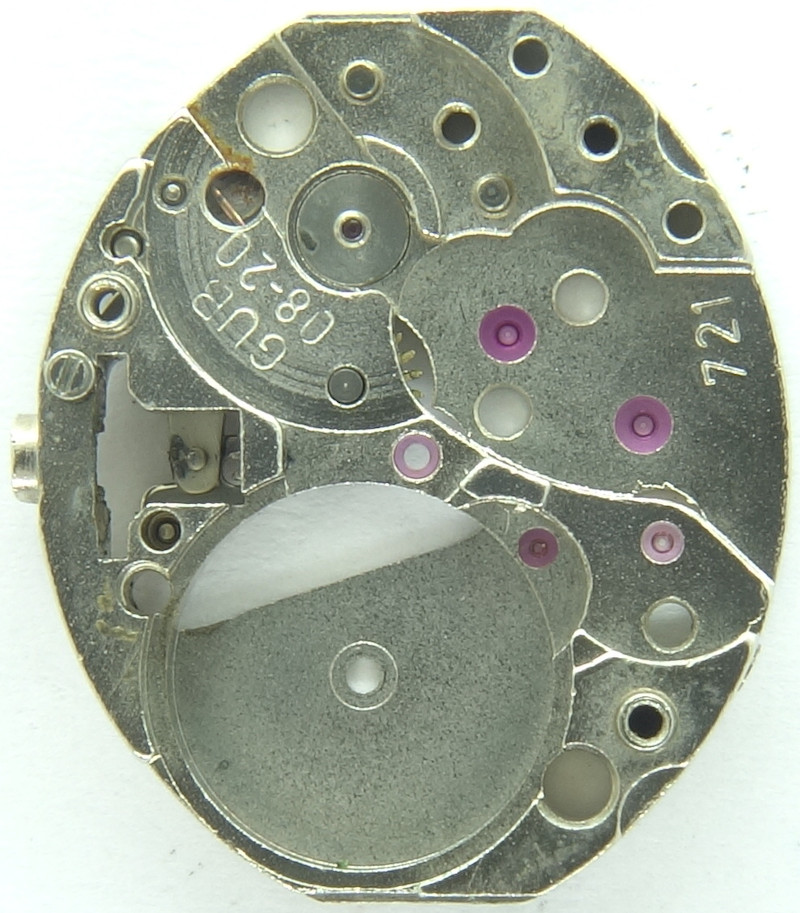

Grundplatine
Qualitativ war es auf der Höhe der Zeit und konnte mit allen anderen (West-)deutschen und schweizer Kalibern gleicher Bauart mithalten.

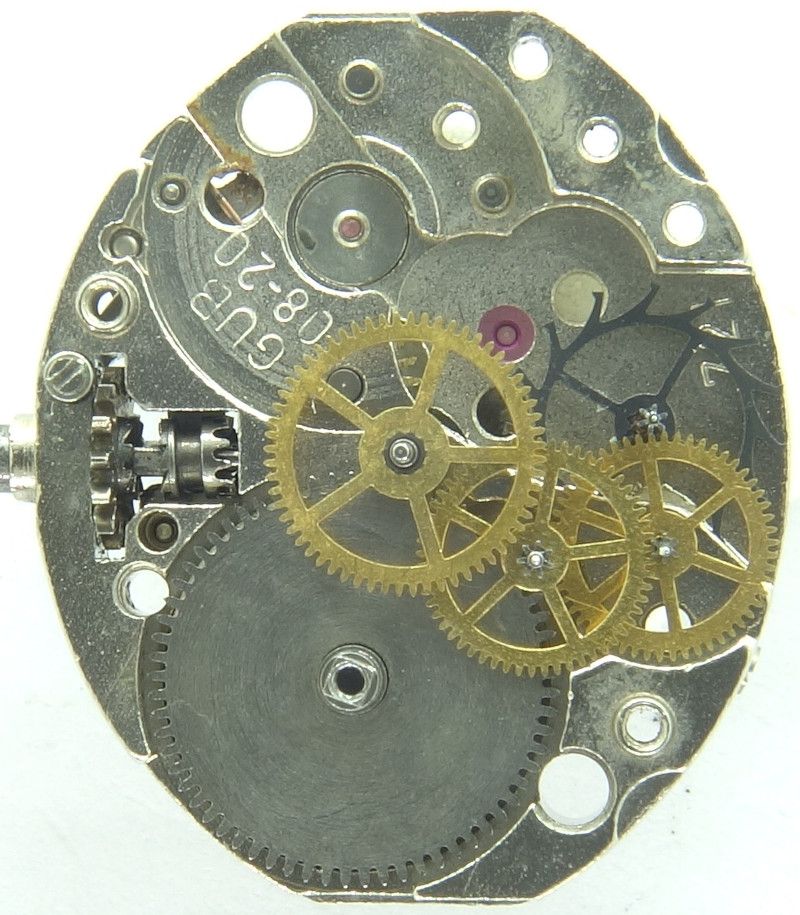

Räderwerk
Das Räderwerk ist typisch für diese Art von Uhrwerken, es nutzt ein direkt angetriebenes zentrales Minutenrad (sogar beidseitig steingelagert!), gefolgt von den beiden kleinen Kleinboden- und Sekundenrädern und schließlich dem wieder eher großen und filigranen Ankerrad.
Aus Platzgründen befindet sich das zifferblattseitige Lager des Sekundenrads über dem Ankerrad.

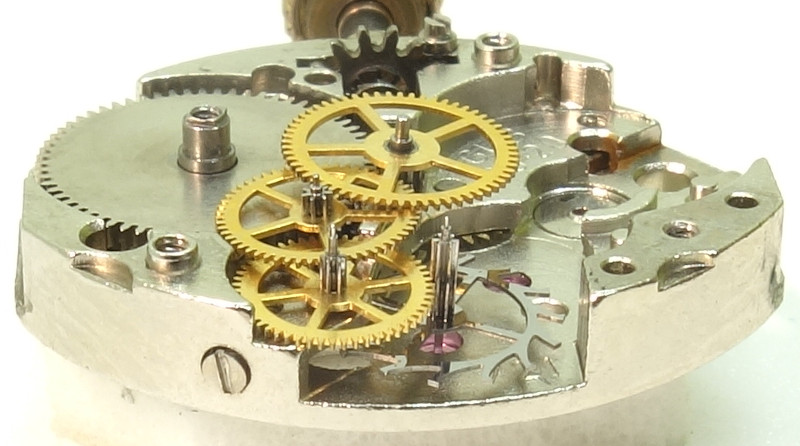

Seitenansicht des Räderwerks
Die moderne, schraubenlose Ringunruh ist in zwei hauseigenen Stoßsicherungen gelagert und arbeitet mit 21600 Halbschwingungen pro Stunde. Eine Regulierung ist nur direkt am Sporalschlüssel möglich.
Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

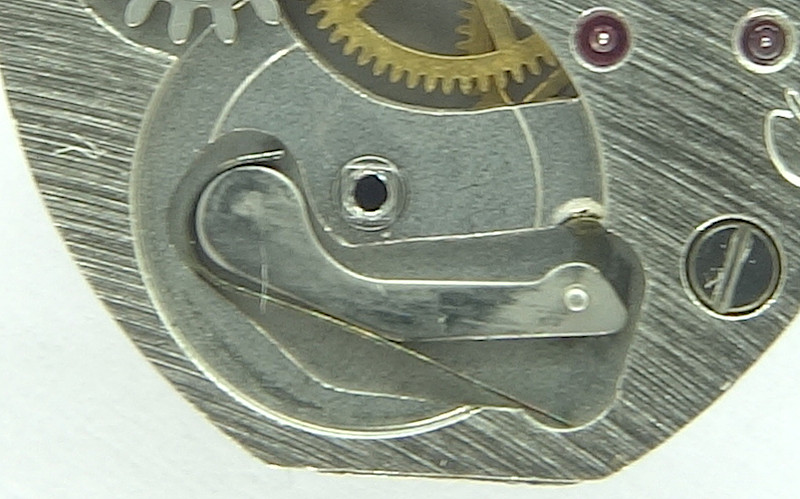

Detail: Gesperr
Alle Räder sind unter einer großen Dreiviertelplatine gelagert, unter dem Sperrrad befindet sich die Sperrklinke, eine platzsparende und betriebssichere Ausführung, die mit ganzen zwei Bauteilen auskommt, darunter eine gängige j-förmige Feder.

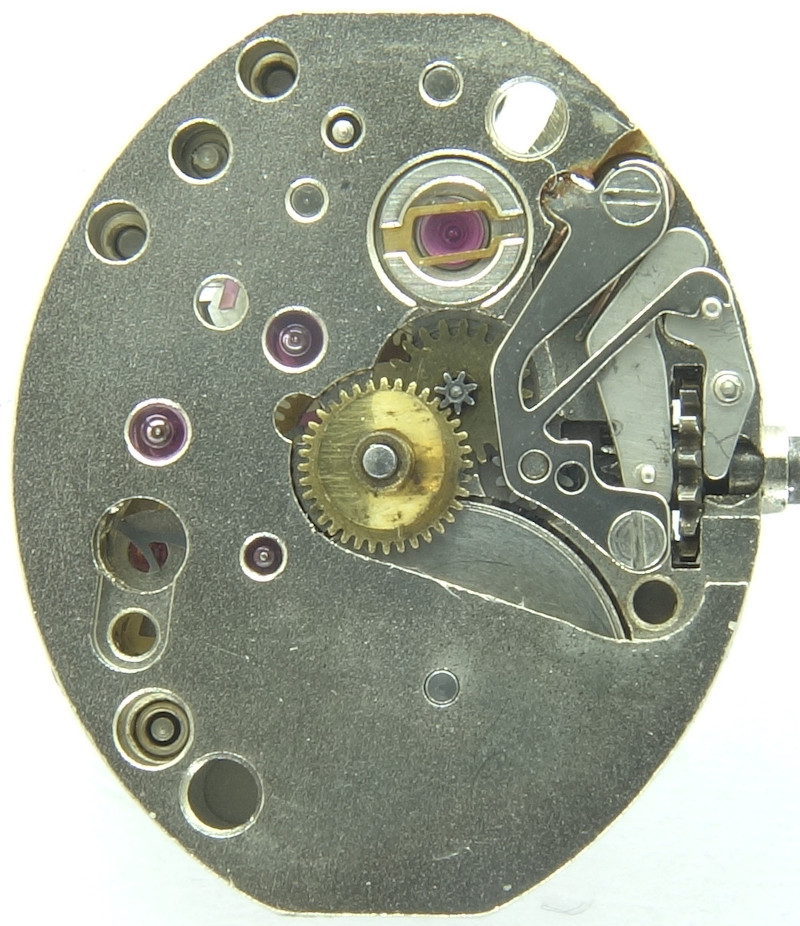

GUB 08-20: Zifferblattseite
Das GUB 08-20 verwendet natürlich einen Kupplungsaufzug, den man hier rechts im Bild gut erkennen kann.
Im Labor
Zeitwaagen-Ergebnis
Die Gangwerte dieses stark gebrauchten Werks sind alters- und abnutzungsgemäß.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +-0 s/Tag | 228° | 0.1ms |
| Zifferblatt unten | +-0 s/Tag | 237° | 0.0ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | +60 s/Tag | 186° | 0.0ms |
| Krone oben (3 oben) | -55 s/Tag | 197° | 0.2ms |
| Krone links (6 oben) | -36 s/Tag | 211° | 0.3ms |
| Krone unten (9 oben) | -43 s/Tag | 214° | 0.0ms |
Technische Daten
| Hersteller: | GUB |
| Kaliber: | 08-20 |
| Größe: | 5 1/2''' (gemessen: 13,0 x 15,2mm) |
| Höhe: | 3,5mm |
| Halbschwingungen pro Stunde: | 21600 |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Ringunruh (dreischenklig) |
| Stoßsicherung(en): |
GUB (Glashütter Uhrenbetrieb) |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 5 Loch/Löcher |
| Referenzen: |
Flume: K3 77 |
| Produktionszeitraum: | 1969-1972 |
| Inventarnummer: | 22068 |
Anwendungsgalerie

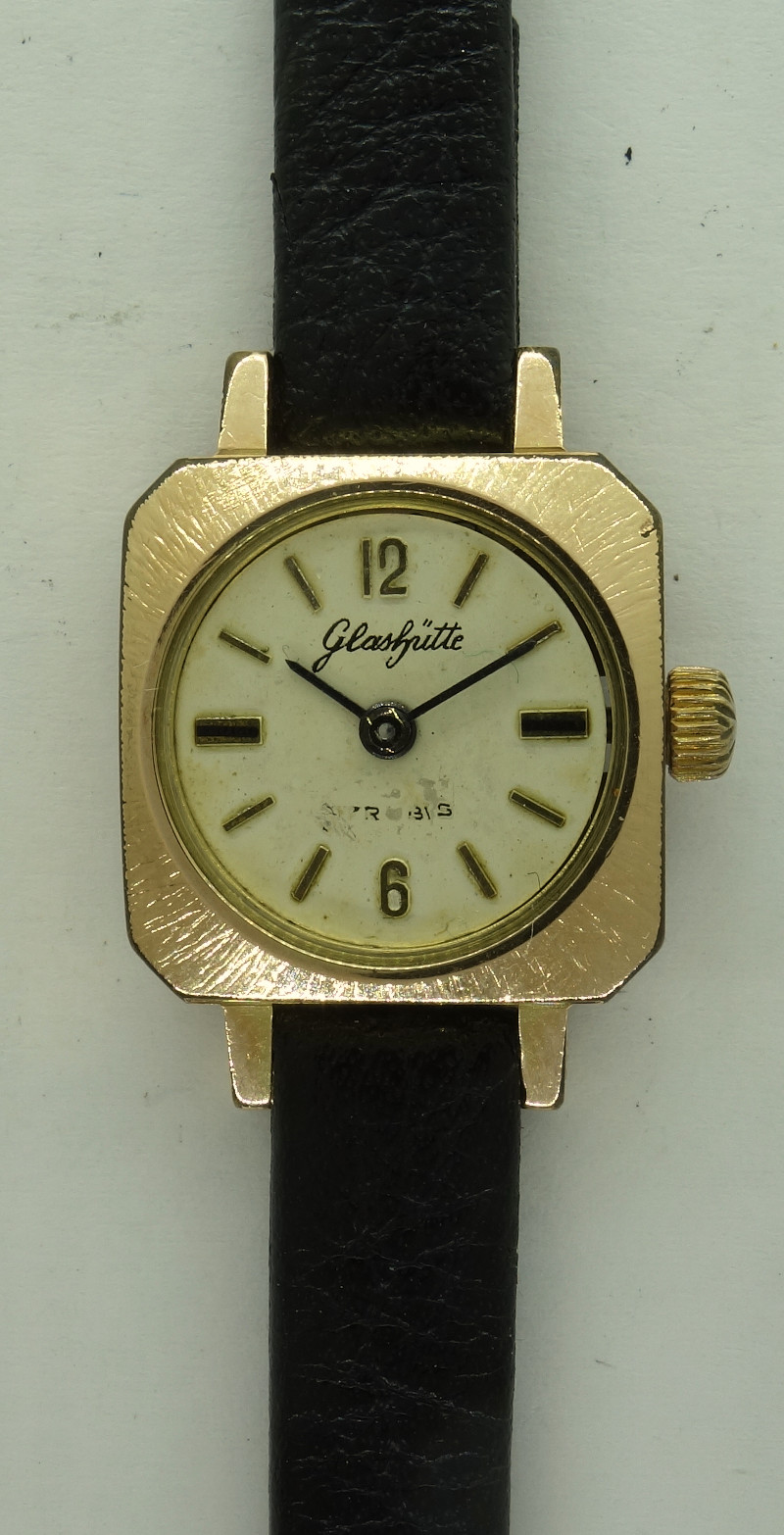

Glashütte Damenuhr
