GUB 63.4
Beschreibung
1960 brachten die Glashütter Uhrenbetriebe das 5 1/4 linige Formwerk GUB 63.4 auf den Markt. Es war der verbesserte Nachfolger des technisch problematischen Kalibers 63, welches auf dem Vorkriegswerk Urofa 542 basierte.
Da das Kaliber 63, lanciert 1953, einige technische Probleme aufwies, wurde dieser Nachfolger nach mehrjähriger Produktionspause herausgebracht und bis 1969 produziert, wo er aber vor allem gegen Ende schon reichlich veraltet war.
Der Nachfolger des GUB 63.4 war das gänzlich neu entwickelte Kaliber GUB 08-20.
Grundplatine
Die Ausführung war zeitgemäß ordentlich, alle wichtigen Lager waren natürlich mit Steinen ausgestattet.
Räderwerk
Der Räderwerksaufbau ist ebenfalls ganz klassisch mit direkt angetriebenem Minutenrad, Kleinbodenrad, Sekundenrad und filigranem Ankerrad.

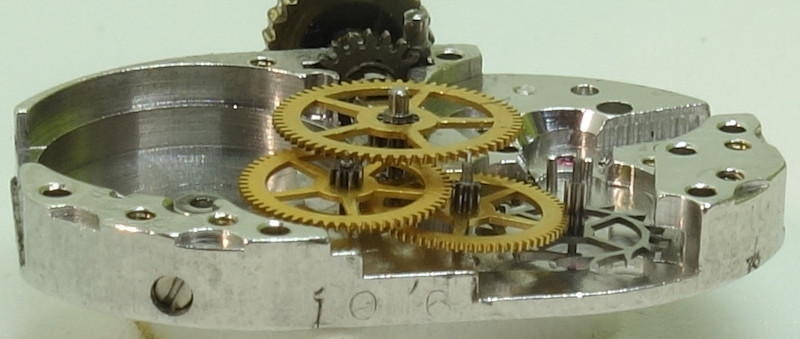

Seitenansicht des Räderwerks
Die moderne zweischenklige Ringunruh ist noch nicht stoßgesichert und arbeitet noch mit den konventionellen 18000 Halbschwingungen pro Stunde. Die Frequenz kann nur direkt am Rückerzeiger justiert werden.
Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

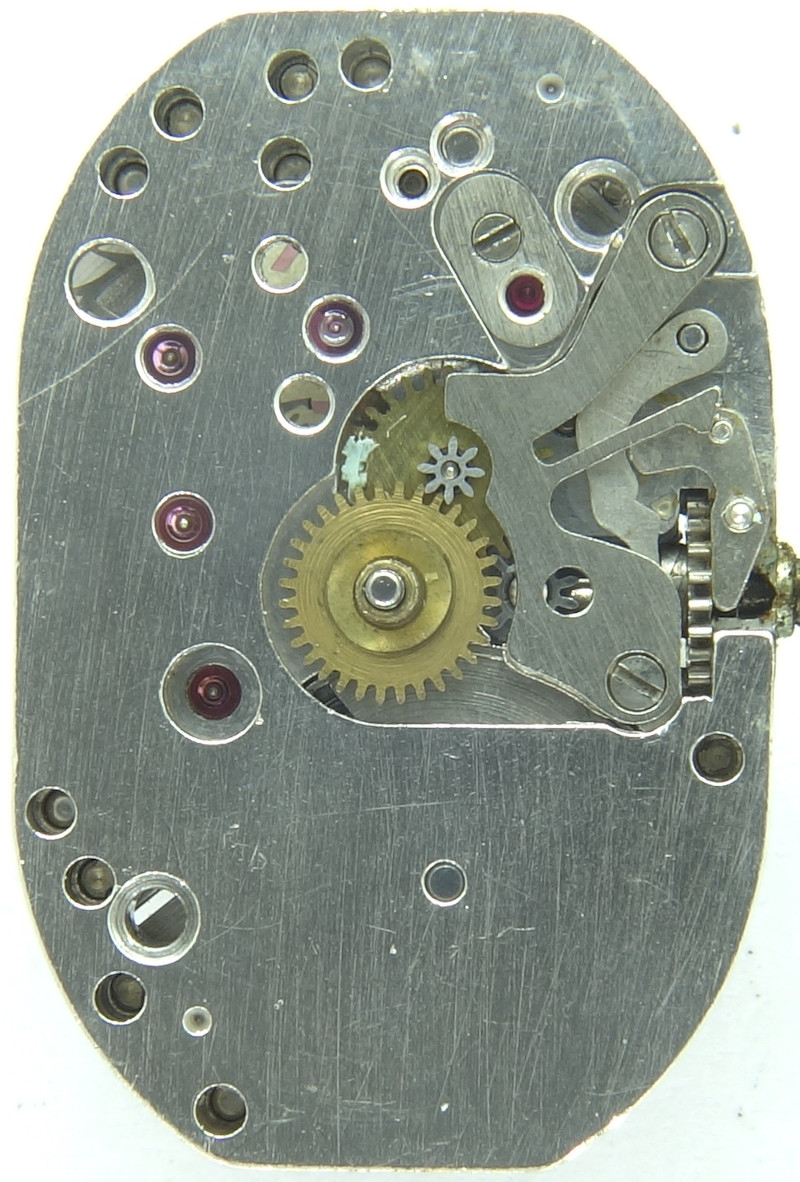

GUB 08-20: Zifferblattseite
Zifferblattseitig sieht man den Kupplungsaufzug; das Deckplättchen des Unruhlagers ist noch genau so, wie beim Urofa 542.
Im Labor
Zeitwaagen-Ergebnis
Die Gangwerte dieses gut gebrauchten Werks sind alters- und abnutzungsgemäß, zudem ließ es sich generell schwierig justieren.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -9 s/Tag | 203° | 3.6ms |
| Zifferblatt unten | +5 s/Tag | 251° | 3.3ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -30 s/Tag | 194° | 4.9ms |
| Krone oben (3 oben) | -40 s/Tag | 196° | 4.1ms |
| Krone links (6 oben) | -35 s/Tag | 204° | 3.9ms |
| Krone unten (9 oben) | -51 s/Tag | 175° | 4.3ms |
Technische Daten
| Hersteller: | GUB |
| Kaliber: | 63.4 |
| Basiskaliber: | GUB 63 |
| Größe: | 5 1/4''' (gemessen: 13,7 x 19,6mm) |
| Höhe: | 3,5mm |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 15 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Ringunruh (zweischenklig) |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Loch/Löcher |
| Referenzen: |
Flume: K3 - |
| Erwähnung in Artikeln (Jahre): | 1964 |
| Produktionszeitraum: | 1960-1969 |
| Stückzahlen: | 477.393 |
| Inventarnummer: | 22069 |
Anwendungsgalerie

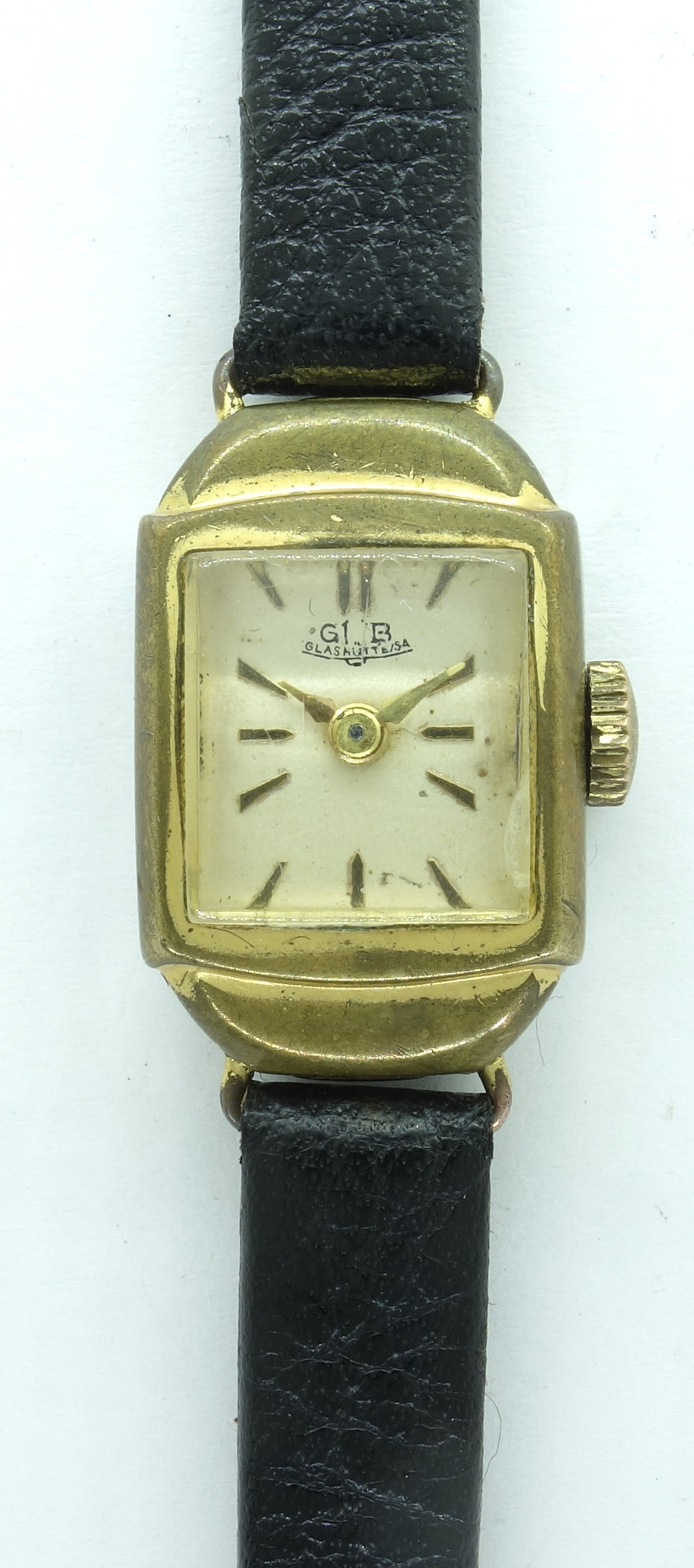

Glashütte Damenuhr
