Illinois Grade 33

Beschreibung

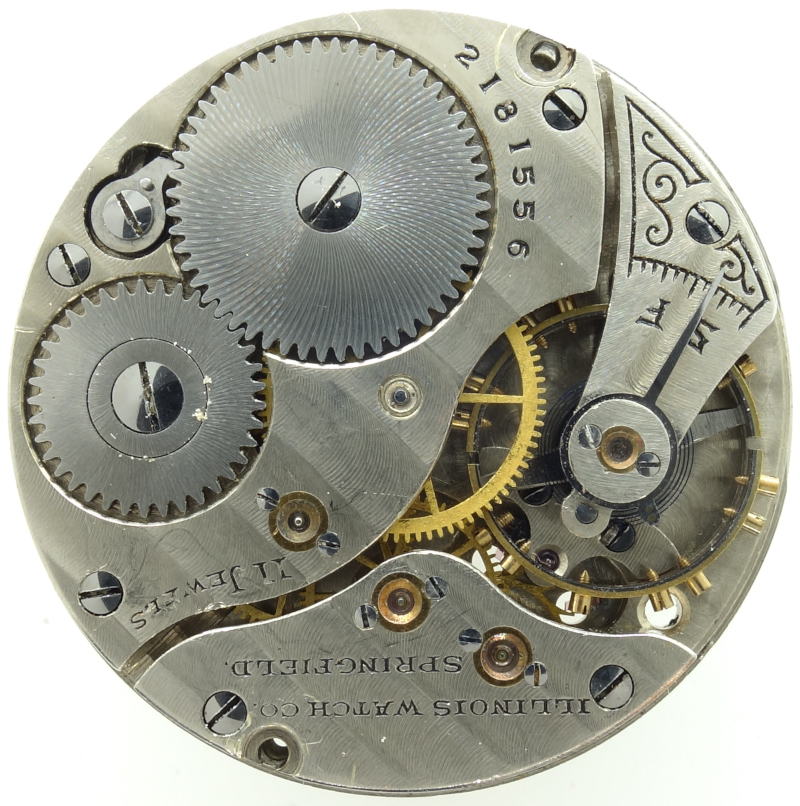

Ein mit weniger als 30mm Durchmesser recht kleines Savonette-Taschenuhrenwerk, bzw. ein Werk für die ersten Armbanduhren, ist das amerikanische Illinois Grade 33 aus den Anfängen des 20. Jahrhunderts.

Mit seinen werksseitigen, verschraubten Chatons macht es einen hochwertigen Eindruck.

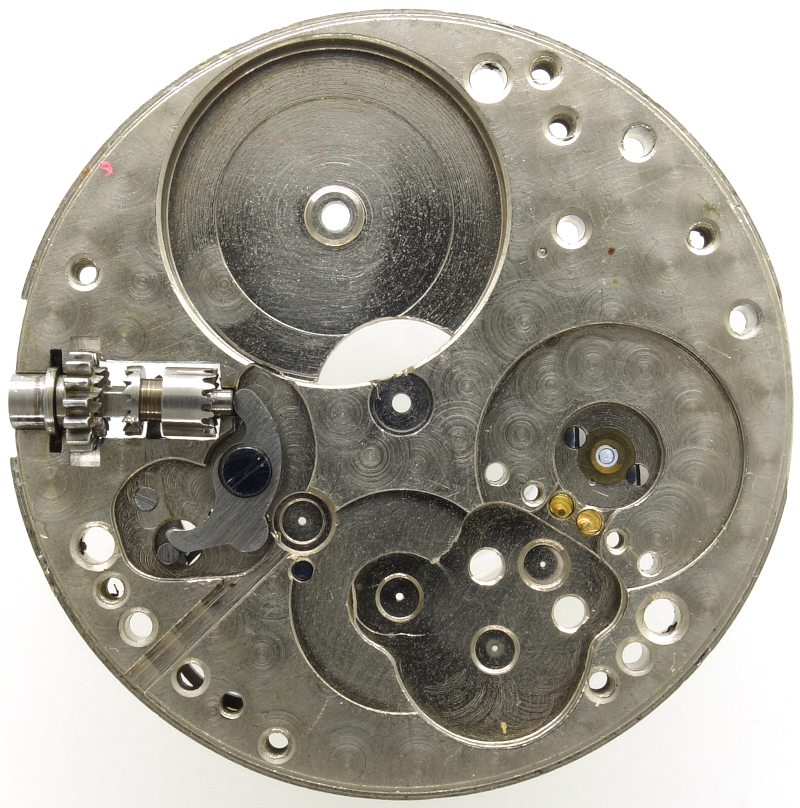

Die komplett perlierte Grundplatine deutet auch auf eine gute Ausführung dieses Werks hin, allerdings vermißt man Lagersteine, denn auf der Grundplatine besitzt nur das Unruhlager solche Lagersteine, womit dieses Werk leider ein wenig an einen Blender erinnert, der mehr verspricht, als er schußendlich halten kann.

Interessant ist der Negativaufzug, bei dem werksseitig bei Herausziehen der Kronenwelle, genauer gesagt wenn ihr Hereindrücken aufgehoben wird, das Breguettrieb von Aufzug in die Zeigerstellung umgeschaltet wird.

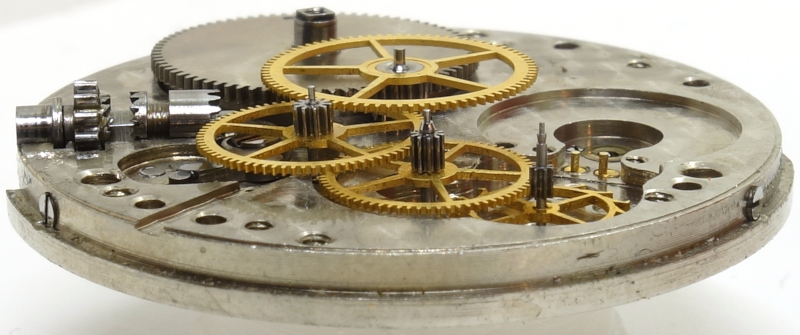

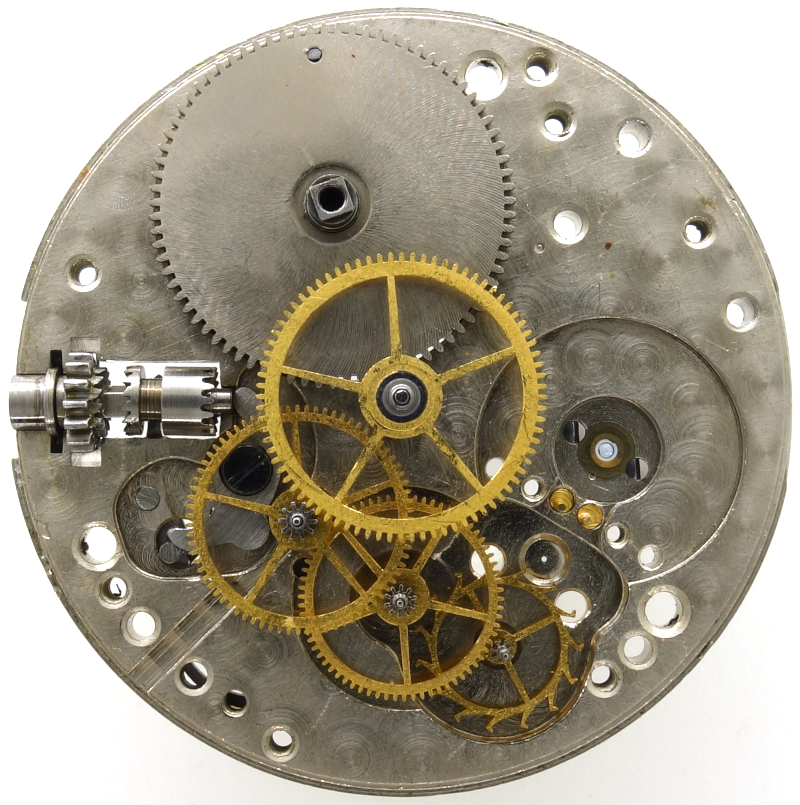

Das Räderwerk mit seinen durchgängig messingfarbigen (gilt auch für das Ankerrad) und großen Rädern ist klassisch aufgebaut:
Das Federhaus treibt das zentrale Minutenrad an, gefolgt vom Kleinbodenrad, dezentralen Sekundenrad auf 6 Uhr und schließlich dem Ankerrad.

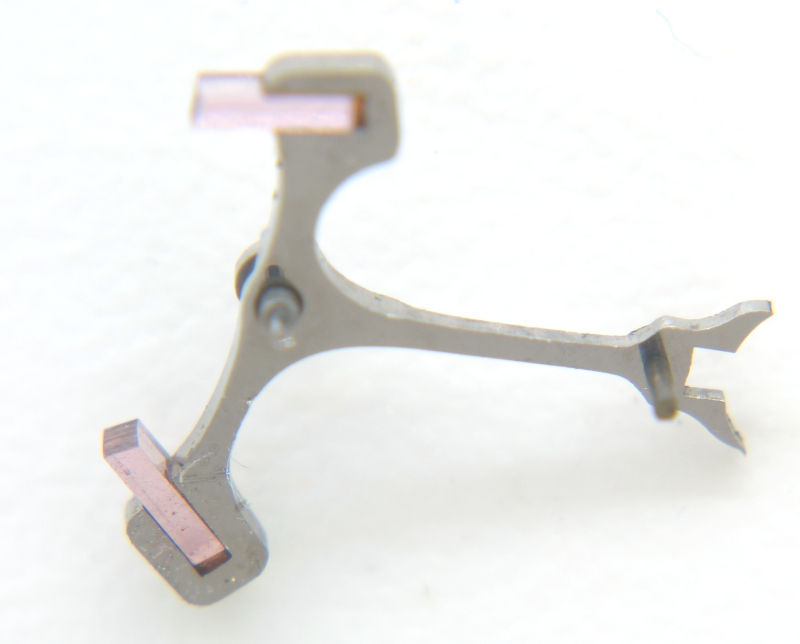

Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz, bei der die Ankergabel mit einem Stift versehen ist.

Die Unruh ist als Bimetallunruh mit Ausgleichsschrauben ausgeführt. Ihre Spirale ist mit einer Breguet-Endkurve versehen, die die unterschiedlichen Lagen ausgleichen und für einen möglichst genauen Gang sorgen soll. Mit einem langen Rückerzeiger können die 18.000 Halbschwingungen pro Stunde ziemlich genau justiert werden.

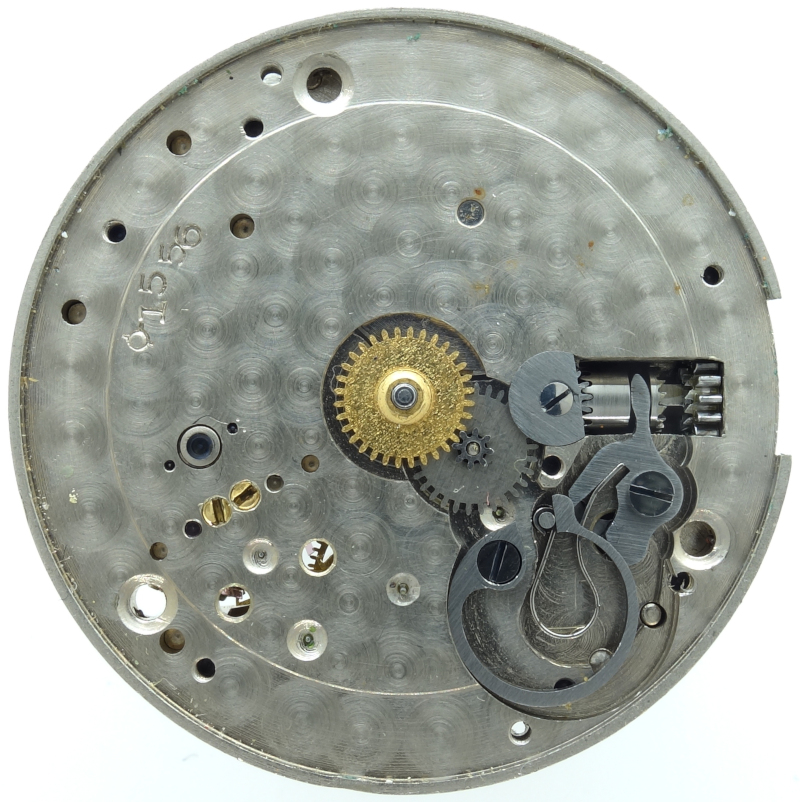

Der zifferblattseitige Teil der Kronenschaltung ist hier gut zu sehen, ebenso die beiden Justierschrauben, mit denen die Anker-Begrenzungsstifte eingestellt werden - typisch amerikanisch.

Wie zu Beginn ausgeführt, fehlen zifferblattseitig jegliche Lagersteine, außer beim Unruhlager!

Technische Daten
