PUW 1075
Beschreibung
Das tonneauförmige, nur 5 1/2 Linien breite PUW 1075 ist ein ganz typisches Kind der 1960er Jahre und wurde auch von Dugena, unter deren Kalibernummer Dugena 2500, verbaut.

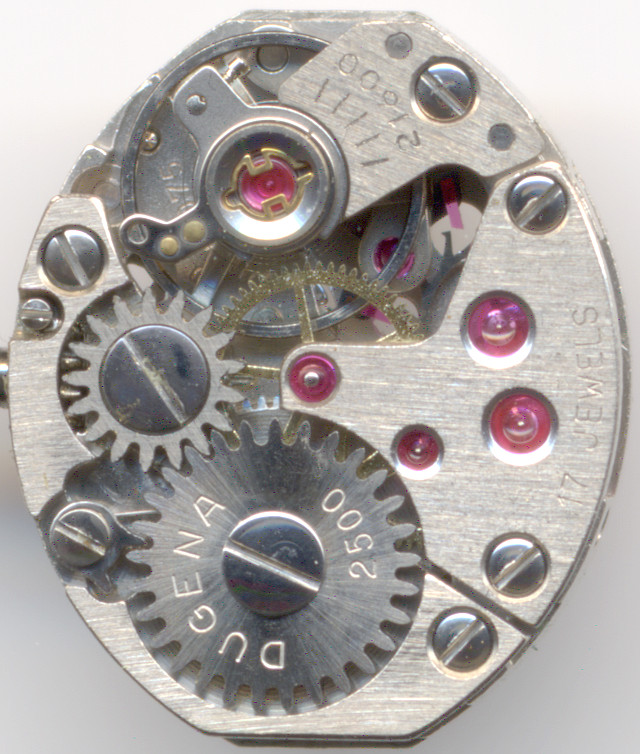

Ausführung "Dugena 2500"
Es war ab Mitte der 60er Jahre einer der Nachfolger des PUW 74. Da es u.a. 1967 erfolgreich die staatliche Qualitätsprüfung bestand, ist davon auszugehen, daß es ab Mitte der 60er Jahre auf dem Markt war.

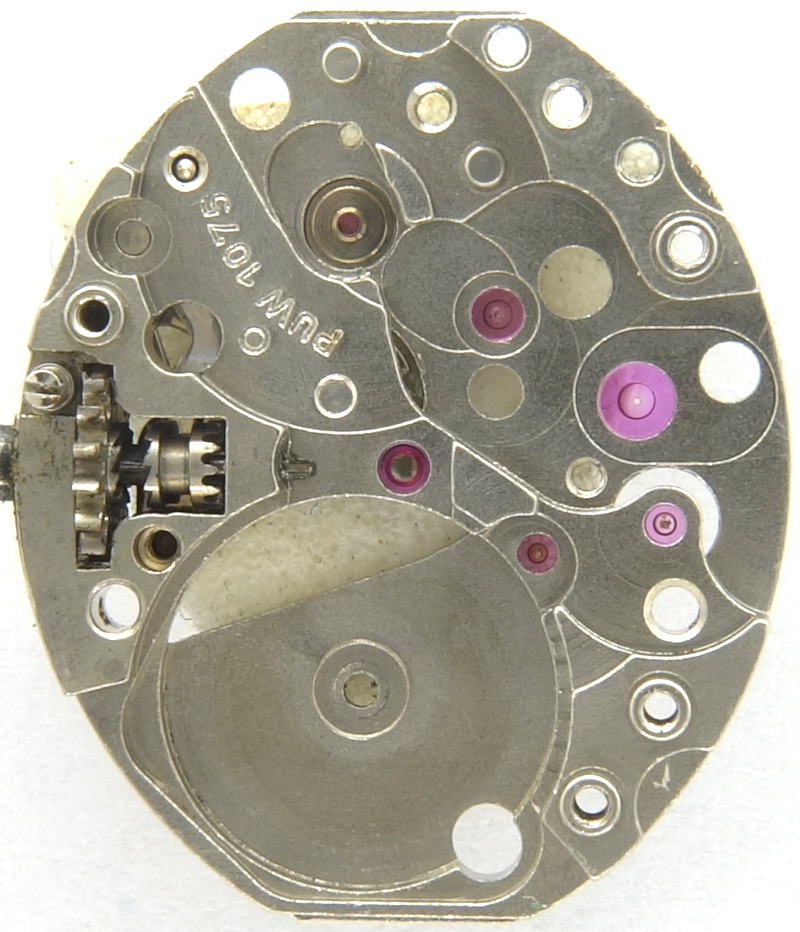

Anhang der Grundplatine kann man erkennen, daß es qualitativ gut verarbeitet ist. Sogar das Lager des Minutenrads ist mit einem Stein ausgestattet, und der Lagerstein des Ankerrads ist auffällig groß.
Grundplatine

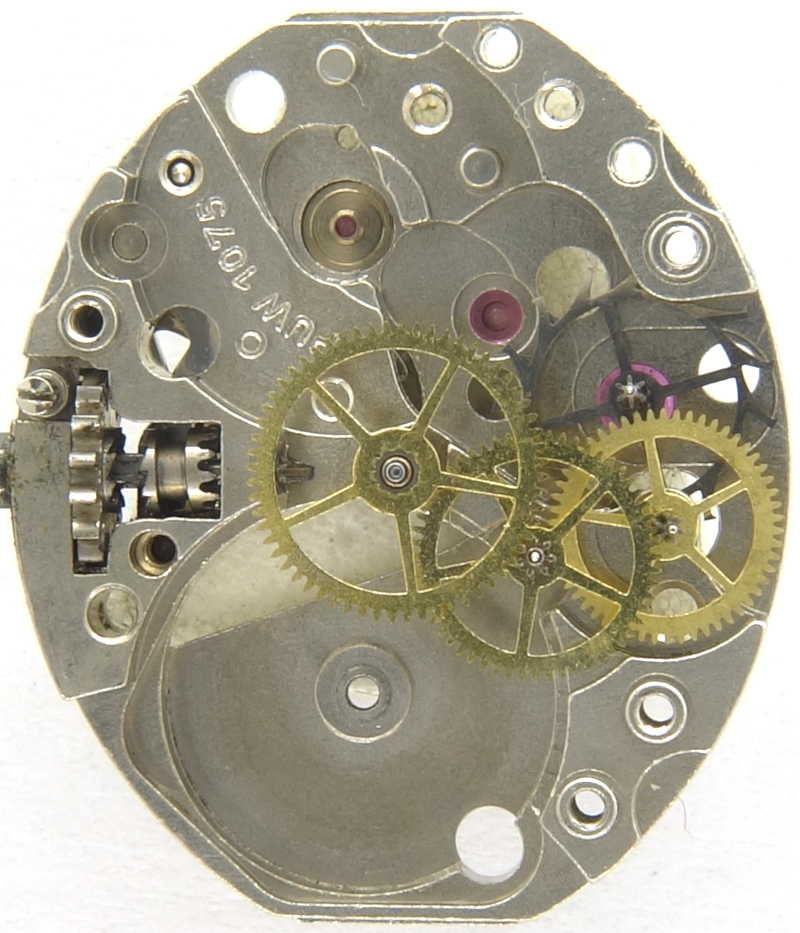

Das Räderwerk folgt dem gewohnten Standard solcher Tonneau-Werke: Auf das Federhaus folgen zentrales Minutenrad, Kleinbodenrad, Sekundenrad und das Ankerrad.
Aus Platzgründen befindet sich das untere Sekundenradlager oberhalb des Ankerrads, also effektiv ein eineinhalbstöckiger Aufbau.
Räderwerk
Im Gegensatz zu seinem Vorgänger PUW 74 wurde die Schlagzahl der Unruh von 18.000 auf 21.600 Halbschwingungen pro Stunde erhöht, und auch auf dem Unruhkloben vermerkt. Die Regelage erfolgt am verlängerten Spiralschlüssel, der ein Loch zum präzisen Greifen besitzt.
Die schraubenlose Ringunruh ist stoßgesichert in einem Paar Rufa-Anti-Shock-Stoßsicherungslagern.

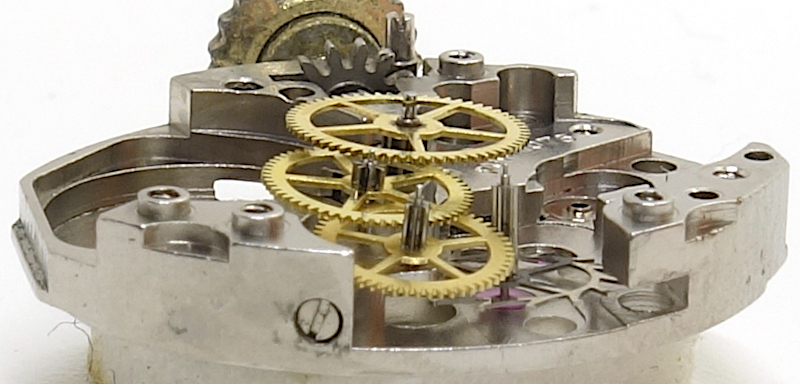

Seitenansicht des Räderwerks

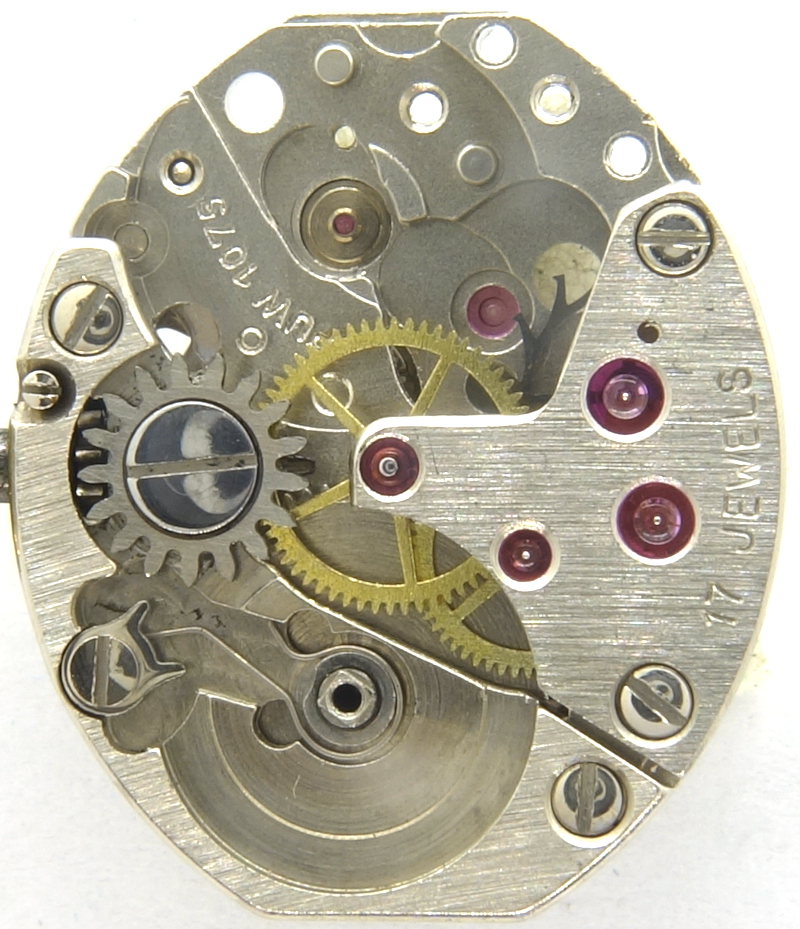

Die Feder des Gesperrs ist unter dem Sperrrad in einer Vertiefung gelagert.
Gesperr
Auf der Zifferblattseite fällt neben dem Kupplungsaufzug und der Rufa-Anti-Shock-Stoßsicherung vor allem der vergleichweise riesige Lagerstein des Ankerrads auf.
PUW 1075: Zifferblattseite
Im Labor
Das vorliegende Exemplar in der Dugena-Uhr kam in hinreichend gutem Zustand in das Labor, so daß auf einen Service verzichtet werden konnte.
Da das PUW 1075 recht deutlich im Plusbereich lief, wurde es minimal justiert, so daß es im Mittel nun relativ genau geht:
Die Amplitudenwerte beziehen sich auf einen Standard-Hebewinkel von 52° - welchen Hebewinkel das PUW 1075 wirklich nutzt, war nicht in Erfahrung zu geben.
Anhand der Werte sieht man aber, daß das vorliegende Exemplar einen vergleichsweise großen Lagefehler hat, möglicherweise die Folge eines kräftigeren Stoßes. Ansonsten sind die Werte für ein Werk dieser Größe in Ordnung.
Zeitwaagen-Ergebnis
| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -23 s/Tag | 225° | 0.1ms |
| Zifferblatt unten | +16 s/Tag | 239° | 0ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | +2 s/Tag | 201° | 0.6ms |
| Krone oben (3 oben) | +2 s/Tag | 206° | 0.2ms |
| Krone links (6 oben) | -33 s/Tag | 196° | 0.1ms |
| Krone unten (9 oben) | -20 s/Tag | 197° | 0.3ms |
Technische Daten
| Hersteller: | PUW |
| Kaliber: | 1075 |
| Größe: | 5 1/2''' (gemessen: 13,0 x 15,1mm) |
| Halbschwingungen pro Stunde: | 21600 |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Nickel-Ringunruh |
| Stoßsicherung(en): | Rufa-Anti-Shock |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Referenzen: | Flume: K3 77 |
| Erwähnung in Artikeln (Jahre): | 1967 - 1971 |
| Inventarnummer: | 24020 |
Anwendungsgalerie
Dugena Damenuhr

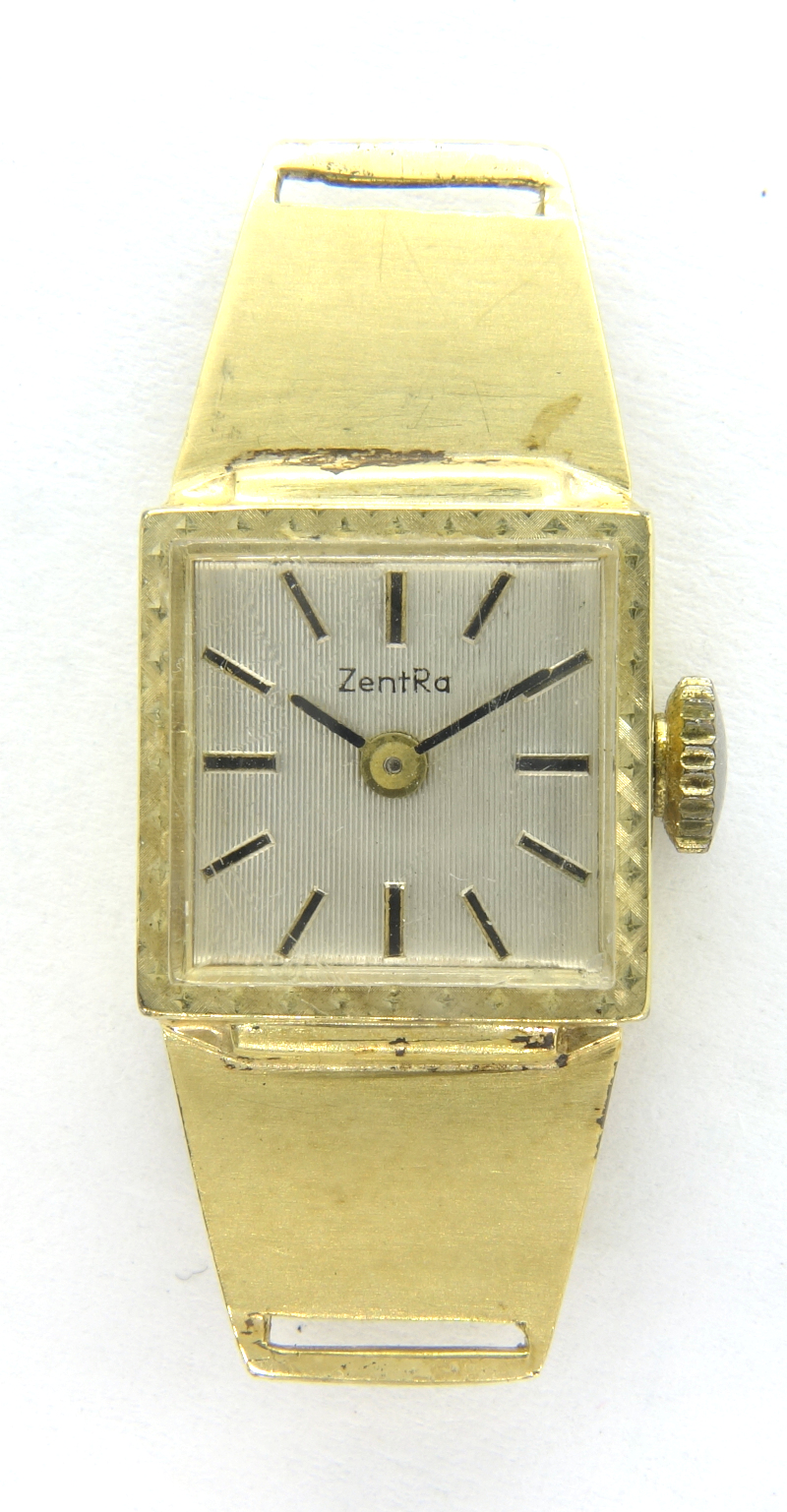

ZentRa Damenuhr
