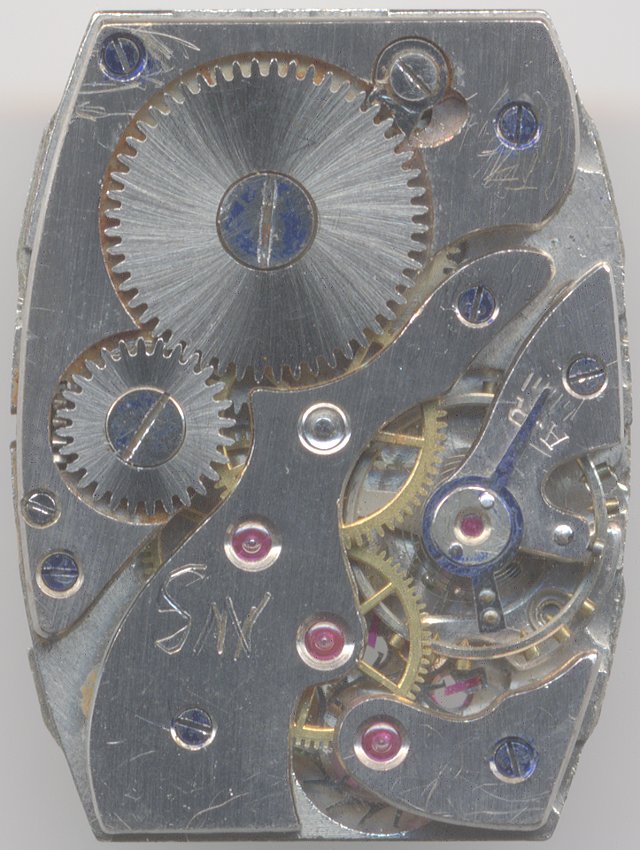

PUW 500
Beschreibung
In den 1930er Jahren (evtl. gegen 1933) brachte PUW sein erstes 8 3/4 x 12-liniges Kaliber auf den Markt, das als Kaliber PUW 500 bezeichnet wurde.
Es erfuhr schon relativ bald eine Überarbeitung der Winkelhebelfeder und wurde dann als Kaliber PUW 500 neu bezeichnet und bis in die späten 1950er Jahre gebaut.

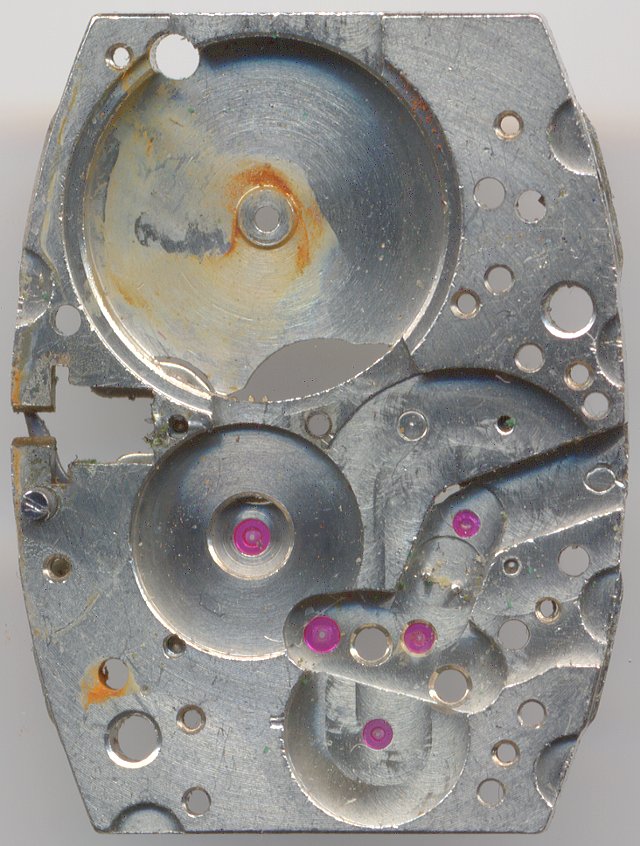

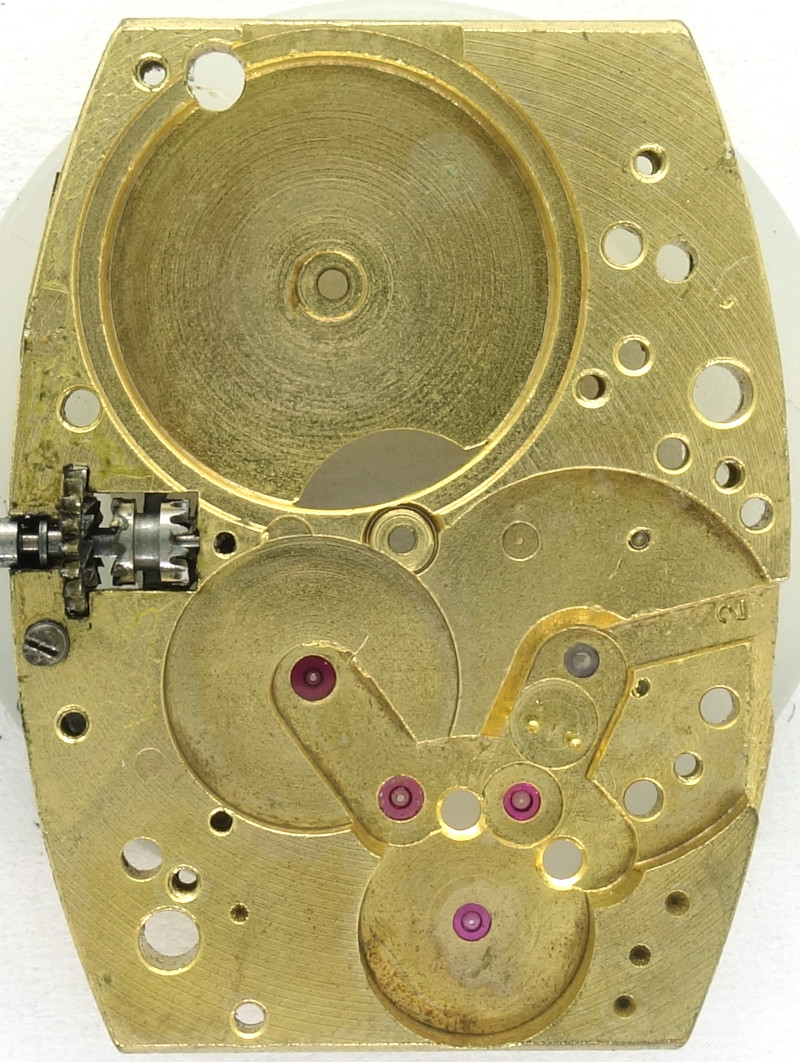

Grundplatine
Die Ausführung dieses Palettenankerwerks ist zeitgemäß gut, es ist massiv ausgeführt und alle wichtigen Lager besitzen Lagersteine aus synthetischem Rubin.

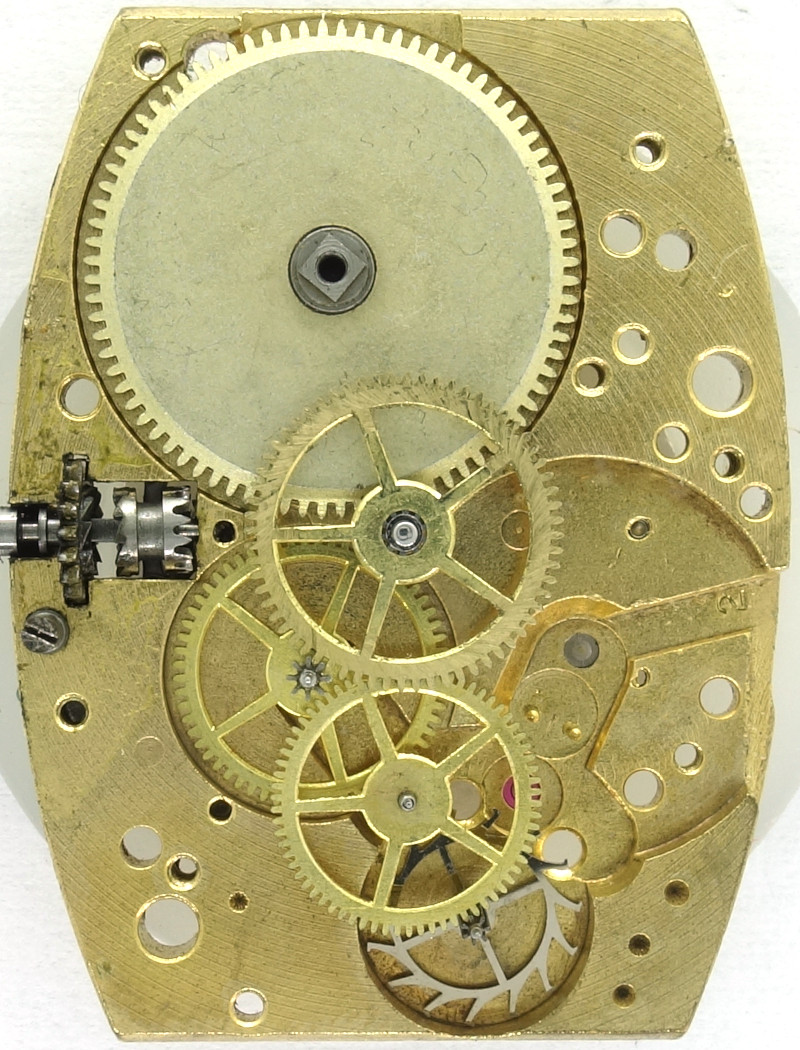

Räderwerk
Bedingt durch seine Tonneau-Form konnte ein sehr großes Federhaus verwendet werden.
Dieses treibt das zentrale Minutenrad an, gefolgt von Kleinbodenrad, Sekundenrad (auf 6 Uhr, gedacht für eine dezentrale Sekundenanzeige) und dem Ankerrad.

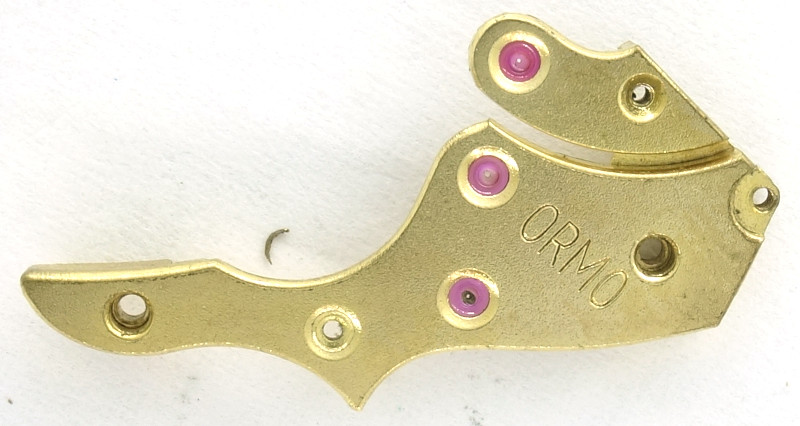

Räderwerksbrücke
In den meisten Ausführungen wird ein eigener Kloben für das Ankerrad verwendet, bei dem hier vorliegenden Exemplar ist das werksseitige Ankerrad-Lager Teil der Räderwerksbrücke.

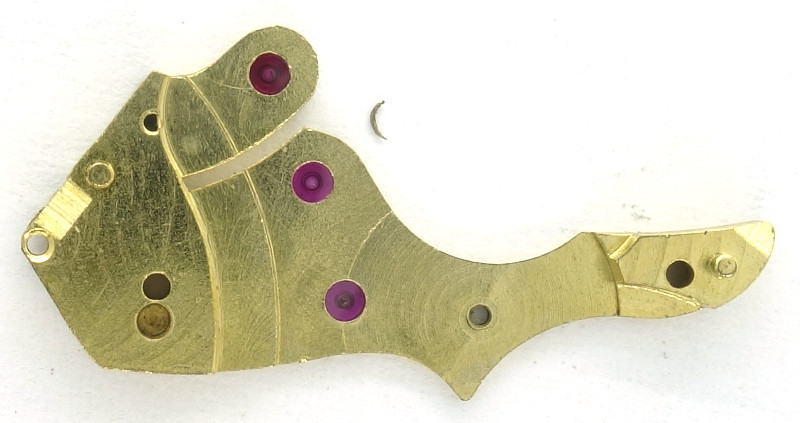

Innenseite Räderwerksbrücke
Um es besser aussehen zu lassen, bediente man sich hier eines visuellen Tricks: Für das Ankerrad-Lager wurde die Räderwerksbrücke soweit ausgesägt, dass der Eindruck entstand, man hätte hier einen richtigen und sogar verschraubten Kloben. Nur wenn man genauer hinsieht, erkennt man diese Schummelei, und sogar die Schraube des angetäuschten Klobens hat keinerlei Funktion, und dient ausschließlich der Optik.

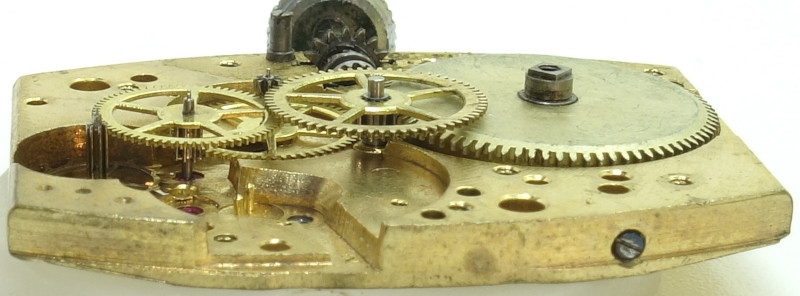

Seitenansicht des Räderwerks
Natürlich ist bei so einem alten Werk die Unruh, immerhin eine Schraubenunruh, noch nicht stoßgesichert ausgeführt. Sie arbeitet mit zeittypischen 18.000 Halbschwingungen pro Stunde, die mit Hilfe eines langen Rückerzeigers justiert werden können.

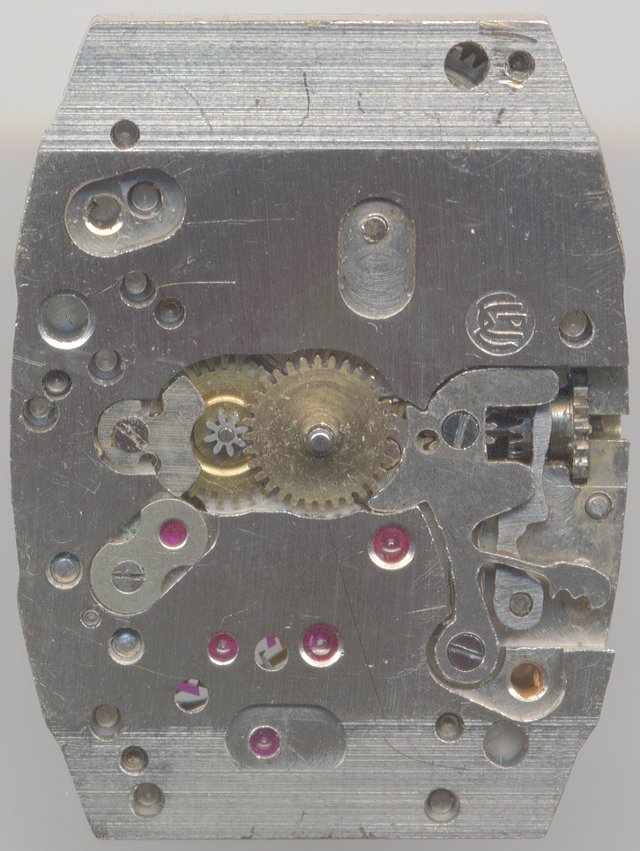

PUW 500: Zifferblattseite
Auf der Zifferblattseite sieht man schön die alte Winkelhebelfeder, die in weit oben angesetzt und in steilem Winkel nach unten geführt ist.
Ebenso sieht man im oberen Drittel die alte PUW-Punze.
Im Labor
Zeitwaagen-Ergebnis
Dieses Werk besitzt zahlreiche defekte Lagersteine, was zu einem sehr bescheidenen Gangergebnis auf der Zeitwaage führt.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -52 s/Tag | 184° | 2.8ms |
| Zifferblatt unten | -22 s/Tag | 227° | 2.6ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -70 s/Tag | 190° | 2.1ms |
| Krone oben (3 oben) | -113 s/Tag | 157° | 1.6ms |
| Krone links (6 oben) | +50 s/Tag | 139° | 4.5ms |
| Krone unten (9 oben) | +130 s/Tag | 157° | 4.3ms |
Technische Daten
| Hersteller: | PUW |
| Kaliber: | 500 |
| Größe: | 8 3/4 x 12''' (gemessen: 19,6 x 26,3mm) |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 15 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Monometallische Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): | keine |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Rückerzeiger mit langem Arm |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Referenzen: | Feilner: Bl. 14 555 Flume: 1942 S.38 319 524 Jacob: 1942 15 061 |
| Erwähnung in Artikeln (Jahre): | 1950 |
| Inventarnummer: | 24013 |
Anwendungsgalerie

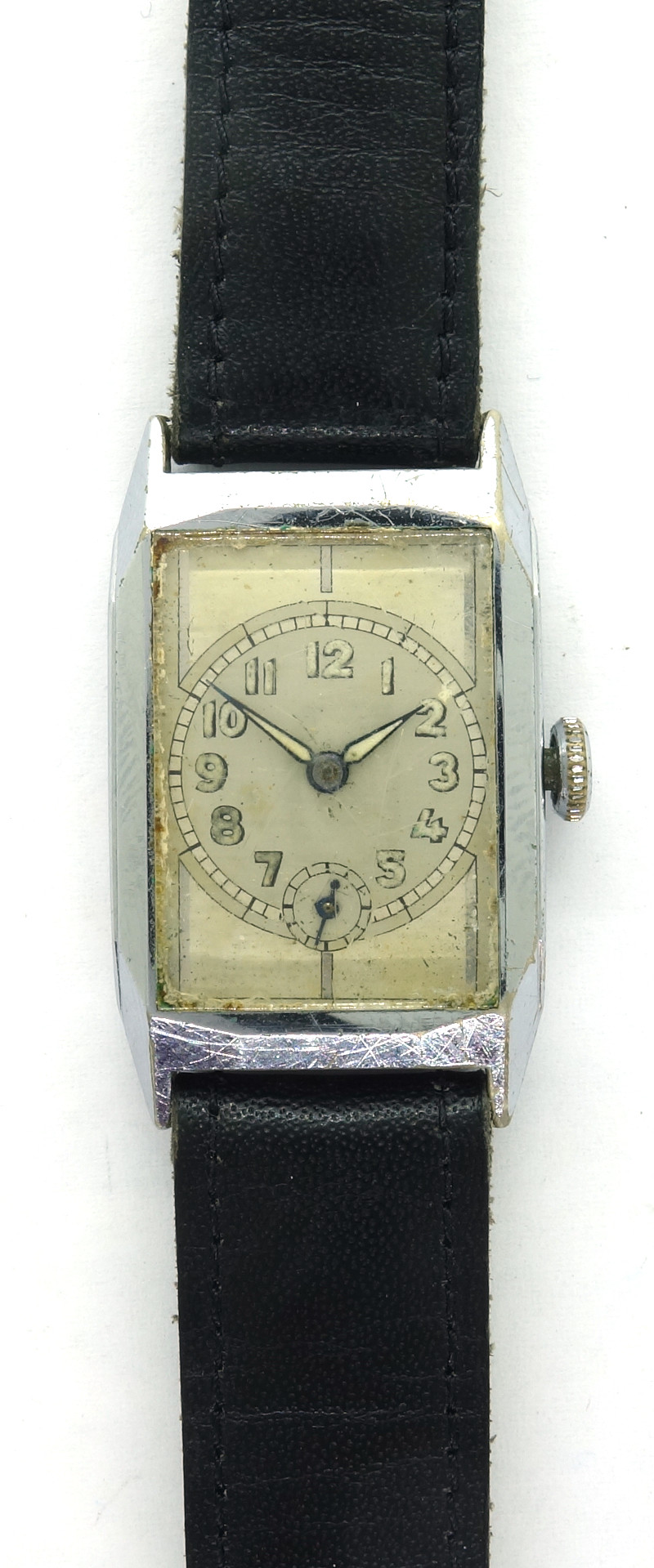

Ormo Herrenuhr (auf dem Werk markiert)
