PUW 74


PUW 74

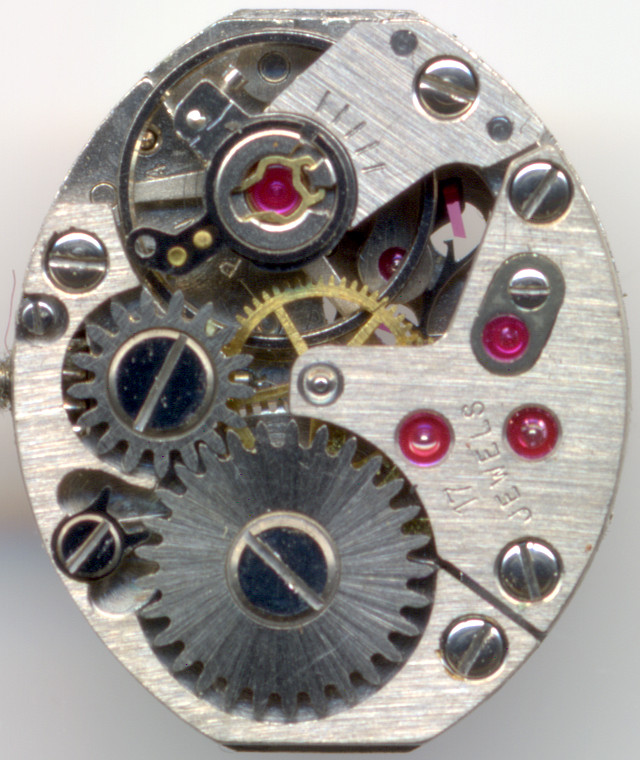

PUW 74

Beschreibung

Das PUW Kaliber 74 ist ein typisches Damenuhrenformwerk in der üblichen Größe von 5 1/2  Linien. Es war der Nachfolger des PUW 73.

Video on YouTube

Der einzige Unterschied zwischen diesem Werk und seinem Vorgänger ist, daß das PUW 74 jetzt über einen beweglichen Spiralklötzchenträger verfügt, durch welchen sich der Abfall der Unruh justieren läßt.

Alles andere blieb unverändert, sowohl die Schlagzahl (18000 Halbschwingungen pro Stunde), als auch die Anzahl von 17 Steinen (mit nicht steingelagertem Minutenrad und dafür Decksteinen des Ankerrads), als auch die Hemmungspartie (Ankerhemmung nach schweizer Art).

Die dreischenklige Ringunruh ist natürlich auch wieder stoßgesichert gelagert, in dem hier gezeigten Exemplar beispielsweise in zwei KIF Ultraflex-Lagern.

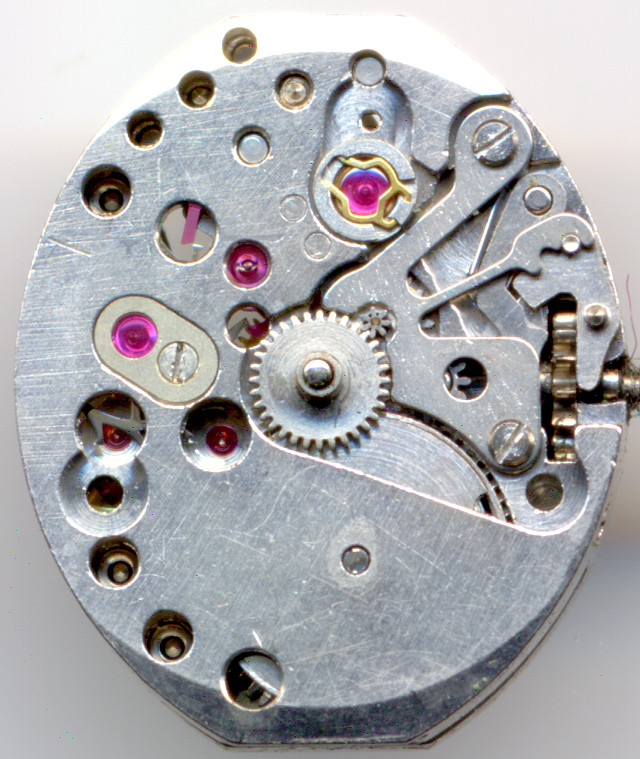

PUW 74 Zifferblattseite

PUW 74 Zifferblattseite

Zifferblattseitig erkennt man auch hier wieder den Kupplungsaufzug (identisch zum Vorgänger), sowie den Deckstein des Ankerrads (bei 9 Uhr) und die zifferblattseitige KIF Ultraflex Stoßsicherung.

Technische Daten

Hersteller:PUW
Kaliber:74
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): KIF Ultraflex
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:3 Loch/Löcher
Funktionen:Stunde, Minute
Halbschwingungen pro Stunde:18000
Größe:5 1/2'''
Literatur: Flume: K3 77

Anwendungsgalerie

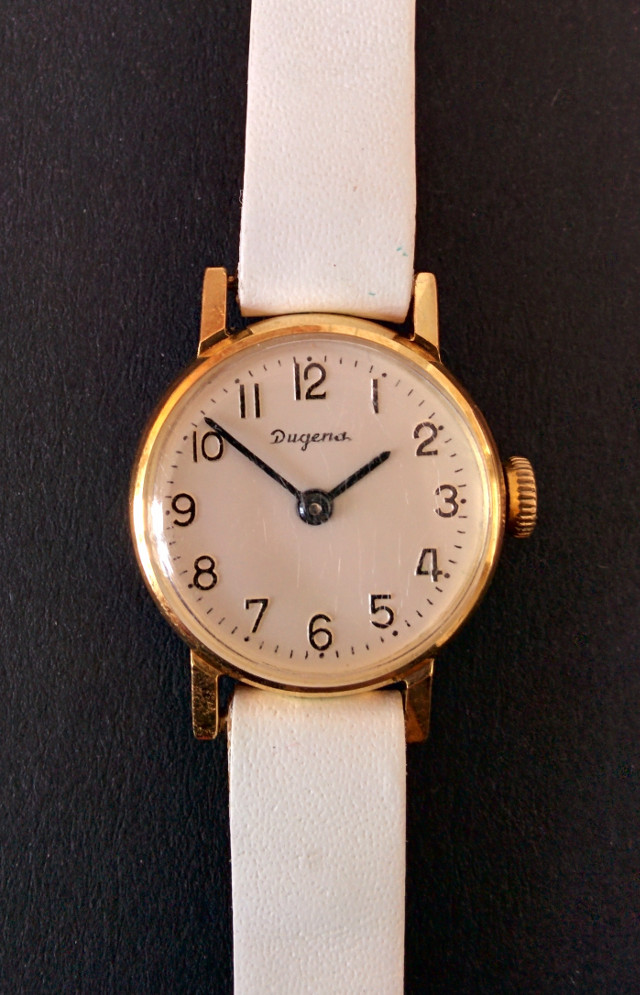

Dugena Damenuhr

Dugena Damenuhr

Vielen Dank an G.Müller für die Spende dieses Werks samt Uhr!
