Revue 54

Beschreibung

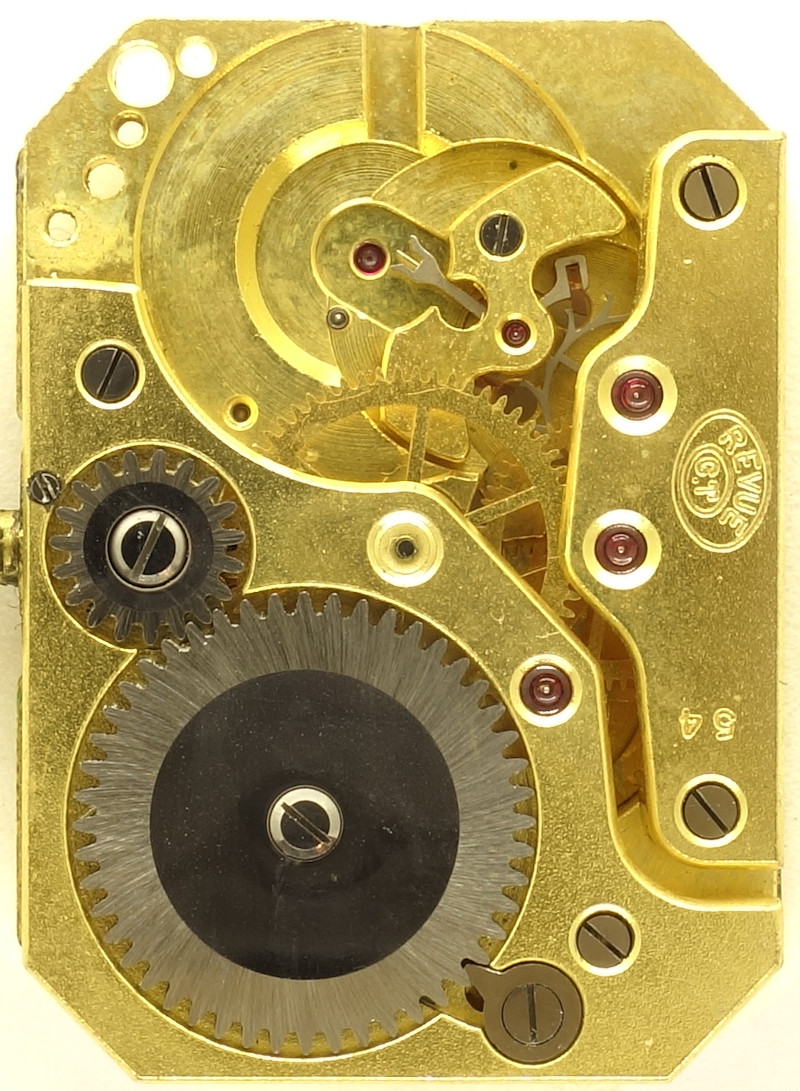

1929 brachte Revue, auch bekannt unter dem Namen “Uhrenfabrik Thommen” dieses rechteckige Werk heraus, das sich vor allem durch die konsequente Ausnutzung des zur Verfügung stehenden Platzes auszeichnete.

Die Bauweise erlaubte großzügig dimensionierte Bauteile wie Federhaus und Schraubenunruh und wird von Fachleuten als Blaupause für das spätere sogenannte “Raumnutzwerk” der Urofa (Kaliber 58) gesehen.

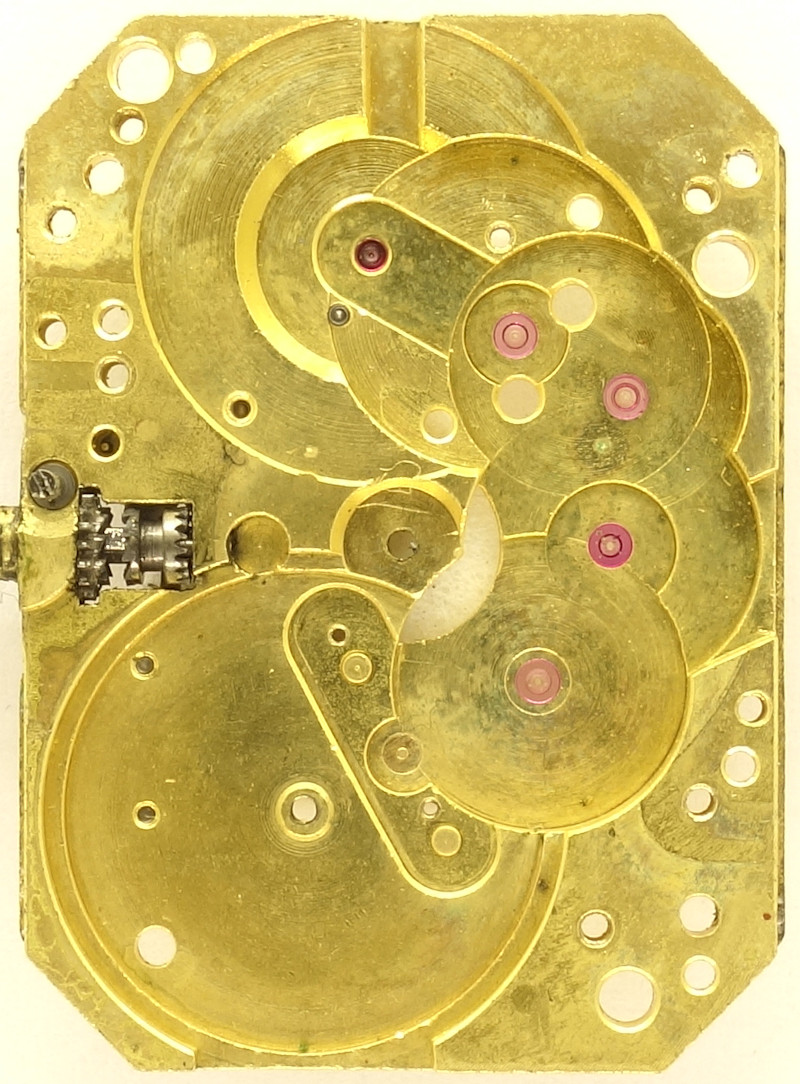

Revue 54: Grundplatine

Grundplatine

Eine der Besonderheiten dieses Werks ist die indirekte dezentrale Sekundenanzeige auf 6 Uhr, die vom Kleinbodenrad angetrieben wird. Dies war notwendig, weil das eigentliche Sekundenrad auf 9 Uhr liegt.

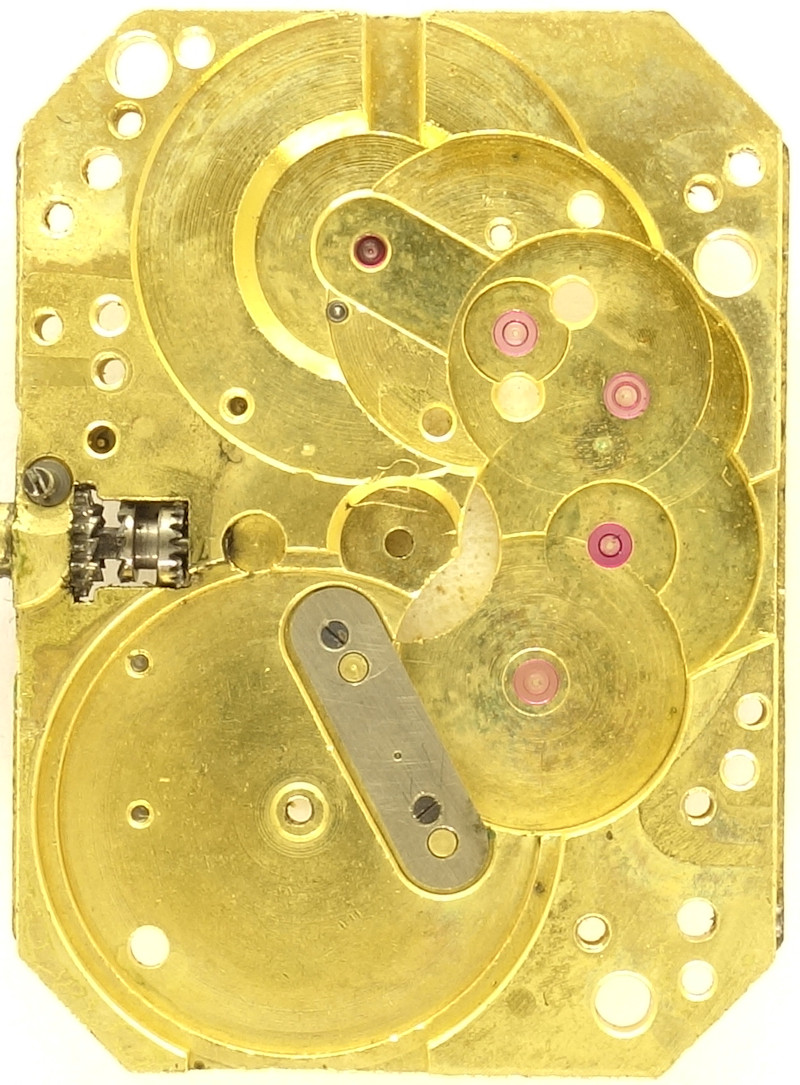

Revue 54: Grundplatine

Grundplatine

Wie üblich, sind fast alle wichtigen Lager mit Steinen versehen. Einzig dem Trieb der indirekten Sekundenanzeige hätten Lagersteine gut zu Gesicht gestanden, da sich dieses Rad bekanntlich einmal pro Minute dreht und dadurch noch ein wenig empfindlich gegenüber Reibungsverlusten ist.

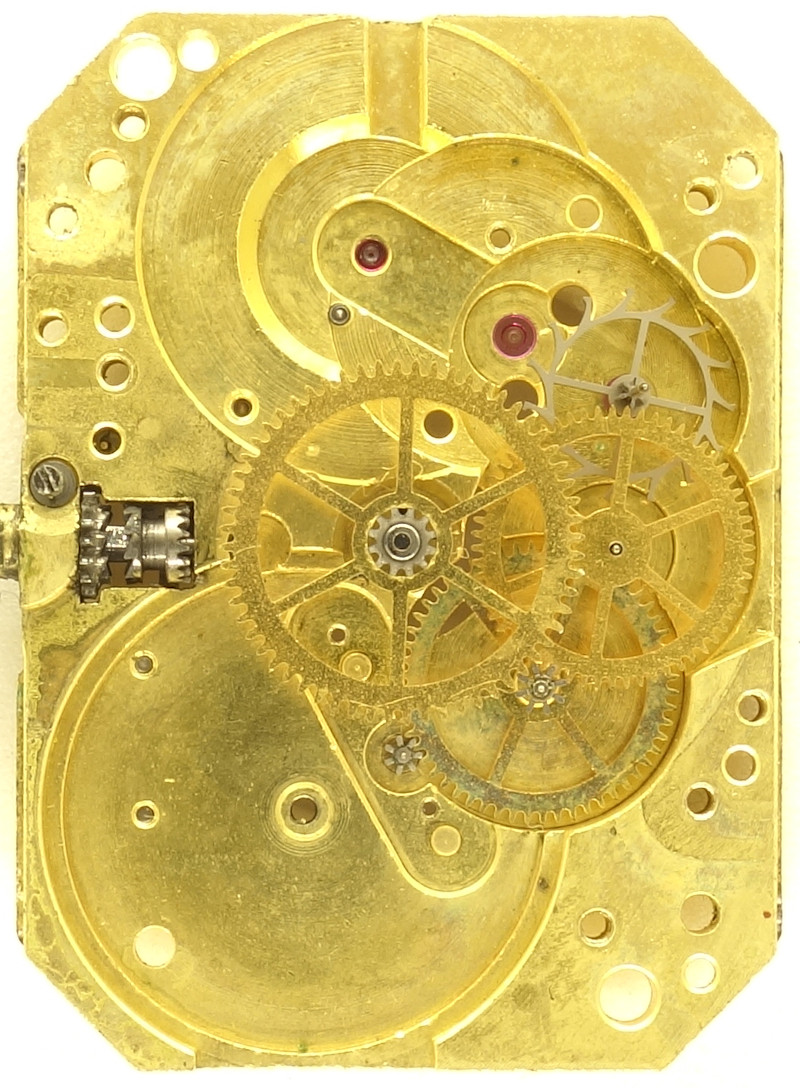

Revue 54: Räderwerk

Räderwerk

Das Räderwerk ist mit Ausnahme der indirekten dezentralen Sekunde konventionell konstruiert. Federhaus, Minutenrad und Kleinbodenrad werden unter der Räderwerksbrücke gelagert, Sekunden- und Ankerrad besitzen eine eigene Brücke.

Als Gangregler kommt eine Schraubenunruh zum Einsatz, die ein schweizer Palettenankerwerk reguliert.

Beim vorliegenden Exemplar fehlt leider die Unruh, daher kann sie nicht detaillierter beschrieben werden.

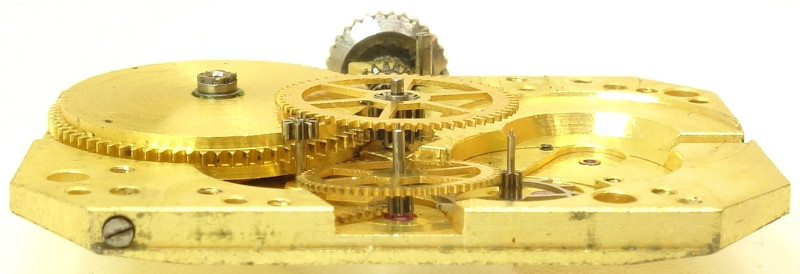

Revue 54: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Auf der Zifferblattseite erkennt man einen recht modernen Aufbau, vor allem die Winkelhebelfeder ist ungewöhnlich ausgeführt.

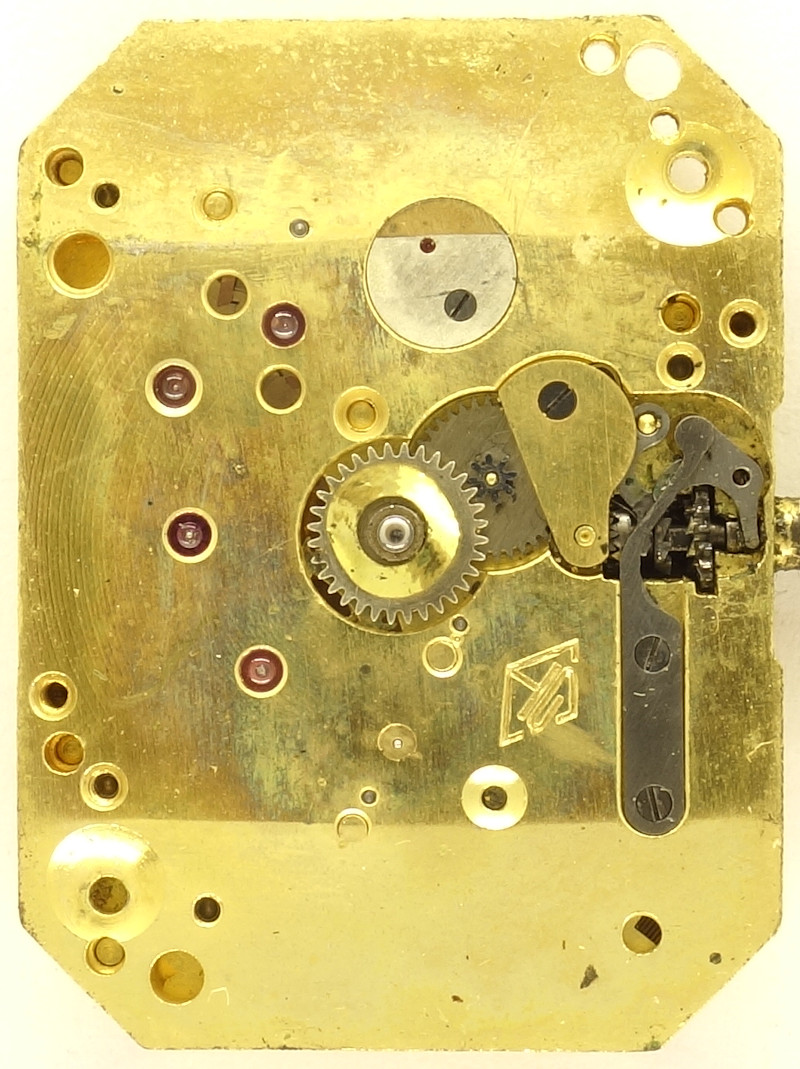

Revue 54: Revue 54: Zifferblattseite

Revue 54: Zifferblattseite

Eine Stoßsicherung wurde seinerzeit noch nicht verbaut, das Unruhlager ist daher nur mit einem Deckstein versehen, der das Öl des Unruhlagers länger vorhält.

Wie wegweisend die Konstruktion des Revue 54 war, läßt sich wie bereits oben ausgeführt daran erkennen, dass das einige Jahre später auf den Markt gekommene und als solches vermarktete “Raumnutzwerk” Urofa 58 fast identisch konstruiert und auch gerne verbaut wurde.

Technische Daten

Hersteller:Revue
Kaliber:54
Größe:9 x 12''' (gemessen: 19,8 x 28,0mm)
Halbschwingungen pro Stunde:18000
Anzahl Steine:15
Hemmung:Anker
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad
  • Kleinbodenrad, Minutenrad, Federhaus
  • Sekundenrad
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Ausstattung:
  • s (dezentrale Sekunde)
Referenzen: Feilner: 959
Flume: 1947 129
Inventarnummer:21007

Anwendungsgalerie

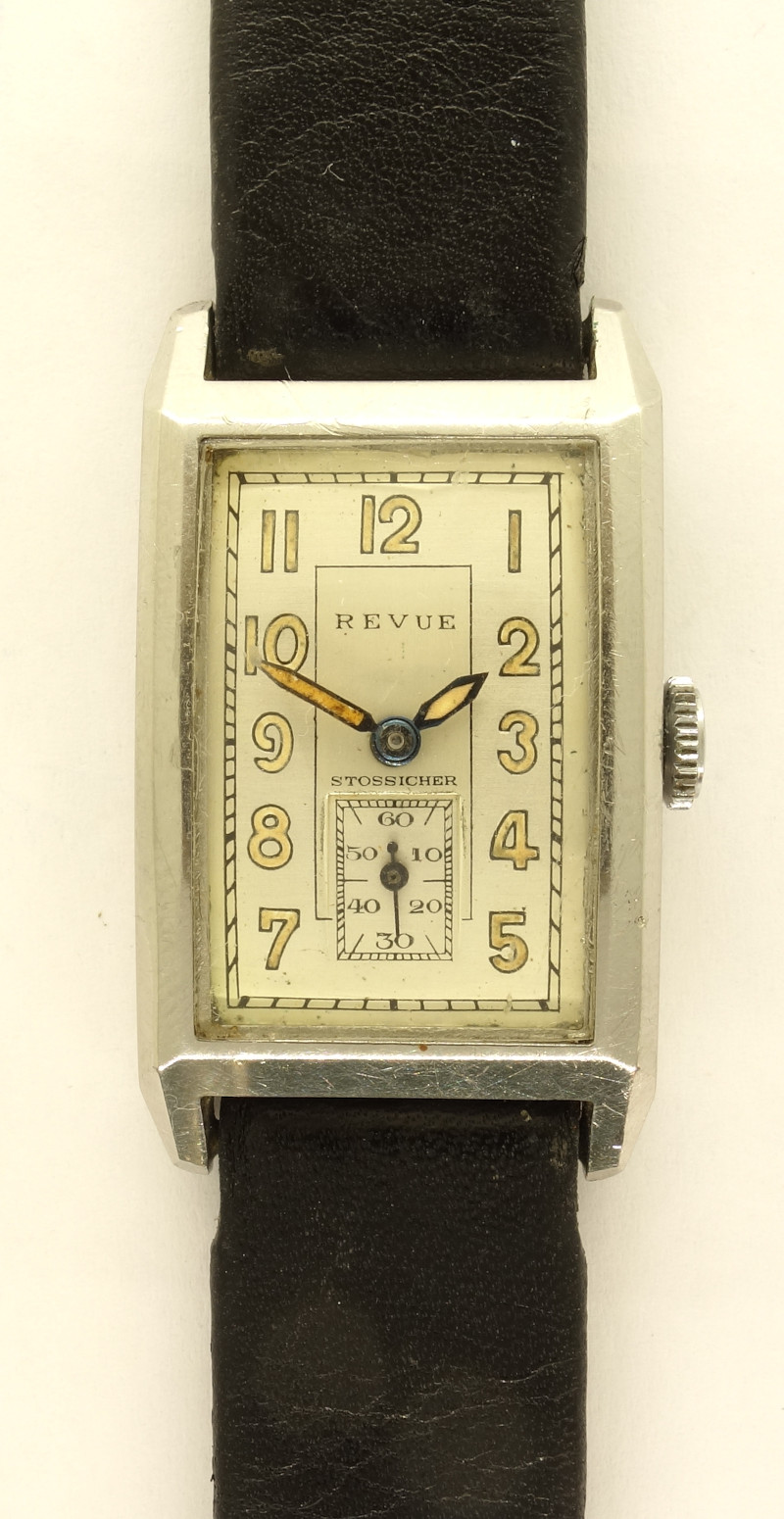

Revue 54: Revue Herrenuhr

Revue Herrenuhr

Dieses Werk samt Uhr ist eine Spende von Mario an das Archiv. Ganz herzlichen Dank dafür!
