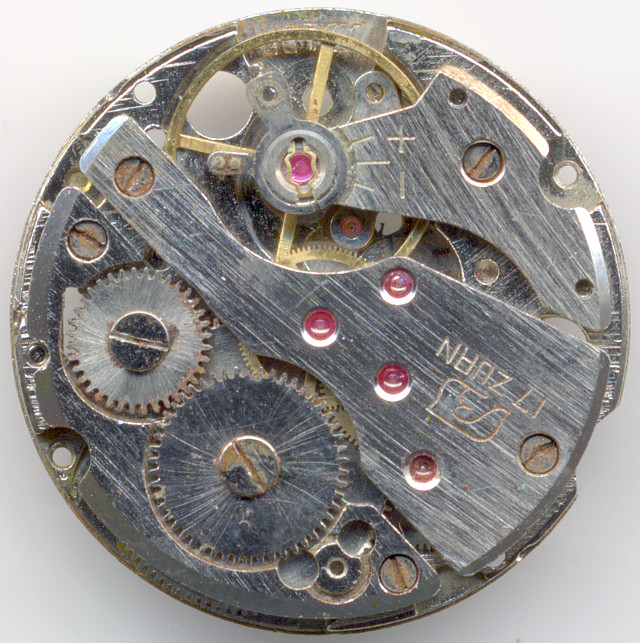

Shanghai SB1

Beschreibung

Das 11 12 linige Handaufzugswerk Shanghai SB1 aus China zählt zu den eher selten zu findenden Vertretern seiner Zunft, ganz im Gegensatz zu den omnipräsenten Werken der ZSE/ZSH-Serie.

Neuere Werke wie das R16-1 basieren auf dieser Konstruktion, was zumindest anhand der Grundplatine leicht zu erkennen ist.

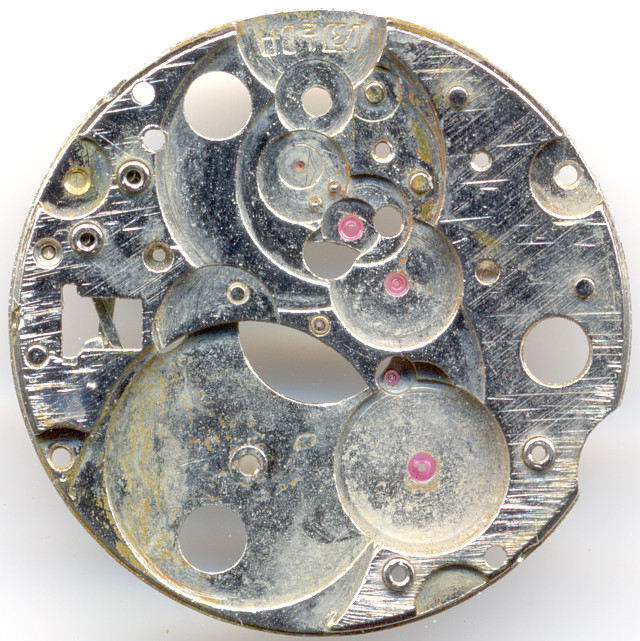

Grundplatine

Grundplatine

Das Besondere an diesem Werk ist, dass es sich hier um eine moderne Werkskonstruktion mit Großbodenrad und damit zifferblattseitig, indirekt angetriebenem Zeigerwerk handelt. Durch den Verzicht auf ein zentrales Minutenrad wurde nicht nur die Bauhöhe reduziert, sondern es konnten auch die Durchmesser von Unruh und Federhaus bis praktisch direkt zur Werksmitte vergrößert werden.

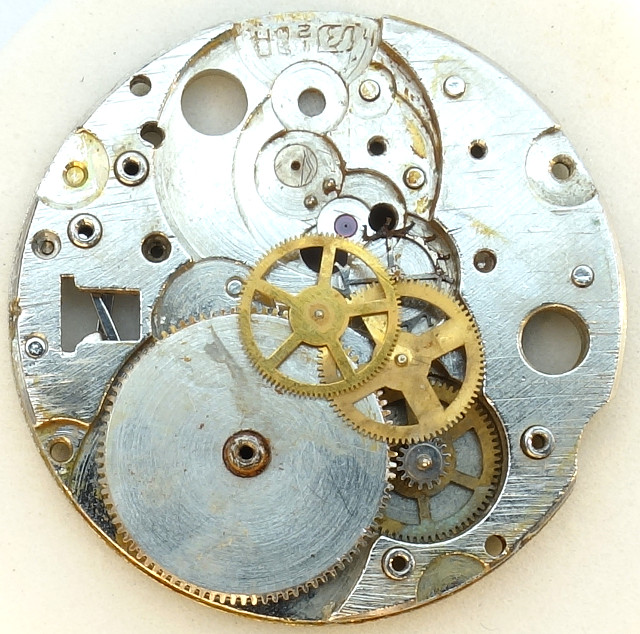

Räderwerk

Räderwerk

Das Räderwerk entspricht dem letzten Stand der (schweizer) Technik: Federhaus, Großbodenrad mit Rutschkupplung, Kleinbodenrad, Zentralsekundenrad und Ankerrad.

Alle Lager, mit Ausnahme des Federhauses und dem zifferblattseitigen Lager der Zentralsekundenwelle sind mit Steinen ausgestattet.

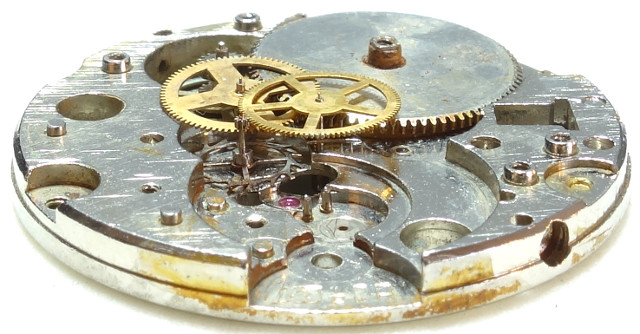

Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die dünne vierschenklige Ringunruh ist in zwei, an Incabloc-Stoßsicherungen erinnernden Lagern mit chinesischer Stoßsicherung gelagert und sie reguliert ein Palettenankerwerk schweizer Bauart.

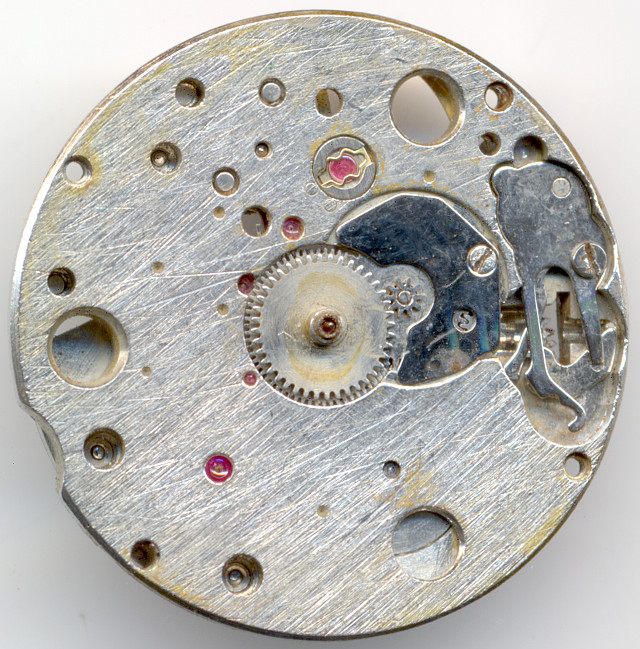

Shanghai SB1: Zifferblattseite

Shanghai SB1: Zifferblattseite

Natürlich verfügt dieses Werk über einen Kupplungsaufzug auf der Zifferblattseite.

Technische Daten

Hersteller:Shanghai
Kaliber:SB1
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): China (verschiedene Ausführungen)
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad, Großbodenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Ausstattung:SCD
Funktionen:Stunde, Minute, Sekunde
Größe:11 1/2''' (gemessen: 25,6mm)
Inventarnummer:19001

Anwendungsgalerie

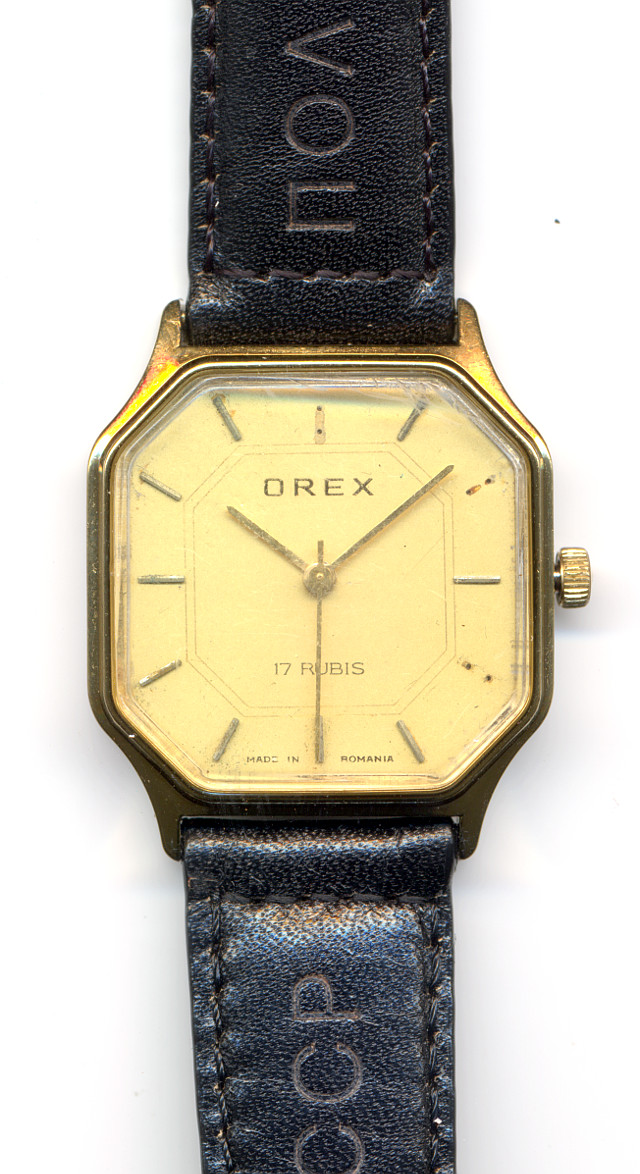

Orex Herrenuhr (aus Rumänien!)

Orex Herrenuhr (aus Rumänien!)
