Timex M116

Beschreibung

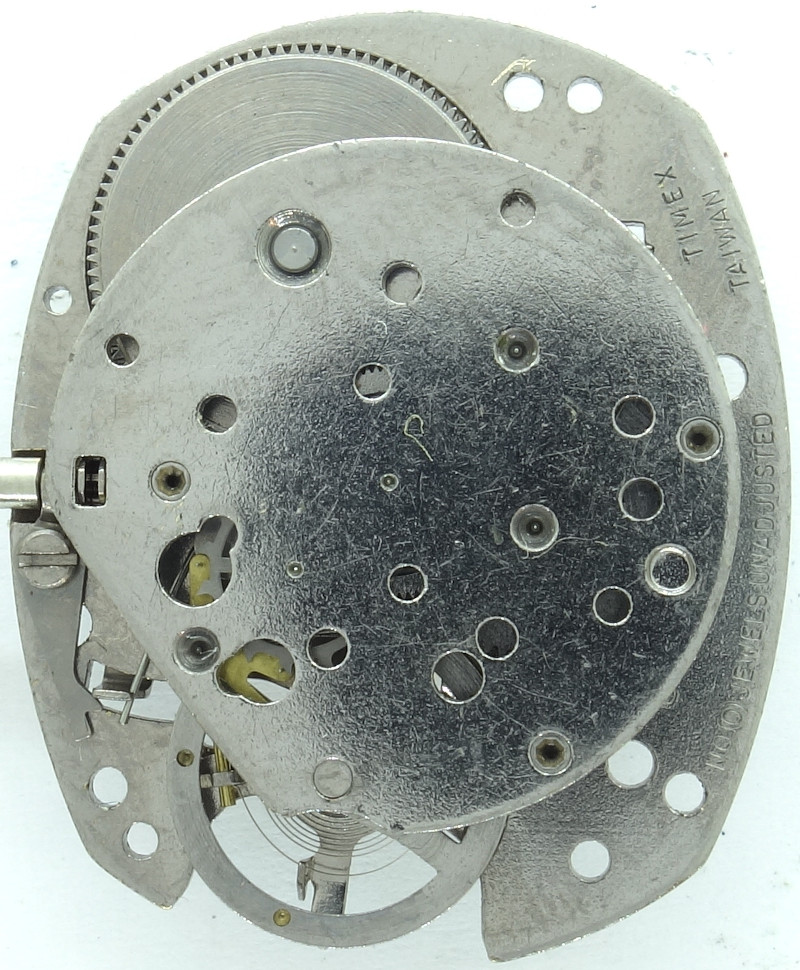

Eine der spätesten Ausführungen des “großen” Timex-Handaufzugswerk ist das Kaliber Timex M116, das wohl Anfang der 1980er Jahre auf den Markt kam und den damals massiv hereinbrechenden, preiswerten Uhren mit Quarzwerk Paroli bieten sollte.

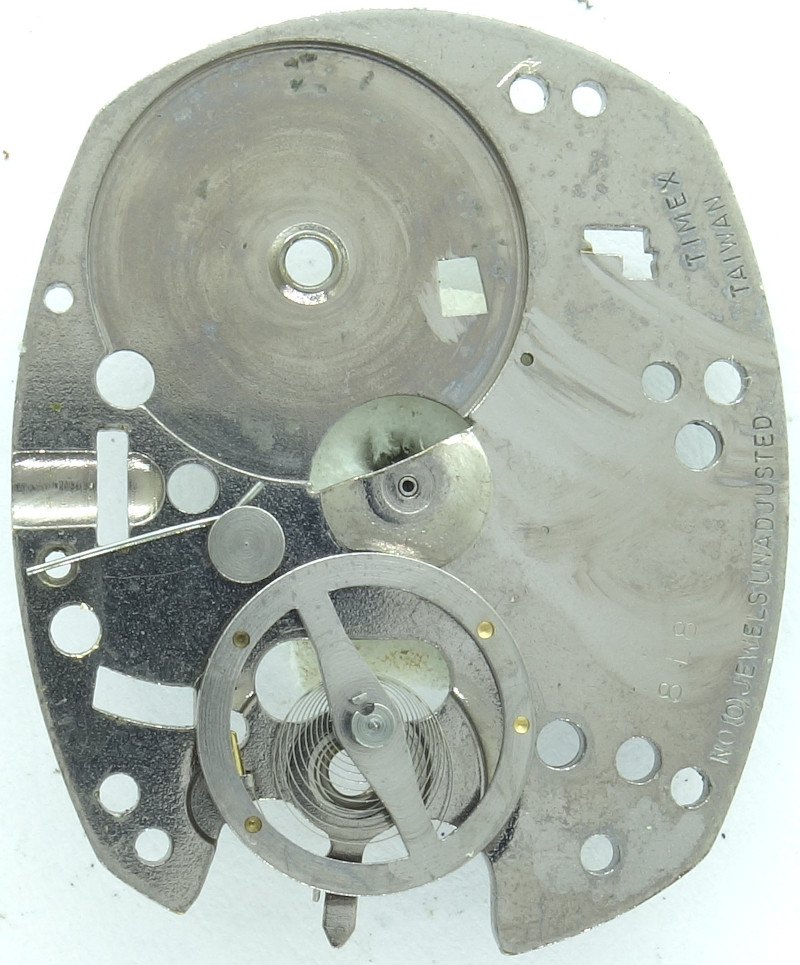

Timex M116: Grundplatine

Grundplatine

Typisch für Timex ist die tonneauförmige Grundplatine, die komplett ohne Lagersteine auskommt. Auf ihr ist die zweischenklige Ringunuh angebracht, deren Spirale mit der Grundplatine verstiftet ist.

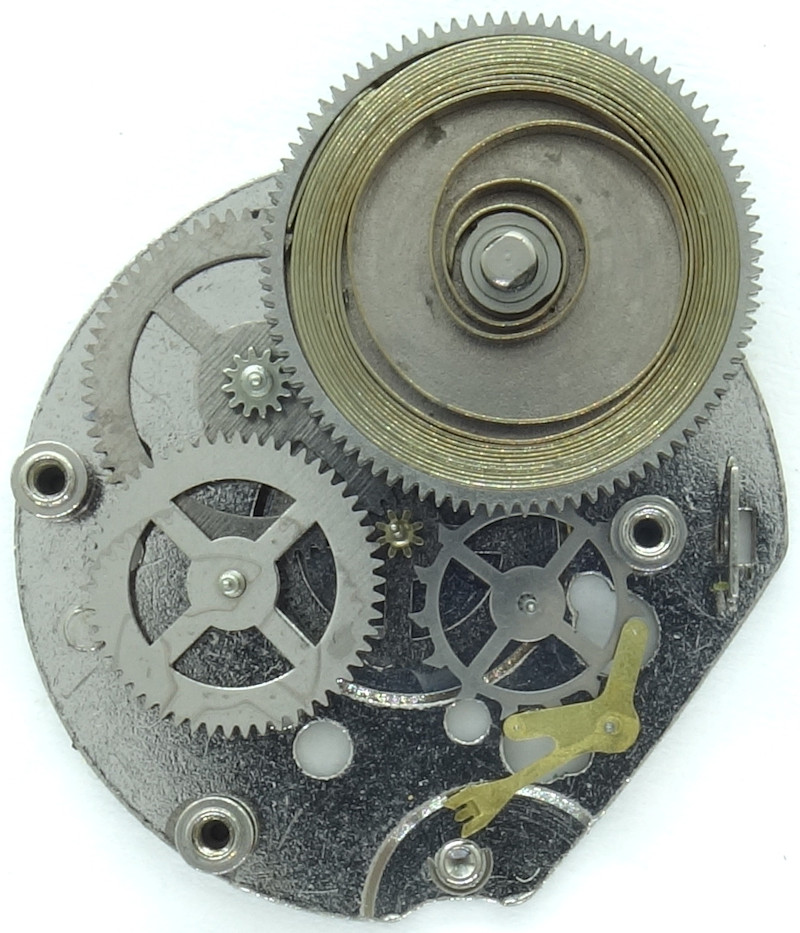

Timex M116: Räderwerk

Räderwerk

Das Räderwerk wird inklusive Stiftanker im alles-oder-nichts-Prinzip auf der Räderwerksbrücke montiert. Es besteht aus Federhaus (welches zifferblattseitig das Zeigerwerk antreibt), Großbodenrad, Kleinbodenrad, Zentralsekundenrad und dem Ankerrad.

Auch das werksseitige Körnerlager der Unruh befindet sich auf der Räderwerksbrücke (eher eine Räderwerksplatine), welche mit drei Pfeilern versehen ist, die zifferblattseitig(!) verschraubt werden.

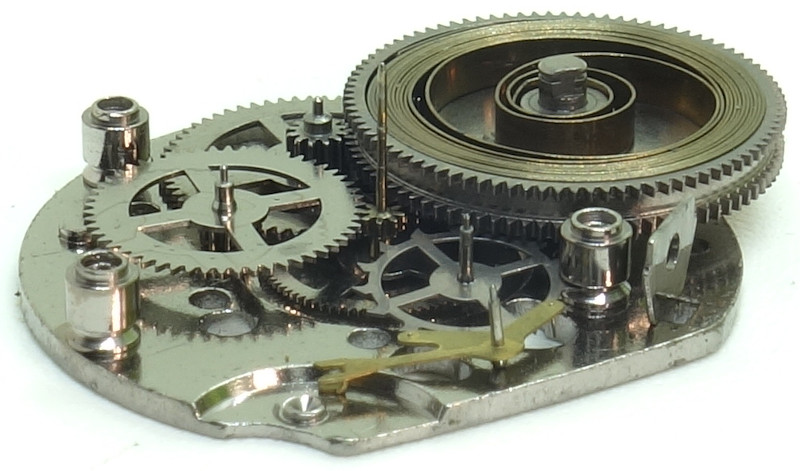

Timex M116: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Als Hemmung kommt beim Timex M116 eine Stiftankerhemmung zum Einsatz, bei der die schraubenlose, körnergelagerte, und daher nicht weiter stoßgesicherte Ringunruh mit 18000 Halbschwingungen pro Stunde arbeitet.

Timex M116: leere Zifferblattseite

leere Zifferblattseite

Auf der Zifferblattseite sind das in der Höhe verstellbare Körnerlager der Unruh, sowie der Wippenaufzug zu erkennen.

Timex M116: Sperrfeder

Sperrfeder

Auf den Federhauskern wird das Sperrrad gesteckt, in welches eine sehr einfach ausgeführte, auf die Platine gesteckte Sperrfeder eingreift - oder auch nicht, wenn sie nach wenigen Jahren abgenutzt ist.

Timex M116: doppeltes Minutenrohr

doppeltes Minutenrohr

Da der Antrieb des Zeigerwerks zifferblattseitig über das Federhaus erfolgt, ist das Minutenrohr doppelt ausgeführt. Der untere/innere Teil greift in das Federhaus ein, der obere/äußere, per Rutschkupplung verbundene Teil trägt den Minutenzeiger und greift in das Wechselrad ein.

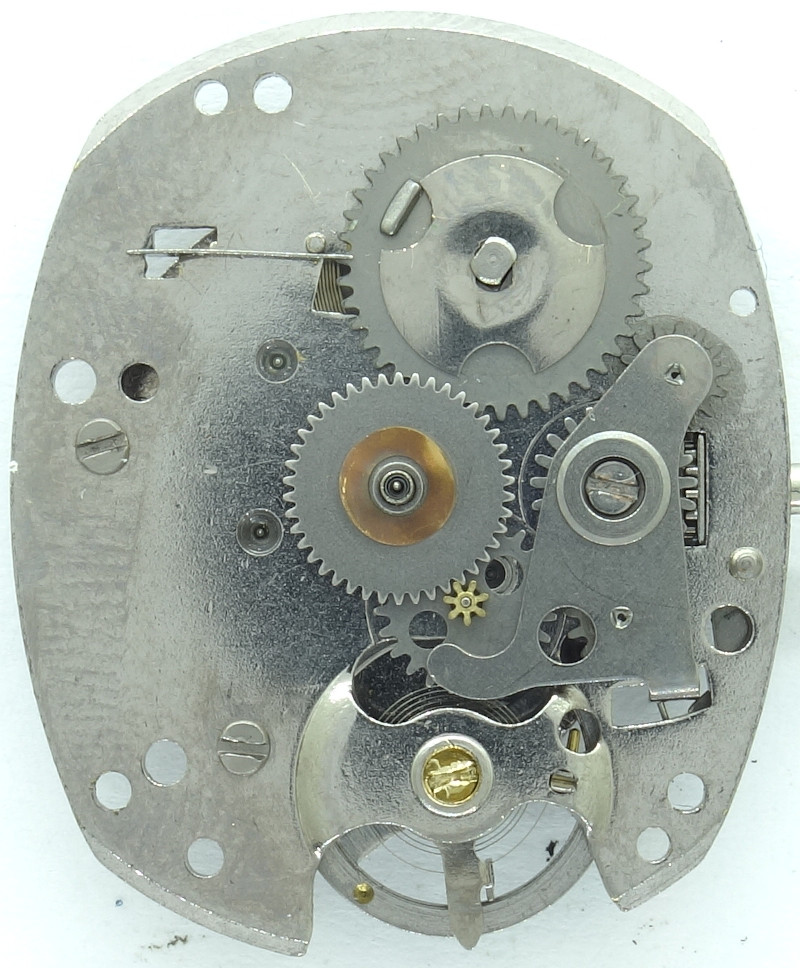

Timex M116: Timex M116: Zifferblattseite

Timex M116: Zifferblattseite

Um das Sperrrad zu fixieren, wird eine unter Spannung stehende Lasche aufgesetzt und soweit verdreht, dass eine stabile Verbindung zum Federhauskern besteht.

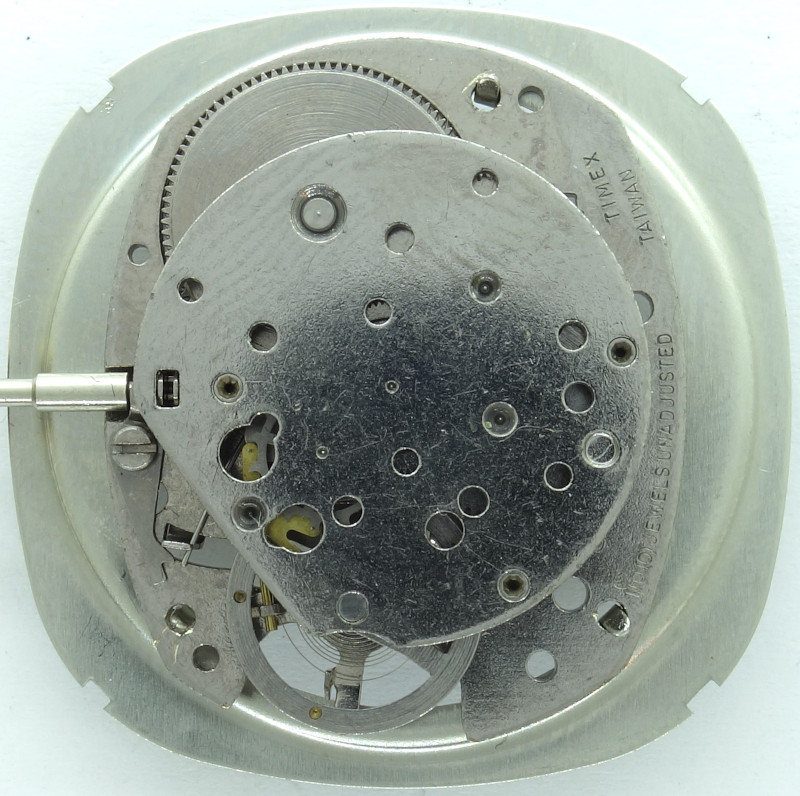

Timex M116: Werk mit Werkhalter

Werk mit Werkhalter

Das hier vorgestellte Exemplar des Timex M116 für eine größere Herrenuhr besitzt noch einen Werkhalter, an dem das Metallzifferblatt mit vier Laschen befestigt wird.

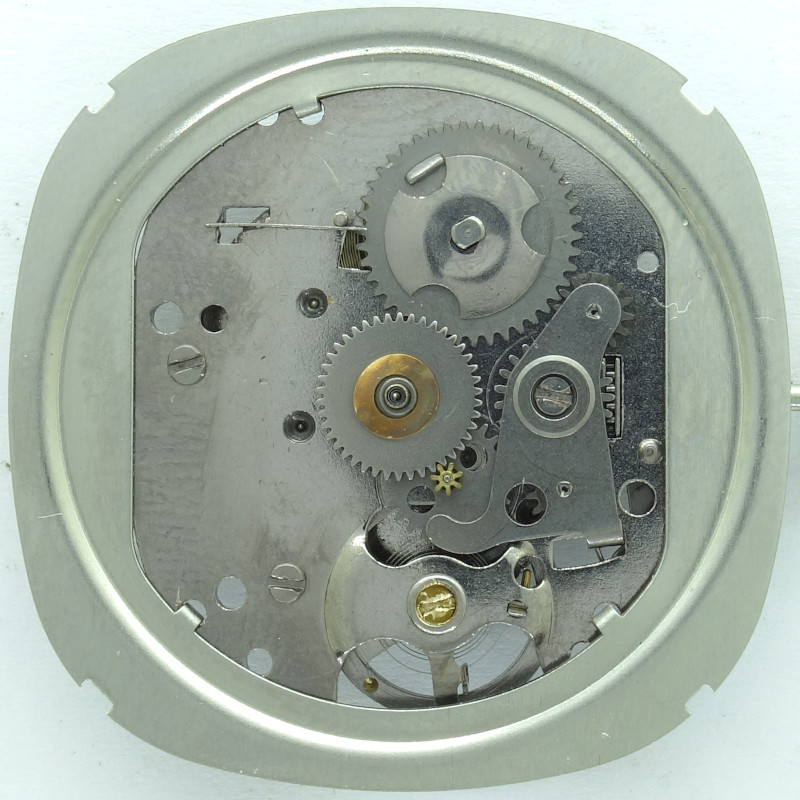

Timex M116: Zifferblattseite mit Werkhalter und Zifferblattaufnahme

Zifferblattseite mit Werkhalter und Zifferblattaufnahme

Technische Daten

Hersteller:Timex
Kaliber:M116
Größe:9 1/4 x 11 1/2''' (gemessen: 21,0 x 25,7mm)
Halbschwingungen pro Stunde:18000
Hemmung:Stiftanker
Unruh-Ausführungen: Monometallische Ringunruh (zweischenklig)
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit kurzem Arm
Werksaufbau:
  • Anker, Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Großbodenrad, Federhaus
Bauweise:Massivbau
Aufzugstyp:Wippenaufzug
Winkelhebelfeder:2 Loch/Löcher
Befestigung Winkelhebel:geschraubt
Ausstattung:
  • SCD (direkte Zentralsekunde)
Inventarnummer:23024

Anwendungsgalerie

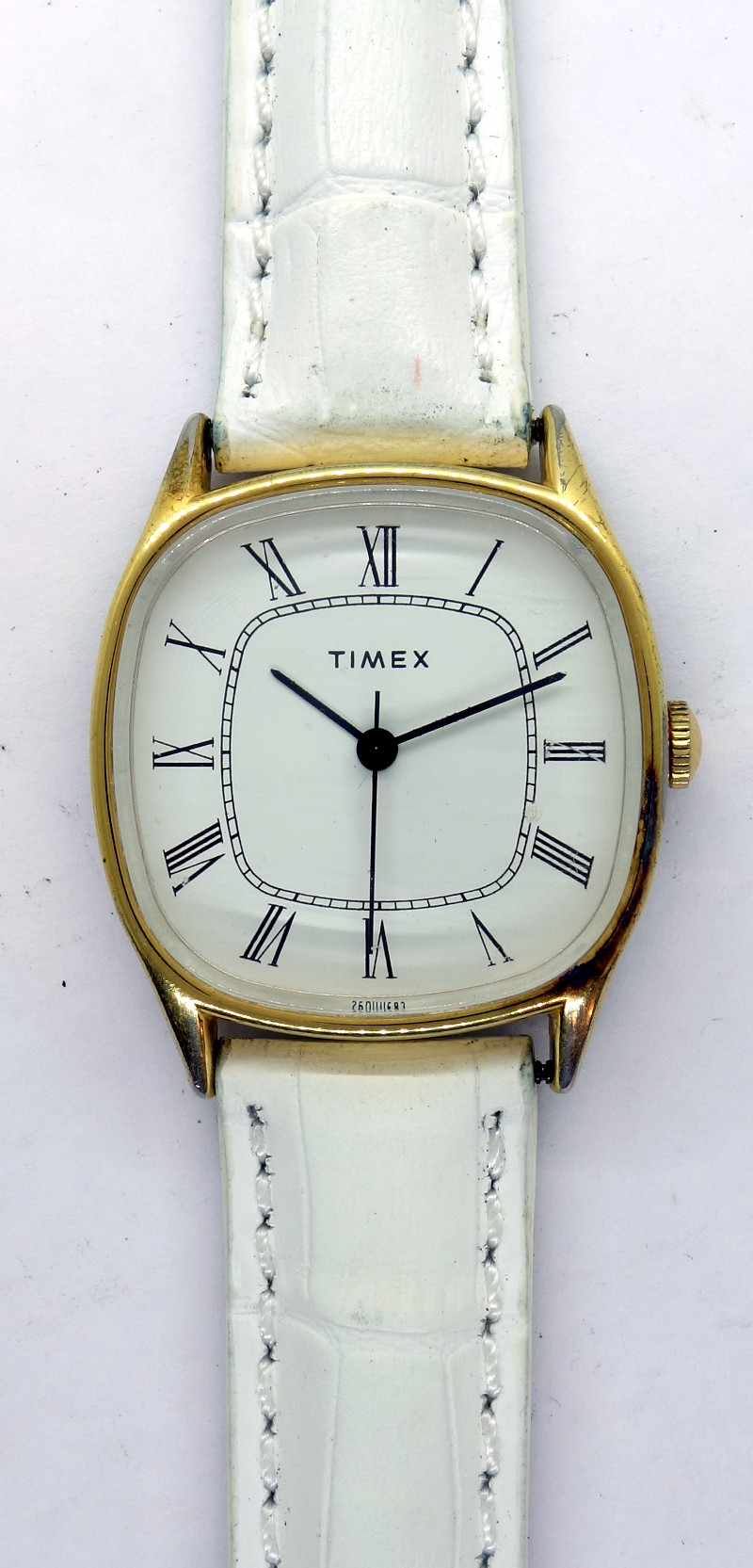

Timex M116: Timex Herrenuhr Modell 26011

Timex Herrenuhr Modell 26011
