Timex M78


Timex M78 |

Timex M78

Beschreibung

Das Timex M78 ist direkt verwandt mit dem “Standard”-Werk Timex M100. Der wichtigste Unterschied ist, daß beim Timex M78 das Zifferblatt direkt, also ohne Zwischenring, auf der Werksplatine befestigt ist. Im Gegensatz zu manch anderen Timex-Werken wäre es sogar wartbar, da die obere Räderwerksplatine verschraubt und nicht vernietet ist.

Das Timex M78 bietet von Haus aus eine Zentralsekunden-Anzeige, die aber nicht in jedem Fall genutzt wird.

Wie alle einfachen Timex-Werke, kommt auch dieses Werk ohne Steine aus und schwingt mit langsamen 18000 Halbschwingungen pro Stunde.

Timex M78: Timex M78 Zifferblattseite

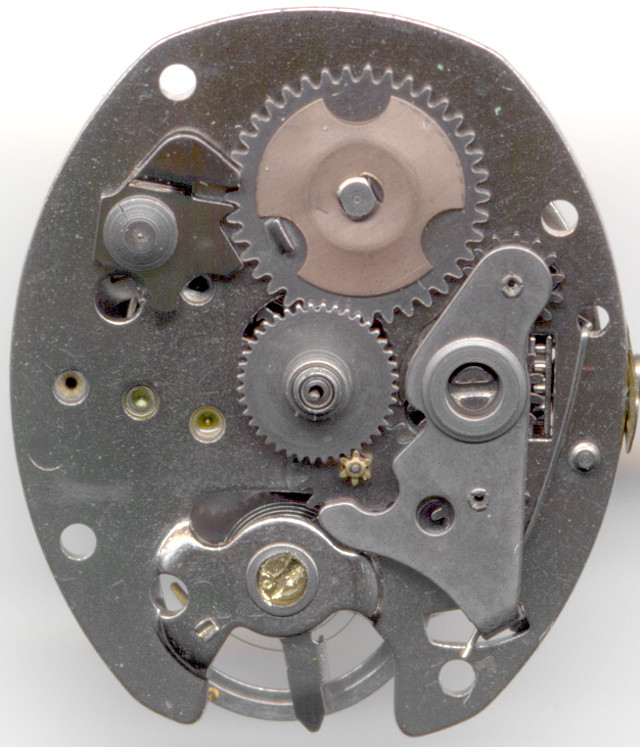

Timex M78 Zifferblattseite

Zifferblattseitig erkennt man den Wippenaufzug, das Gesperr, das hier noch mit einer Sperrklinke ausgeführt ist, und bei 6 Uhr das höhenverstellbare Körnerlager der Unruh.

Technische Daten

Hersteller:Timex
Kaliber:M78
Größe:8 x 9 1/2''' (gemessen: 17,9 x 21,5mm)
Halbschwingungen pro Stunde:18000
Hemmung:Stiftanker
Unruh-Ausführungen:Nickel-Ringunruh
Stoßsicherung(en):keine
Unruhlagerung / Richtung Spirale:Unruhbrücke
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker, Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Großbodenrad, Federhaus
Aufzugstyp:Wippenaufzug
Winkelhebelfeder:2 Löcher
Erwähnung in Artikeln/Katalogen (Jahre):1967 - 1970
Inventarnummer:16018
Hinweis: Die Anzahl der Steine, die verwendeten Unruh-Ausführungen und die verwendeten Stoßsicherungen beziehen sich nur auf die im Archiv vorhandenen Exemplare und sind daher nicht relevant für eine genaue Werks-Bestimmung.

Anwendungsgalerie

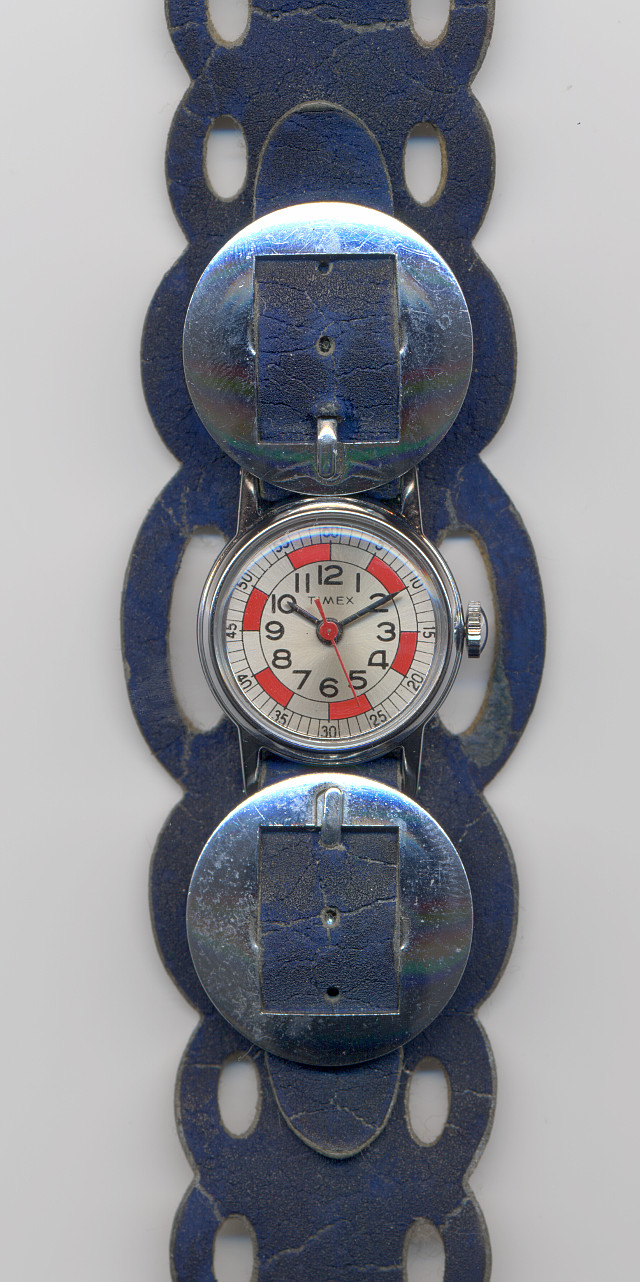

Timex M78: unbekanntes Modell, 70er Jahre

unbekanntes Modell, 70er Jahre

Links

Verwandte Werke

Timex M24:
Grundkaliber mit direkter Zentralsekunde, oft nicht genutzt
Timex M25:
M24 mit Datumsanzeige (langsam schaltend) mit kleinen Ziffern
Timex M27:
M24 mit Day-Date mit Abstand und blitzartig schaltendem Datum
Timex M31:
M24 mit Automatic
Timex M32:
M24 mit Automatic mit langsam schaltender Datumsanzeige mit kleinen Ziffern
Timex M33:
M24 mit Automatic, Day-Date (mit Abstand) und blitzartig schaltendem Datum
Timex M72:
Basiskaliber mit 21 Steinen, basierend auf M24
Timex M74:
M72 mit Automatic
Timex M78:
Basiskaliber, andere Brückenform und werksseitige Verschraubung, sonst basierend auf M24
Timex M100:
M78 mit einfacherem Gesperr und Zifferblattmontage auf eigener Platte
Timex M101:
M78 mit Datumsanzeige mit größeren Ziffern
Timex M102:
M78 mit Day-Date-Anzeige mit nur geringem Abstand
Timex M104:
Basiskaliber mit Werkbrücke mit mehr Löchern, sonst basierend auf M24
Timex M105:
M104 mit größerer Datumsanzeige und einfachem Gesperr
Timex M108:
M104 mit Automatic und größerer Datumsanzeige
Timex M114:
Basiskaliber mit Werkbrücke mit mehr Löchern, sonst basierend auf M78
Timex M116:
entspricht M104
