Zenith 1731

Beschreibung

Ein ganz besonders seltenes Werk ist das, zwischen 1967 und 1969 nur ganze 15.000 mal gebaute Zenith 1731, das sich diese Produktionszahl sogar mit seinem direkten Verwandten, dem Basiskaliber Zenith 1730 teilen muß.

Dieses Handaufzugswerk für Damenuhren mißt gerade einmal 17,3 mm Durchmesser (7 3/4 Linien) und ist interessanterweise in keinem der gängigen Werksucher zu finden.

Zenith 1731: Grundplatine

Grundplatine

Die Grundplatine zeigt bereits die hohe Qualität dieses Werks an, selbst das Minutenrad ist hier steingelagert.

Das zweite, was auffällt ist, dass das Räderwerk ein zusätzliches Rad besitzt, denn normalerweise folgen auf das Ankerrad nur zwei weitere Räder bis zum zentralen Minutenrad - vorausgesetzt, man nutzt wie auch hier den klassischen Aufbau mit direkt angetriebenem zentralen Minutenrad.

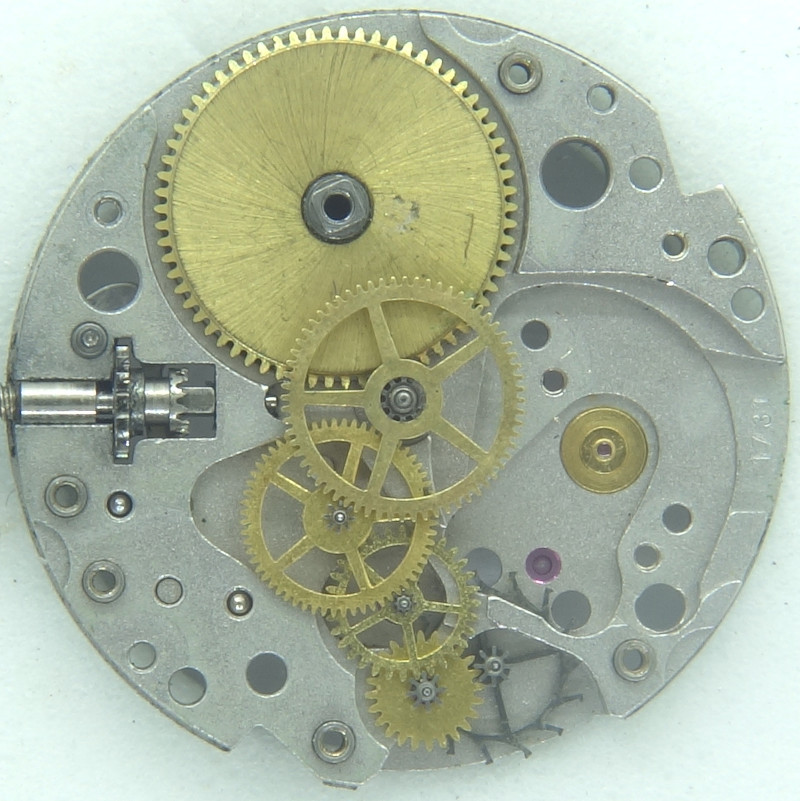

Zenith 1731: Räderwerk

Räderwerk

Das Federhaus treibt wie gesagt das zentrale Minutenrad direkt an, gefolgt von Kleinbodenrad und Sekundenrad. Soweit noch alles wie gewohnt, aber anstelle des jetzt erwarteten Ankerrads tritt ein weiteres Übertragungsrad, das nicht nur wie das Sekundenrad recht niedrig verzahnt ist, sondern sogar massiv ausgeführt ist. Erst dann folgt am Ende das filigrane Stahl-Ankerrad, das wegen des zusätzlichen Rads spiegelverkehrt ausgeführt ist.

Warum diese Kombination gewählt wurde, darüber kann man nur spekulieren. Vermutlich ermöglicht die niedrige Verzahnung des Sekundenrads und der deswegen notwendige weitere Untersetzungsschritt eine bessere Kraftübertragung auf das Ankerrad und dadurch eine höhere Ganggenauigkeit.

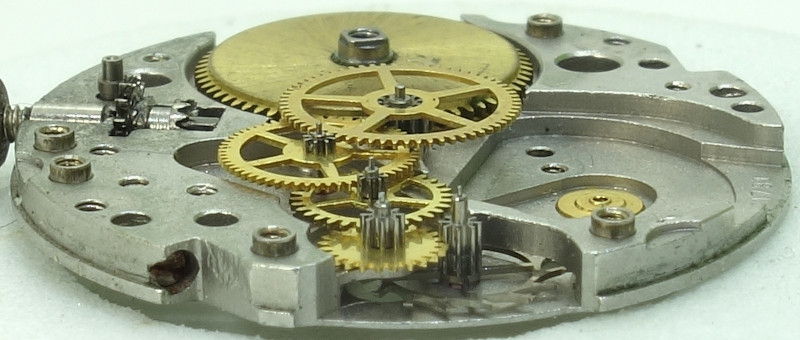

Zenith 1731: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Der Gangregler des Zenith 1731 gehört mit zum Besten, was seinerzeit üblich war: Es wurde eine dreischenklige, schraubenlose Glucydur-Unruh verwendet, die natürlich in zwei Incabloc-Stoßsicherungslagern läuft und bereits mit 21600 Halbschwingungen pro Sekunde arbeitet. Ihre exakte Frequenz kann über eine verzahnte Feineinstellung justiert werden.

Natürlich kommt als Hemmung eine schweizer Palettenankerhemmung zum Einsatz, aber das ist bei einem Werk dieser Qualität sowieso selbstverständlich.

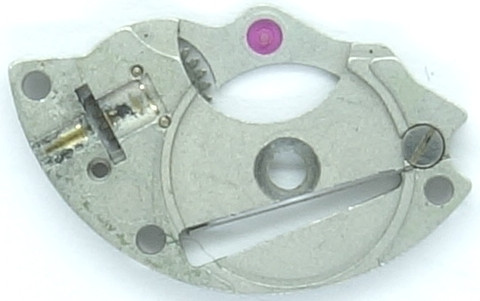

Zenith 1731: Federhausbrücke

Federhausbrücke

Ein interessantes Detail ist die in die Federhausbrücke eingelassene und auf ihrer Unterseite verschraubte Sperrfeder. Sie alleine bildet das Gesperr, was funktional zwar einwandfrei ist, aber optisch nicht ganz zu dem sonst so gut ausgeführten Werk paßt. Wenigstens kann sie nicht fortfliegen…

Zenith 1731: Zenith 1731: Zifferblattseite

Zenith 1731: Zifferblattseite

Auf der Zifferblattseite gibt es nichts besonderes zu sehen. Das Zenith 1731 nutzt selbstverständlich einen Kupplungsaufzug, und man erkennt die zifferblattseitige Incabloc-Stoßsicherung.

Dass die Platine an den Rändern abgeschrägt ist liegt daran, dass Werke seinerzeit besonders flach sein mußten, um in elegante, flache Uhren eingebaut werden zu können. Mit einer Höhe von nur 2,7 mm ist das dem Zenith-Werk auch sehr gut gelungen.

Technische Daten

Hersteller:Zenith
Kaliber:1731
Größe:7 3/4''' (gemessen: 17,3mm)
Höhe:2,70mm
Halbschwingungen pro Stunde:21600
Hebewinkel:51°
Anzahl Steine:19
Hemmung:Anker
Unruh-Ausführungen: Glucydur-Ringunruh (dreischenklig)
Stoßsicherung(en): Incabloc
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:unbekannt
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Übertragungsrad, Sekundenrad, Kleinbodenrad
  • Minutenrad, Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:4 Loch/Löcher
Ausstattung:
  • s (dezentrale Sekunde)
Produktionszeitraum:1967-1969
Stückzahlen:15000 (1730 & 1731)
Inventarnummer:21036

Anwendungsgalerie

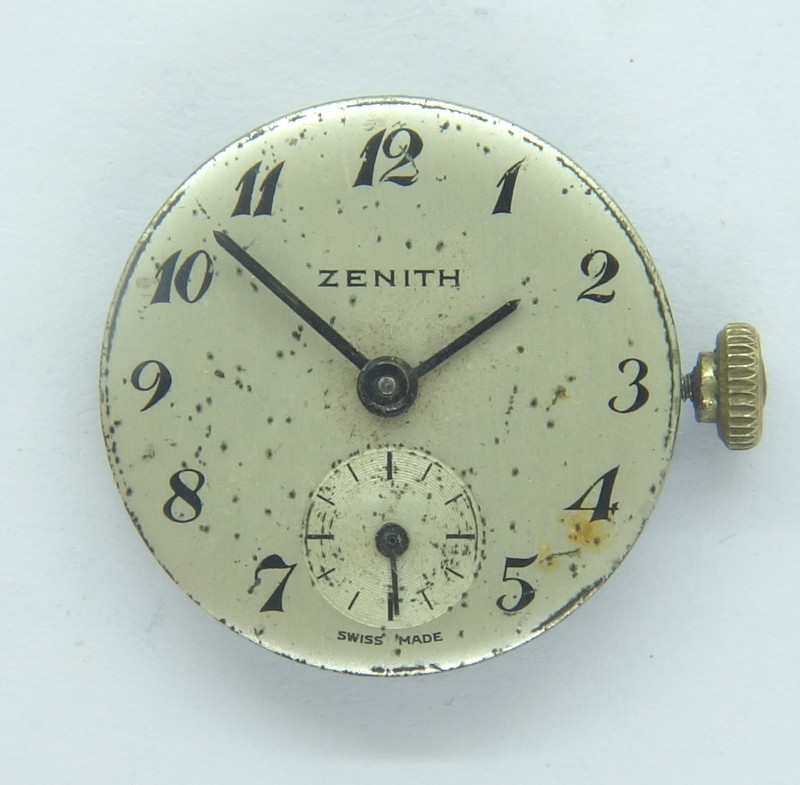

Zenith 1731: Zenith Damenuhr (ohne Gehäuse)

Zenith Damenuhr (ohne Gehäuse)

Dieses Werk ist eine Spende von Philipp Porter an das Uhrwerksarchiv. Ganz herzlichen Dank für die tolle Unterstützung!
