Amida 4350

Beschreibung

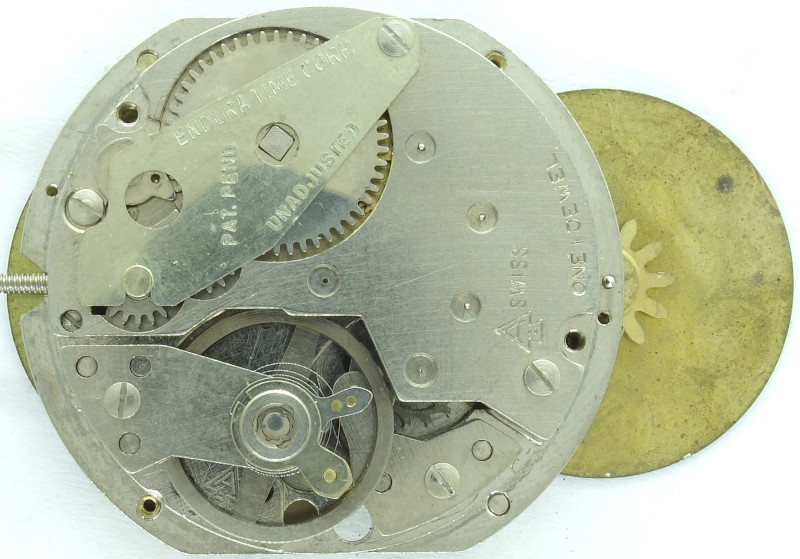

Etwa gegen Mitte der 1970er Jahre brachte Amida seine Kaliberserie Amida 420 mit Stiftankerwerken in Roskopf-Bauweise heraus, zu der auch das hier präsentierte Amida 4350, das 10 1/2 x 11 1/2-linige Handaufzugswerk mit Digitalanzeige heraus. Dieses Werk wurde beispielsweise in der legendären Amida Digitrend verwendet, die eine preiswerte Alternative zu den damals populären LED-Digitaluhren (Uhren mit LCD-Anzeige waren noch zu teuer für die Massen) darstellen sollte und trotz der sehr billigen Umsetzung Kultstatus erwarb.

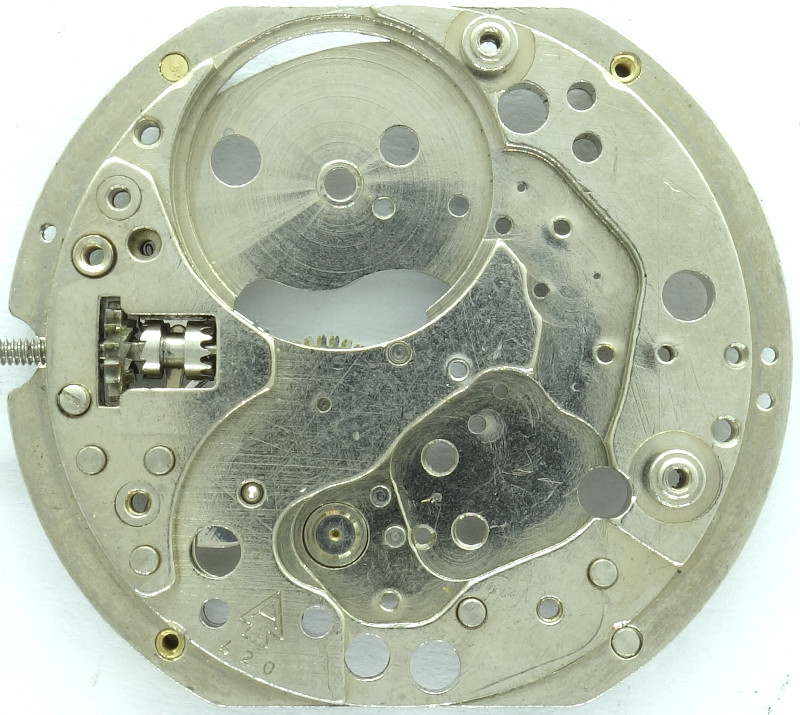

bei der Grundplatine dieses Pfeilerwerks fällt gleich auf, dass keinerlei Lagersteine verwendet werden. Außerdem darf man sich nicht von der Punzierung “Amida 420” täuschen lassen, offenbar wurden alle Werke dieser Serie mit der Basis-Kalibernummer gekennzeichnet.

Zeitgleich zur Serie 420 gab es auch die Kaliberserie Amida 710, die bei ansonsten weitgehend gleichem Aufbau mit einer Steinankerhemmung, mit Lagersteinen für alle Wellen und mit einem etwas höherwertigen Gesperr aufwarten konnte. Auch in dieser Serie gab es eine Version mit Digitalanzeige.

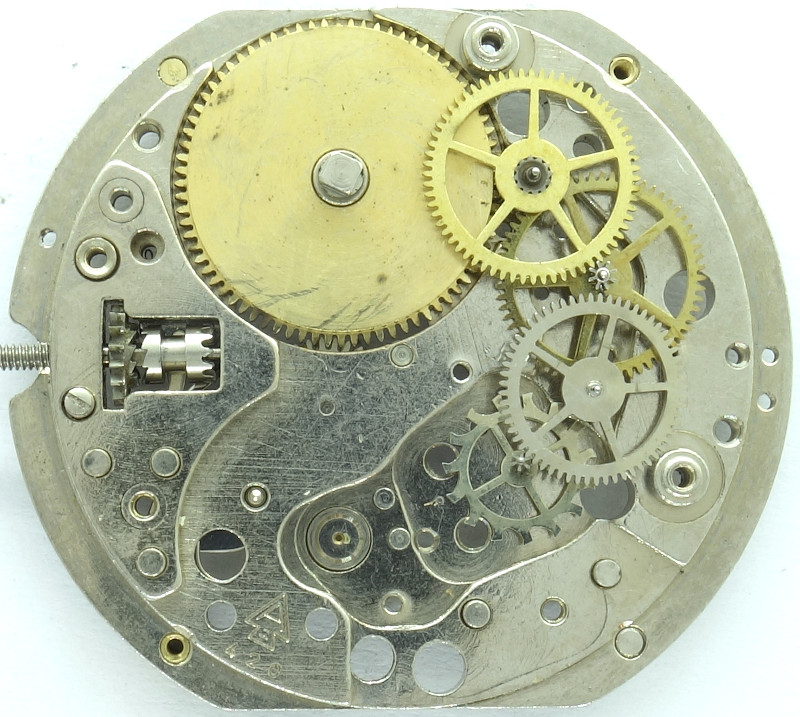

Das Räderwerk ist nach Roskopf-Bauweise aufgebaut, also ohne werksseitiges Minutenrad, dafür den vier Stufen nach dem Federhaus, Großbodenrad, Kleinbodenrad, außermittiges Sekundenrad und Ankerrad.

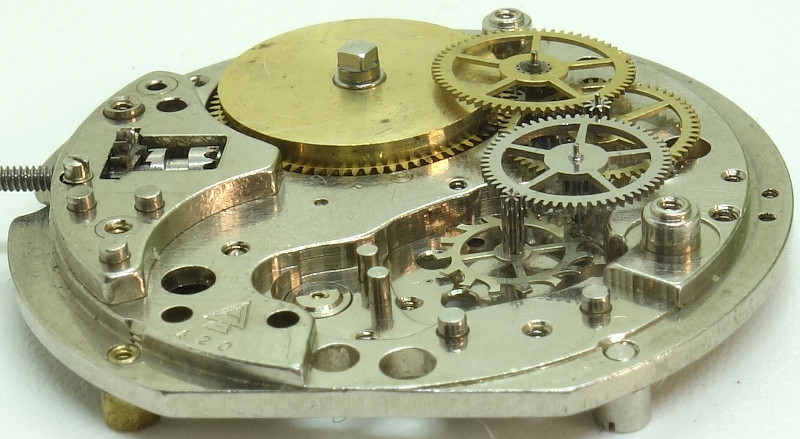

Interessant ist die Form des Ankerrades, das tatsächlich sehr an das eines Palettenankerwerks erinnert.

Das Amida 4350 besitzt eine einfache zweischenklige Ringunruh, die in zwei KIF-Protechoc-Stoßsicherungslagern mit Stahl- Lager- und Decksteinen läuft.

Die Schlagzahl dieses Stiftankerwerks beträgt 18000 Halbschwingungen pro Stunde, die nur direkt am Rückerzeiger justiert werden können.

Zifferblattseitig gibt es gleich mehrere Besonderheiten.

Zu allererst wird, wie bei Roskopf-Werken, das Zeigerwerk zifferblattseitig angetrieben, nur hier anders als bei echten Roskopfwerken nicht über eine Rutschkupplung auf dem Federhaus, sondern über eine Rutschkupplung auf dem Wechselrad, welches, angetrieben durch das Federhaus (unterers Wechselrad) gleichzeitig Minutenrohr und Stundenrad antreibt.

Hier kann man das (allerdings auf dem Kopf stehende) doppelte Wechselrad sehen, das silberartige Rad greift in das Federhaus ein, die anderen beiden Räder treiben Minutenrohr und Stundenrad an.

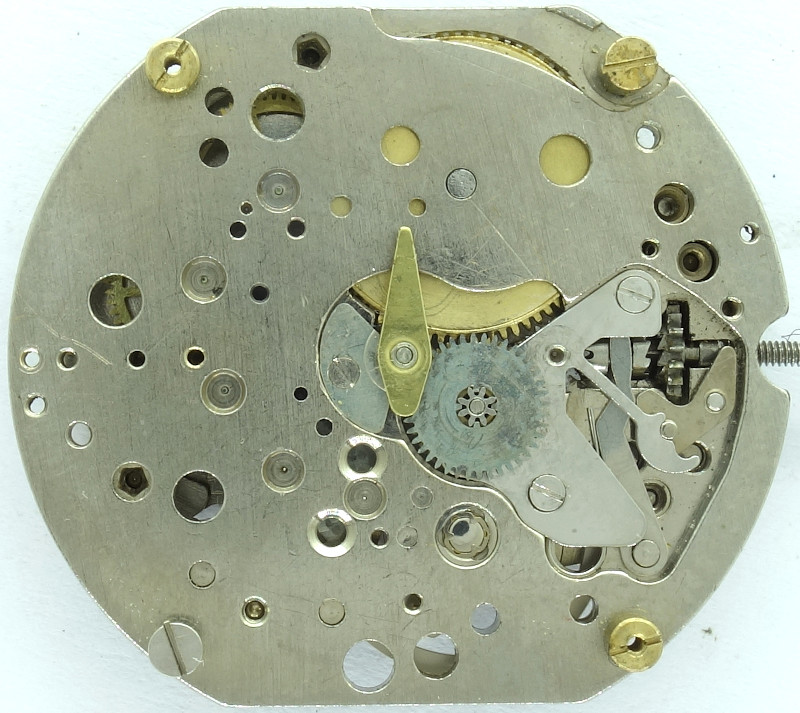

Letzteres bleibt beim Kaliber 4350 allerdings ungenutzt, weil die Digitalanzeige die Stundenscheibe über einen Hebel weiterschaltet, der anstelle eines Minutenzeigers auf dem Minutenrohr sitzt.

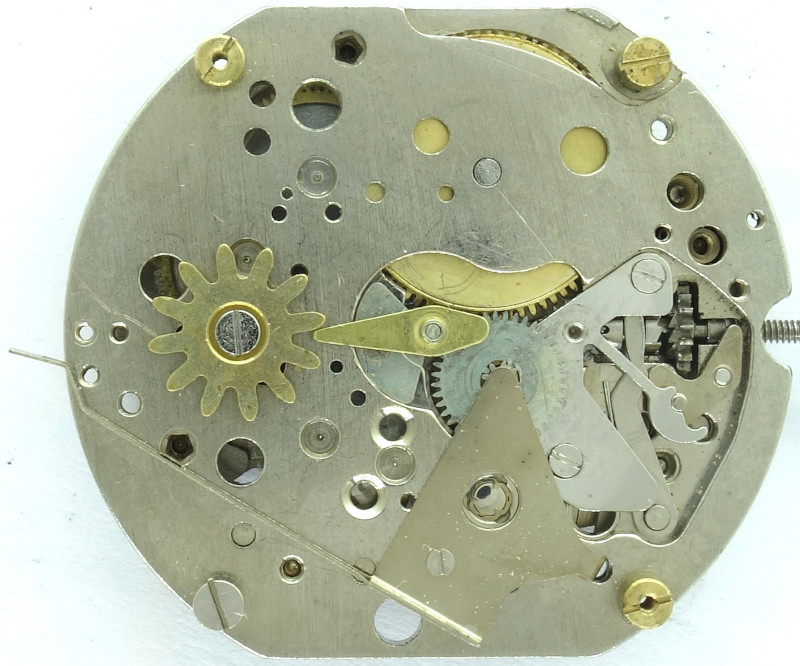

Und es wird noch interessanter, die Minutenscheibe wird ebenfalls über das Wechselrad angetrieben und wird später auf das hier noch offene Loch auf der Winkelhebelfeder montiert!

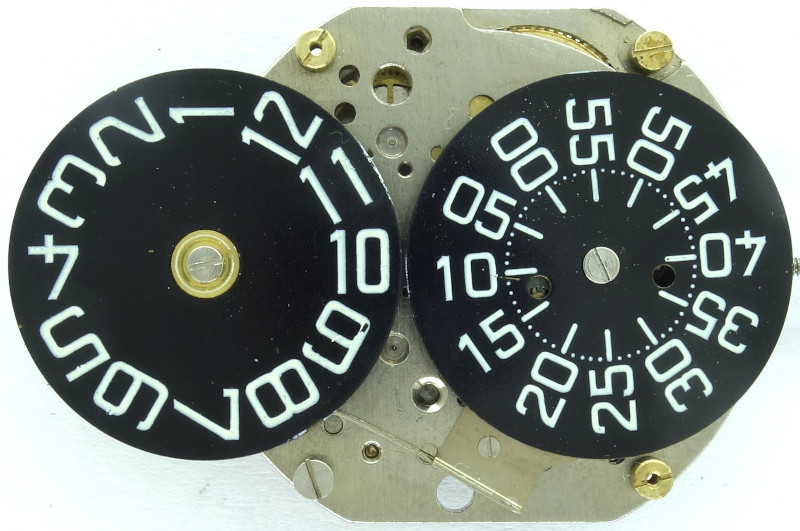

Die beiden Scheiben für Stunden (links) und Minuten (rechts) verraten, dass die Stunden geschaltet, die Minuten gleitend aktualisiert werden.

Kurios ist auch, wie weit nach außen (auf der linken Seite) das Stundenrad über das Werk hinaus geht. Auf diese Weise konnte man ohne Überlappung Stunden und Minuten direkt nebeneinander anzeigen.

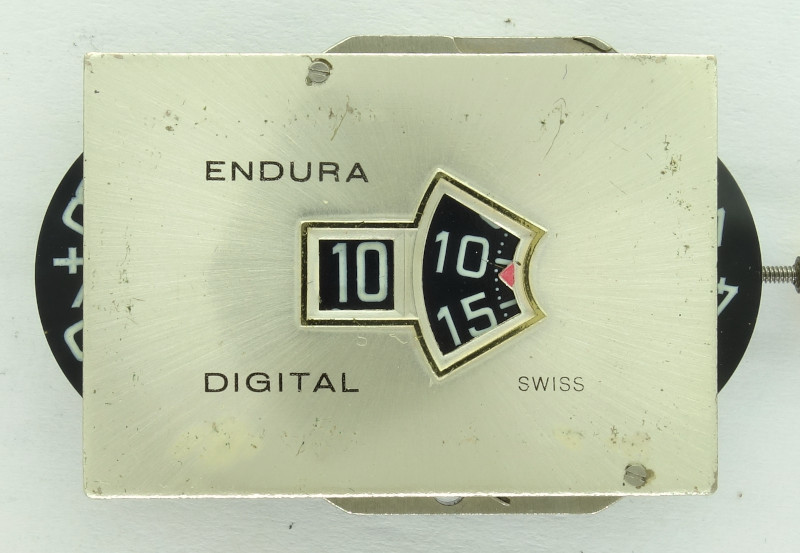

Bei den “Digitrend”-Modellen führte das allerdings zwangsweise dazu, dass zwischen Stunden- und Minutenanzeige ein großer Abstand besteht, da durch die Umlenkung die Zahlen von “unten” angezeigt werden mußten, und nicht von der Mitte des Werks.

Im Labor

Zeitwaagen-Ergebnis

Für ein Stiftankerwerk, das aus mehreren Ersatzteilspendern zusammengebaut wurde, ist das Ergebnis im Rahmen dessen, was zu erwarten ist. Auffällig ist der große Amplituden-Unterschied zwischen den hängenden und liegenden Lagen, möglicherweise verursacht durch die steinlose Lagerung der Unruhachse.
