Pierce 861 SC

Beschreibung

Ein seltener Vertreter, was Armbanduhrwerke betrifft, ist Pierce, früher auch bekannt unter dem Markennamen “Eclipse”. Pierce ist hauptsächlich für seine ungewöhnlich konstruierten Chronographenwerke und frühe Automaticwerke mit Rüttelaufzug bekannt.

Das Pierce 861 SC ist dagegen ein reines Handaufzugskaliber mit Zentralsekundenindikation, und war mit seinem Durchmesser von 8 3/4 Linien (19,3mm) für Damenuhren gedacht.

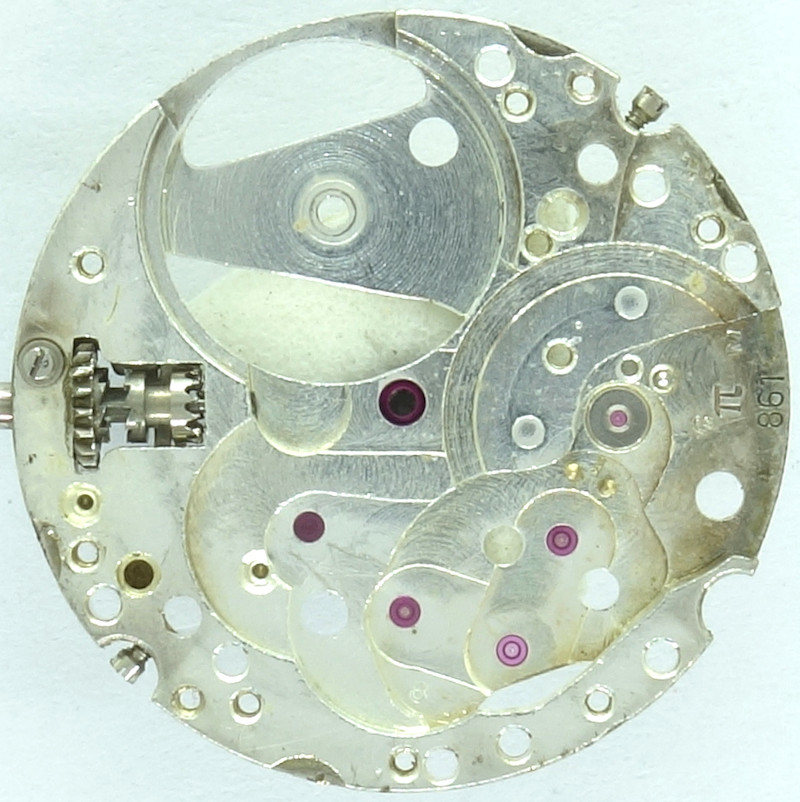

Pierce 861 SC: Grundplatine

Grundplatine

Für die damalige Zeit ungewöhnlich ist, dass auch das Minutenrad steingelagert war, ansonsten ist die Verarbeitung typische Standard der 1940er und 1950er Jahre.

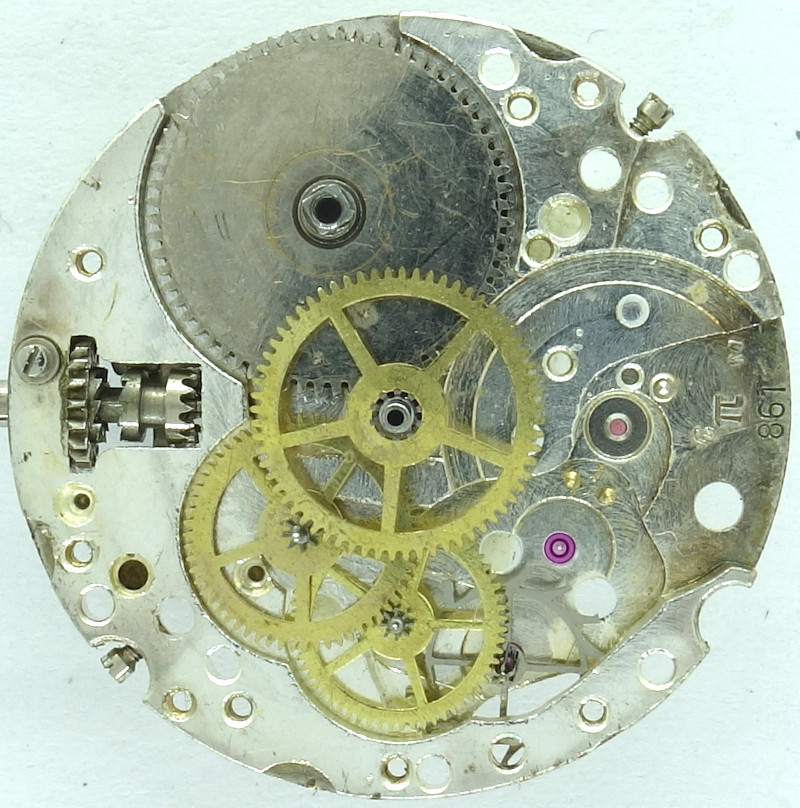

Pierce 861 SC: Räderwerk

Räderwerk

Das Räderwerk kommt mit vergleichweise großen Rädern aus, wobei aus Platzgründen das Ankerrad teilweise offen auf der Zifferblattseite zugängig war (der abgeschrägte Rand dort erforderte die Öffnung).

Vom Aufbau her folgt das Räderwerk dem gewohnten Standard mit Federhaus, direkt angetriebenem, zentralen Minutenrad, Kleinbodenrad, Sekundenrad auf 6 Uhr und Ankerrad.

Das Kleinbodenrad treibt über ein zweites Rad, das werksseitig oberhalb der Räderwerksbrücke auf das Trieb gepresst wurde, das Zentralsekundentrieb an, welches nur durch eine Blattfeder fixiert ist.

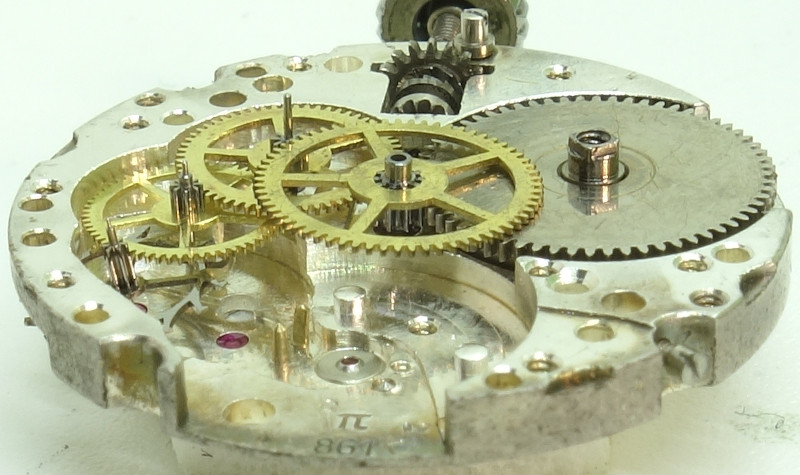

Pierce 861 SC: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die schweizer Palettenankerhemmung wird über eine zweischenklige Schraubenunruh reguliert. Diese ist bereits in zwei Incabloc-Stoßsicherungen gelagert.

Mit Hilfe eines langen Rückerzeigers kann die Schlagzahl von 18000 Halbschwingungen pro Stunde justiert werden.

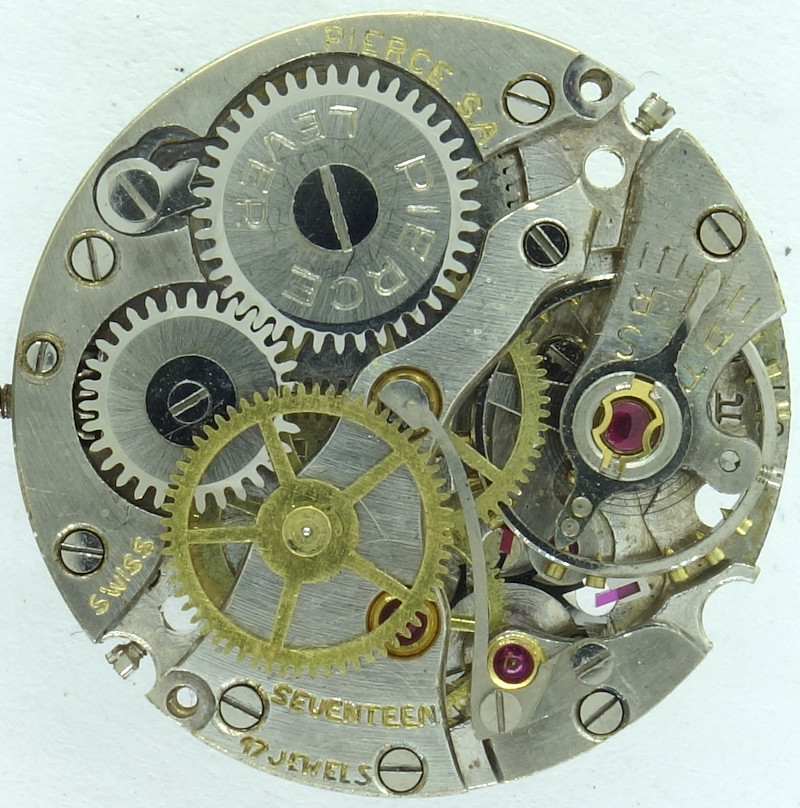

Pierce 861 SC: noch ohne Zentralsekunde

noch ohne Zentralsekunde

Das Pierce 861 SC besitzt einen separaten Ankerradkloben, auf dessen Oberseite die Blattfeder für die Lagerung des Zentralsekundentriebs befestigt wird.

Alle sichtbaren Lager auf der Werksseite sollen mit goldfarbigen Einfassungen den Eindruck erwecken, dass Chatons zum Einsatz kommen. Es sind aber natürlich nur eingepreßte Lagersteine.

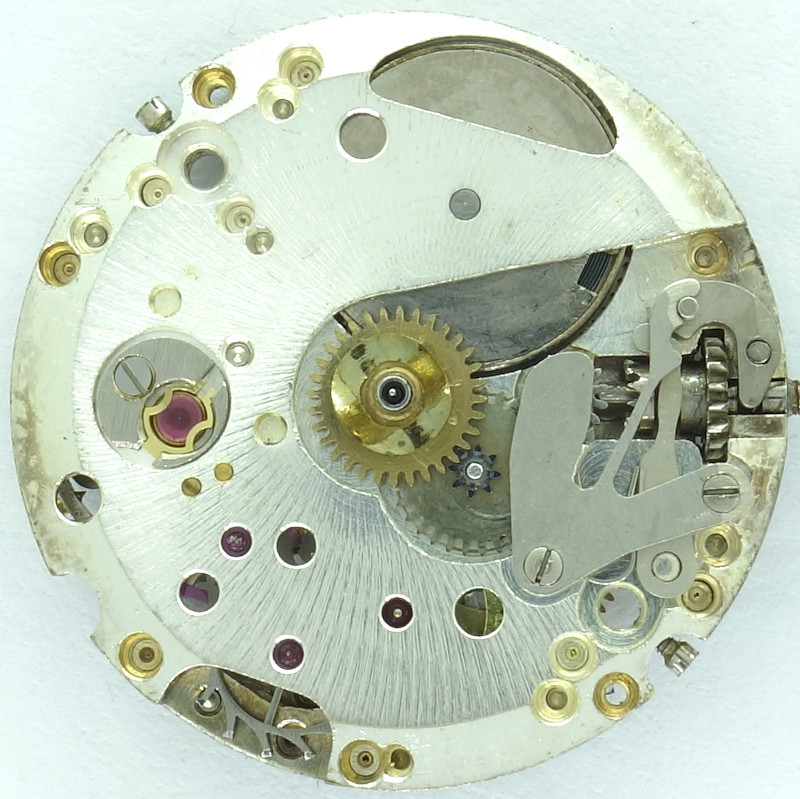

Pierce 861 SC: Pierce 861 SC: Zifferblattseite

Pierce 861 SC: Zifferblattseite

Zifferblattseitig wird auf das optische Gimmick der Einfassung verzichtet. Dafür läßt sich hier schön der Kupplungsaufzug, das Incabloc-Lager und die Abschrägung der Grundplatine erkennen, sowie die beiden seitlichen Schrauben, die jeweils an einer entsprechenden Einbuchtung die Zifferblattfüße fixieren.

Technische Daten

Hersteller:Pierce
Kaliber:861 SC
Basiskaliber:Pierce 861
Größe:8 3/4''' (gemessen: 19,3mm)
Halbschwingungen pro Stunde:18000
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Monometallische Schraubenunruh (zweischenklig)
Stoßsicherung(en): Incabloc
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad)
  • Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Befestigung Winkelhebel:geschraubt
Ausstattung:
  • SCI (indirekte Zentralsekunde)
Referenzen: Ebauches: Tome 2, 118
Feilner: Bl.22 888
Flume: K1 19
Inventarnummer:23013

Anwendungsgalerie

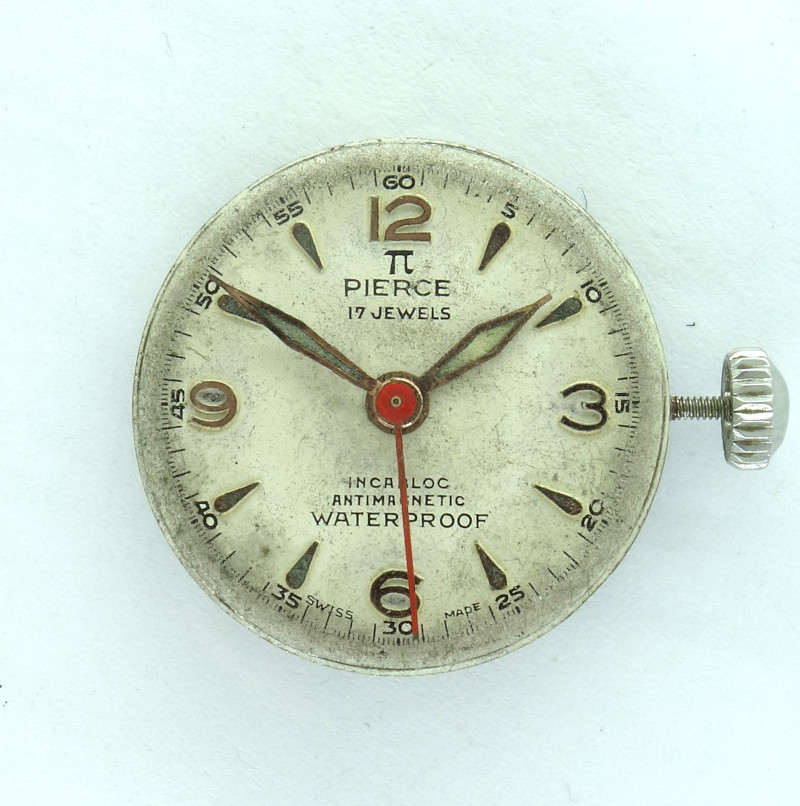

Pierce 861 SC: Pierce Damenuhr  (Gehäuse fehlt)

Pierce Damenuhr (Gehäuse fehlt)
