Raketa 2609A
Beschreibung

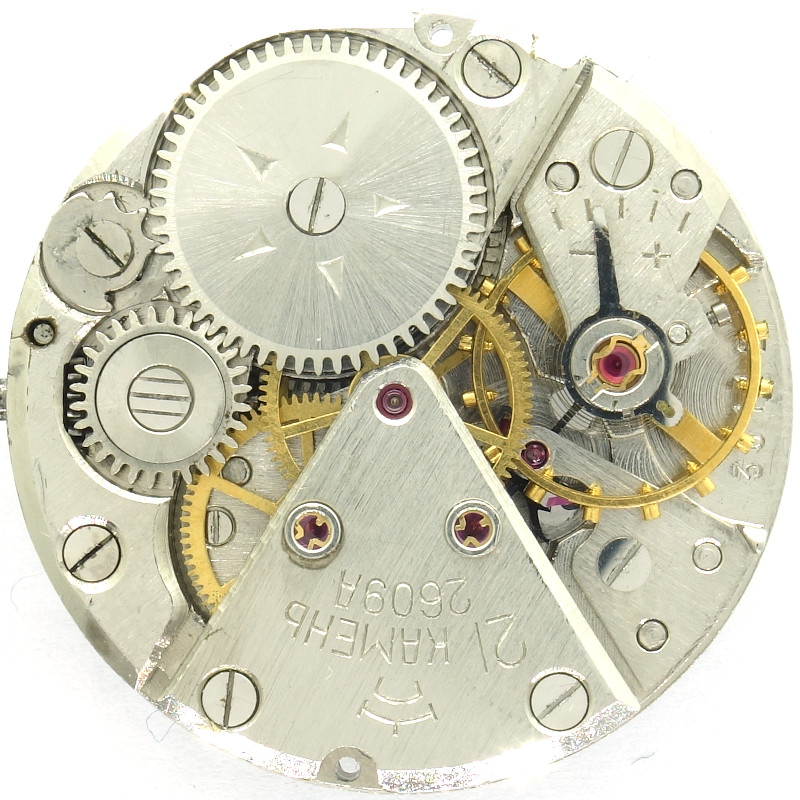

Die überarbeitete Version des 11 1/2 linigen Handaufzugswerks Raketa 2609, ist das hier vorliegende Kaliber Raketa 2609A.
Es unterscheidet sich im Wesentlichen darin, dass fünf Decksteine verbaut sind, zwei für das Ankerrad, zwei für das Kleinbodenrad (die beiden oberen Decksteine jeweils mit einer Stoßsicherung) und eines für das werksseitige Ankerlager. Letzteres ist deswegen bemerkenswert, weil es technisch unnötig ist (die Ankerwelle läuft stets trocken, ohne Öl) und gleichzeitig das Sekundenrad keinen Deckstein bekommen hat, obwohl es hier durchaus sinnvoll gewesen wäre.

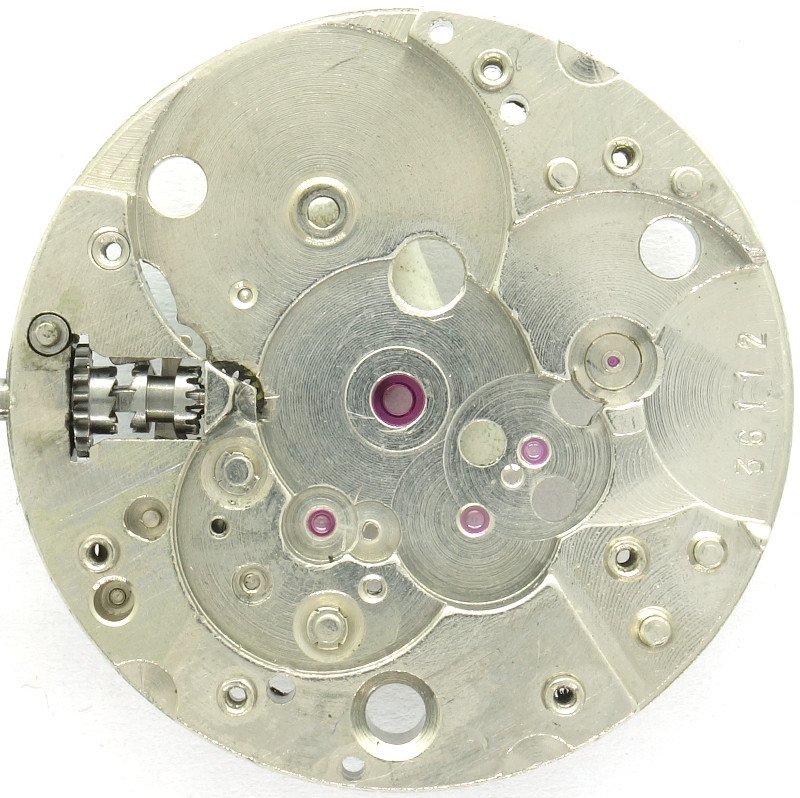

Grundplatine
An der Ausführung hat sich nichts geändert, es ist nach wie vor ordentlich verarbeitet, und wie man sieht, bis auf das Federhauslager auch üppig mit Lagersteinen ausgestattet.

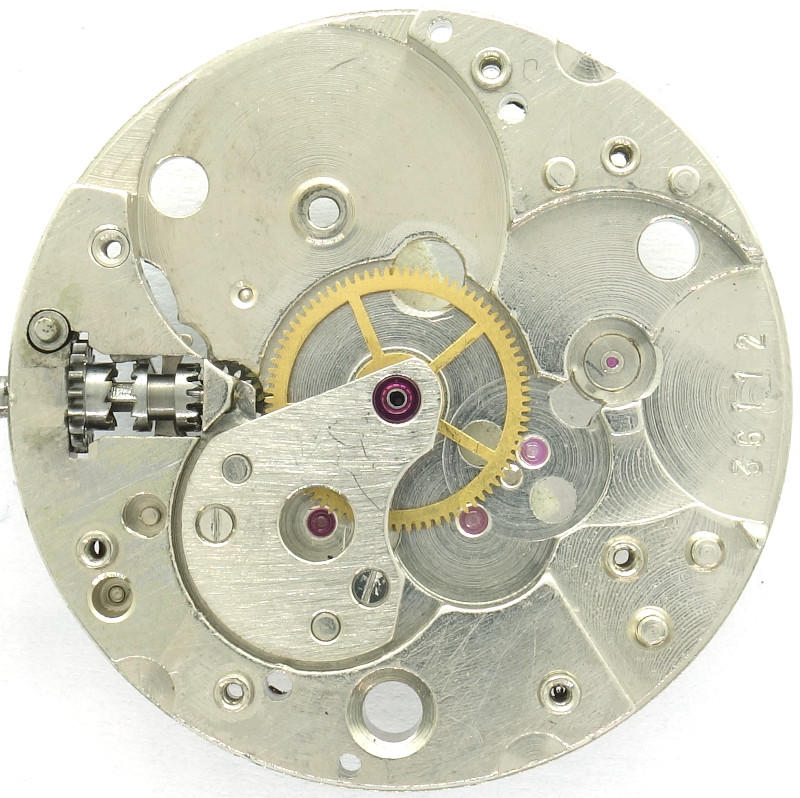

Grundplatine mit Minutenrad
Konstruktiv ist auch alles beim alten geblieben, das Federhaus treibt das zentrale Minutenrad an, welches unter einem eigenen Kloben gelagert ist.

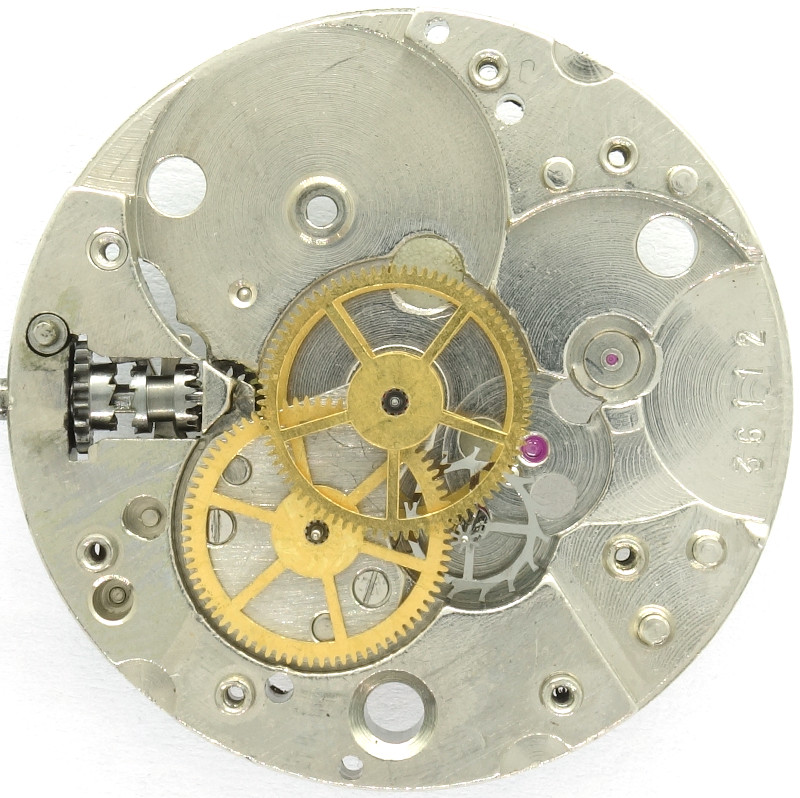

Räderwerk
Auf das Minutenrad folgen Kleinbodenrad, Zentralsekundenrad und Ankerrad. Letzteres besitzt ungewöhnlich kurze Zähne.
Ale Hemmung wird eine schweizer Palettenankerhemmung genutzt.

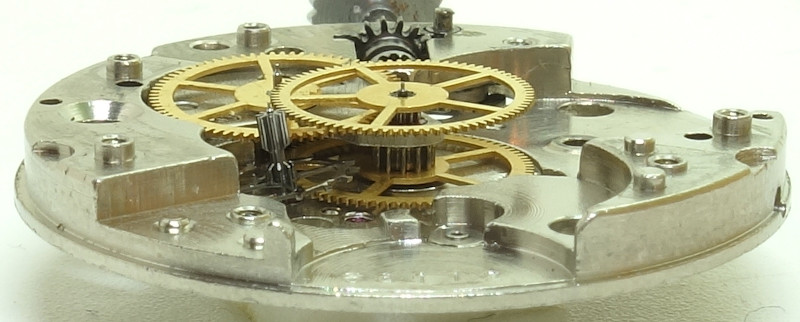

Seitenansicht des Räderwerks
Die schöne, goldfarbige Schraubenunruh arbeitet mit 18000 Halbschwingungen pro Stunde. Sie ist in einem Paar Incabloc-Stoßsicherungen gelagert, und ihre Frequenz kann jetzt mit einem langen Rückerzeiger reguliert werden.
Auch hier kommt wieder eine gebogene Endkurve a la Breguet zum Einsatz.
Und noch ein Detail: Wie schon beim Vorängermodell sind auch hier die Unruhschrauben stets im gleichen Abstand, was den Verdacht offen läßt, dass sie mehr kosmetischen Zweck haben, denn zur tatsächlichen Auswuchtung der Unruh gedacht sind. Nichtsdestotrotz zeigt sich auf der Zeitwaage eine überraschend niedrige Lagendifferenz, was den Abfallfehler betrifft.

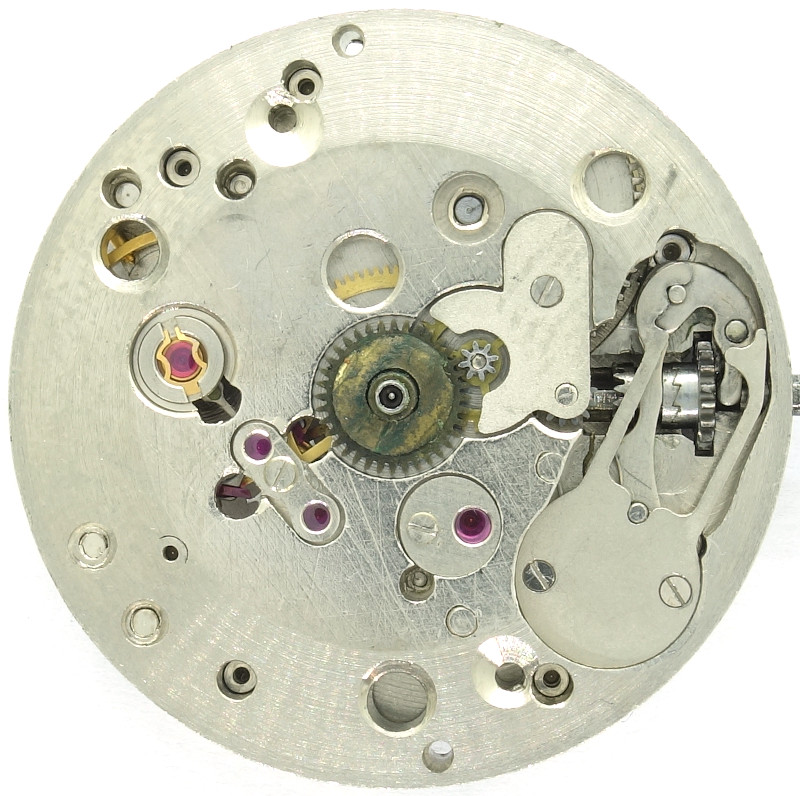

Raketa 2609A: Zifferblattseite
Zifferblattseitig ist der robust ausgeführte Kupplungsaufzug zu sehen, sowie die drei besagten Decksteine und das Incabloc-Lager.
Die Sicherungsabdeckung des Wechselrads ist im Vergleich zum Raketa 2609 ein wenig einfacher geformt, erfüllt aber exakt denselben Zweck.
Im Labor
Zeitwaagen-Ergebnis
Auf der Zeitwaage zeigt dieses alte, und sicher nicht immer gut behandelte Werk eine, den Umständen entsprechende, ordentliche Performance| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -1 s/Tag | 273° | 0.7ms |
| Zifferblatt unten | -3 s/Tag | 270° | 0.6ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -20 s/Tag | 244° | 1.2ms |
| Krone oben (3 oben) | -23 s/Tag | 248° | 1.1ms |
| Krone links (6 oben) | -19 s/Tag | 220° | 0.7ms |
| Krone unten (9 oben) | -45 s/Tag | 218° | 0.7ms |
Technische Daten
| Hersteller: | Raketa |
| Kaliber: | 2609A |
| Größe: | 11 1/2''' (gemessen: 25,9mm) |
| Höhe: | 4,5mm |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 21 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): |
Incabloc |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Rückerzeiger mit langem Arm |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Loch/Löcher |
| Befestigung Winkelhebel: | gesteckt |
| Ausstattung: |
|
| Inventarnummer: | 23050 |
Anwendungsgalerie

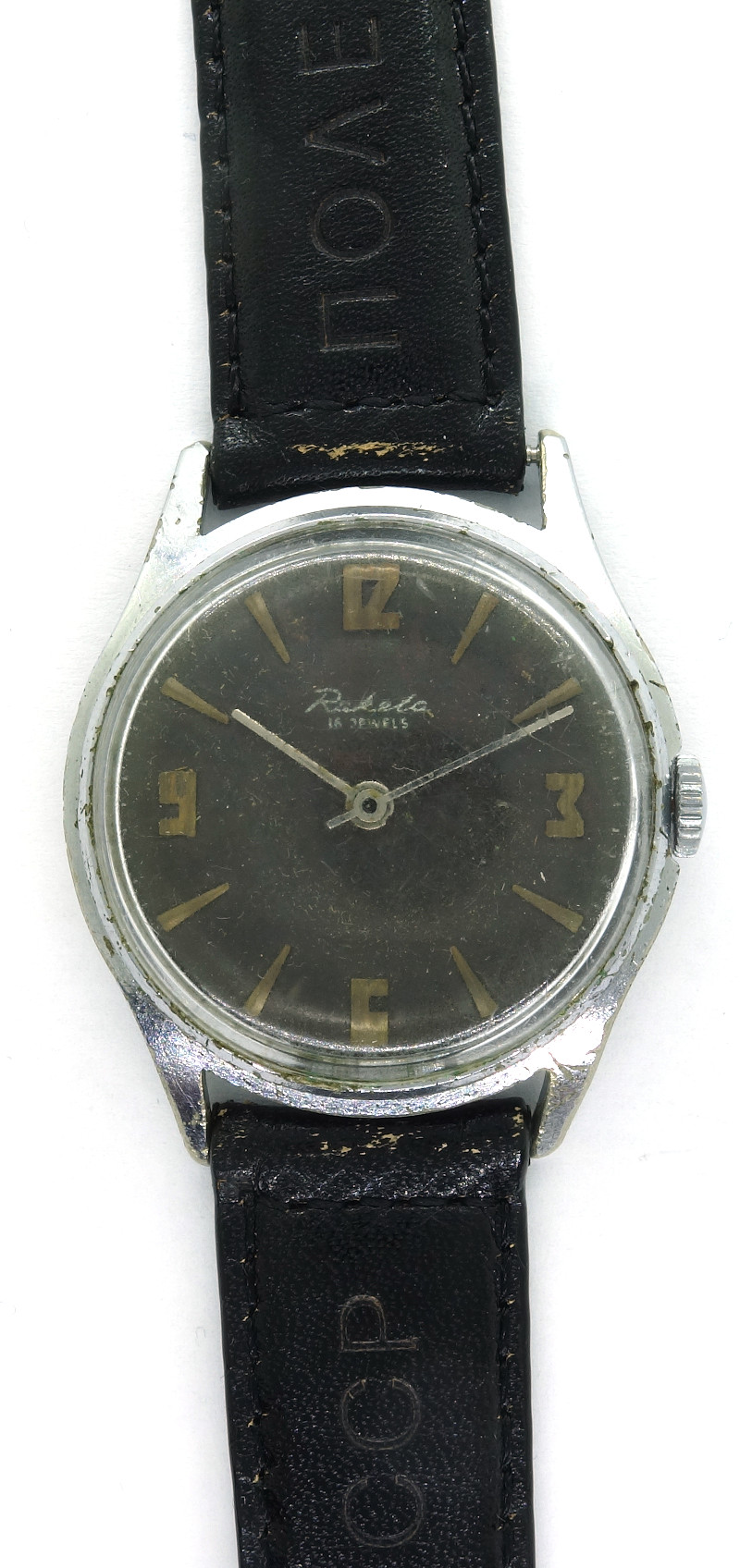

Raketa Herrenuhr
Verwandte Werke
- Raketa 2609 : Kurzer Rückerzeiger, keine Decksteine
- Raketa 2609A : Langer Rückerzeiger, fünf Decksteine
