Zaria 2009

Beschreibung

Eines der frühen Handaufzugswerke mit Zentralsekundenanzeige für Damenuhren war das 8 3/4 linige Kaliber Zaria 2009, das zumindest optisch starke Ähnlichkeiten mit dem schweizer AS 1240 aufweist.

Zaria 2009: Grundplatine

Grundplatine

Die Verarbeitung dieses Palettenankerwerks ist einwandfrei, bis auf das Minutenrad und das Federhaus sind alle wichtigen Lager mit Steinen ausgekleidet.

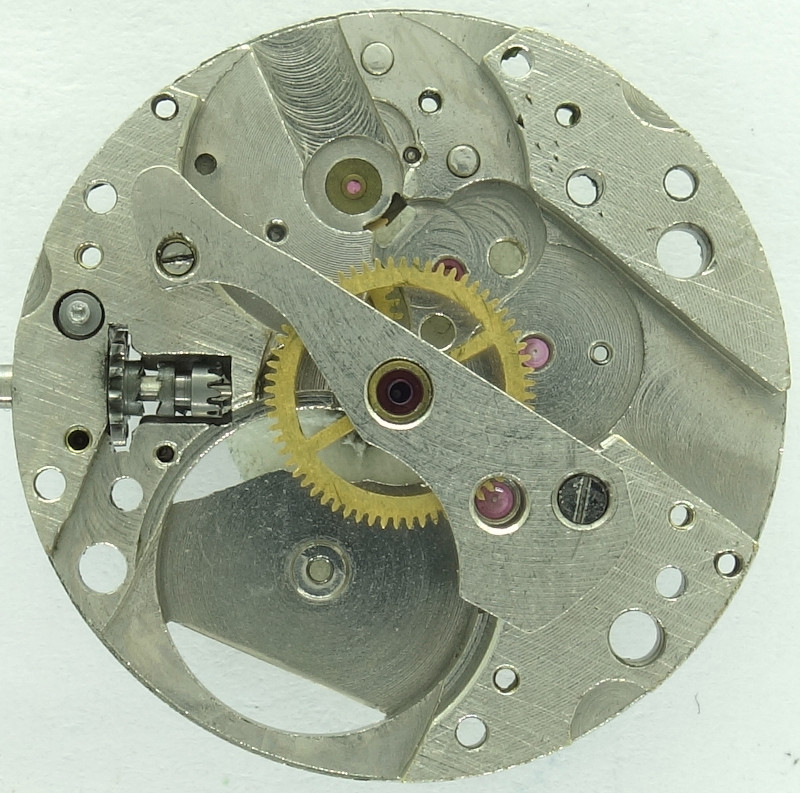

Zaria 2009: Grundplatine mit Minutenradbrücke

Grundplatine mit Minutenradbrücke

Das Zaria 2009 nutzt den typischen kompakten Räderwerksaufbau eines Handaufzugswerks mit Zentralsekunde, bei dem das Federhaus das zentrale Minutenrad antreibt, welches unter einer eigenen Brücke gelagert ist.

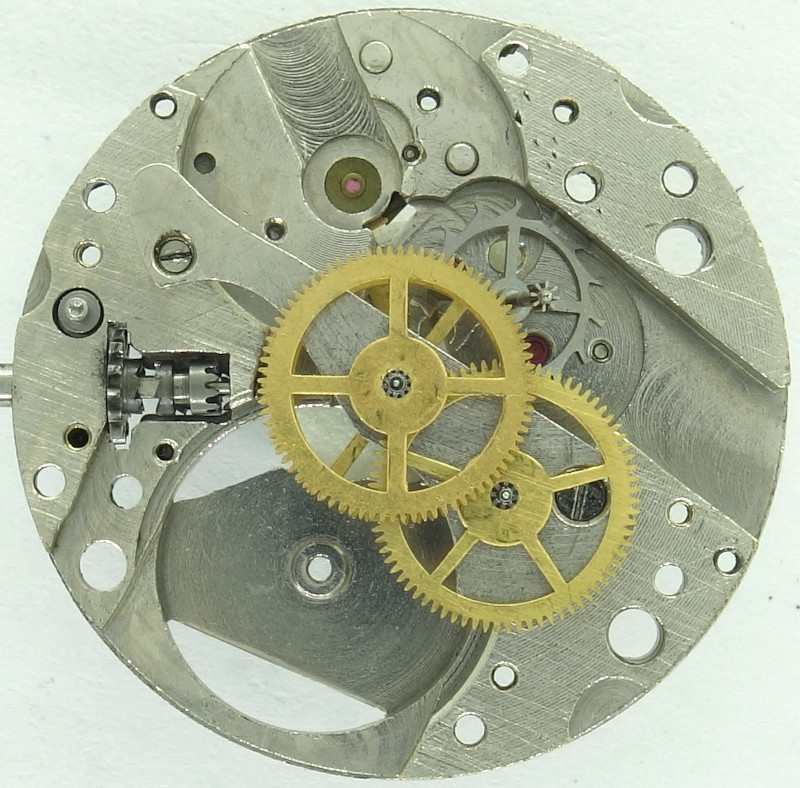

Zaria 2009: Räderwerk

Räderwerk

Auf das Minutenrad folgen das Kleinbodenrad, das Zentralsekundenrad, das im direkten Kraftfluss liegt, und das Ankerrad.

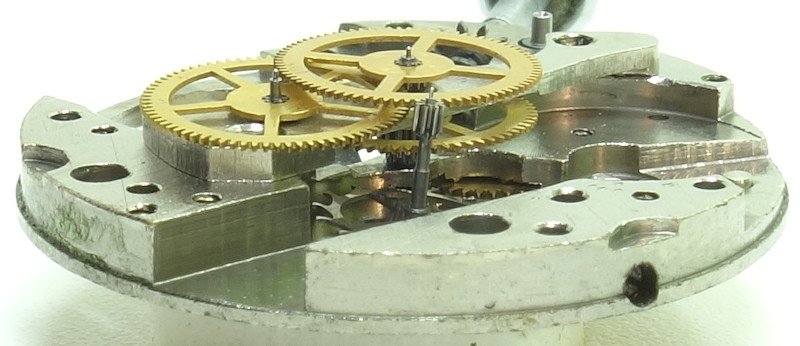

Zaria 2009: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Als Unruh kommt eine goldfarbige, zweischenklige, vermutlich Glucydur-Ringunruh zum Einsatz, die noch gemächlich mit 18000 Halbschwingungen pro Stunde arbeitet.

Sie ist in einem Paar hauseigener Stoßsicherungen gegen Stöße gesichert.

Zaria 2009: Zaria 2009: Zifferblattseite

Zaria 2009: Zifferblattseite

Auf der Zifferblattseite erkennt man neben dem auffälligen Stoßsicherungslager zwei Decksteine für Anker- und Kleinbodenrad. Damit konnte die für die Vermarktung wichtige Zahl von 17 Steinen erreicht werden.

Ansonsten wäre noch der Kupplungsaufzug erwähnen, mit seiner charakteristisch geformten Winkelhebelfeder und dem Kupplungshebel, der mit einer Schraube das Kupplungstrieb führt.

Im Labor

Das gemessene Werk ais der Vesna-Damenuhr bekam einen einfachen Service spendiert.

Zeitwaagen-Ergebnis

Auch wenn die Amplituden sehr hoch sind, sind die Gangwerte doch recht bescheiden, und großen Schwankungen unterworfen.

horizontale Lagen
Zifferblatt oben -10...+10 s/Tag 336° 0.0ms
Zifferblatt unten +-0...+20 s/Tag 338° 0.2ms
vertikale Lagen
Krone rechts (12 oben) -5...+20 s/Tag 301° 0.0ms
Krone oben (3 oben) +90 s/Tag 281° 0.4ms
Krone links (6 oben) +70 s/Tag 299° 0.5ms
Krone unten (9 oben) +10...+30 s/Tag 305° 0.2ms

Technische Daten

Hersteller:Zaria
Kaliber:2009
Größe:8 3/4''' (gemessen: 20,0mm)
Höhe:4,79mm
Halbschwingungen pro Stunde:18000
Hebewinkel:44.3°
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Glucydur-Ringunruh (zweischenklig)
Stoßsicherung(en): Zaria
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad
  • Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Befestigung Winkelhebel:gesteckt
Ausstattung:
  • SCD (direkte Zentralsekunde)
Referenzen: Flume: K3 13
Inventarnummer:23033

Anwendungsgalerie

Zaria 2009: Vesna Damenuhr

Vesna Damenuhr

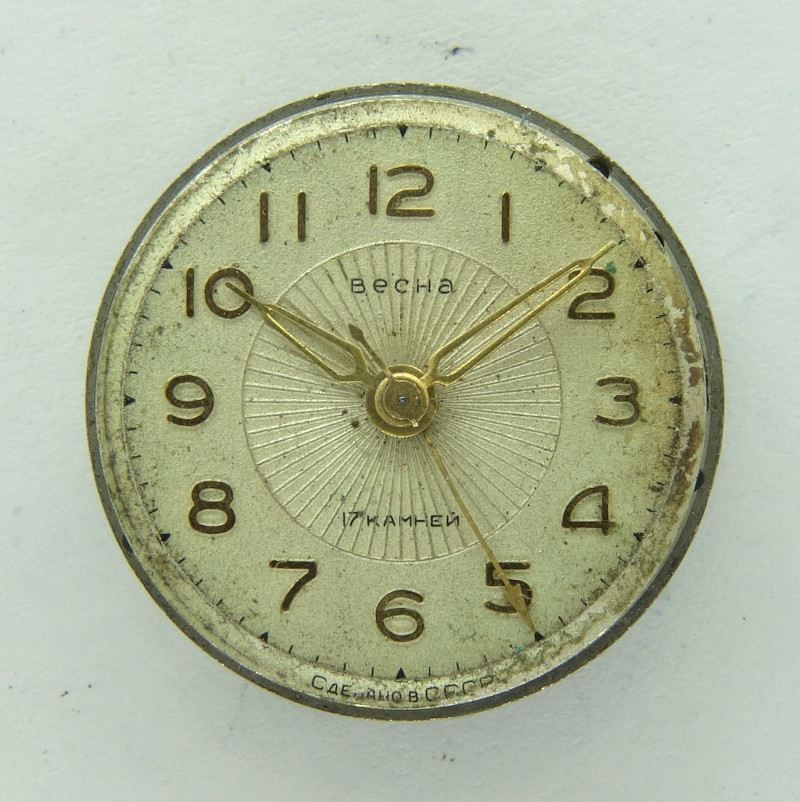

Zaria 2009: Vesna Damenuhr  (Gehäuse fehlt)

Vesna Damenuhr (Gehäuse fehlt)

Zaria 2009: Vesna Damenuhr ohne Sekundenanzeige  (Gehäuse fehlt)

Vesna Damenuhr ohne Sekundenanzeige (Gehäuse fehlt)

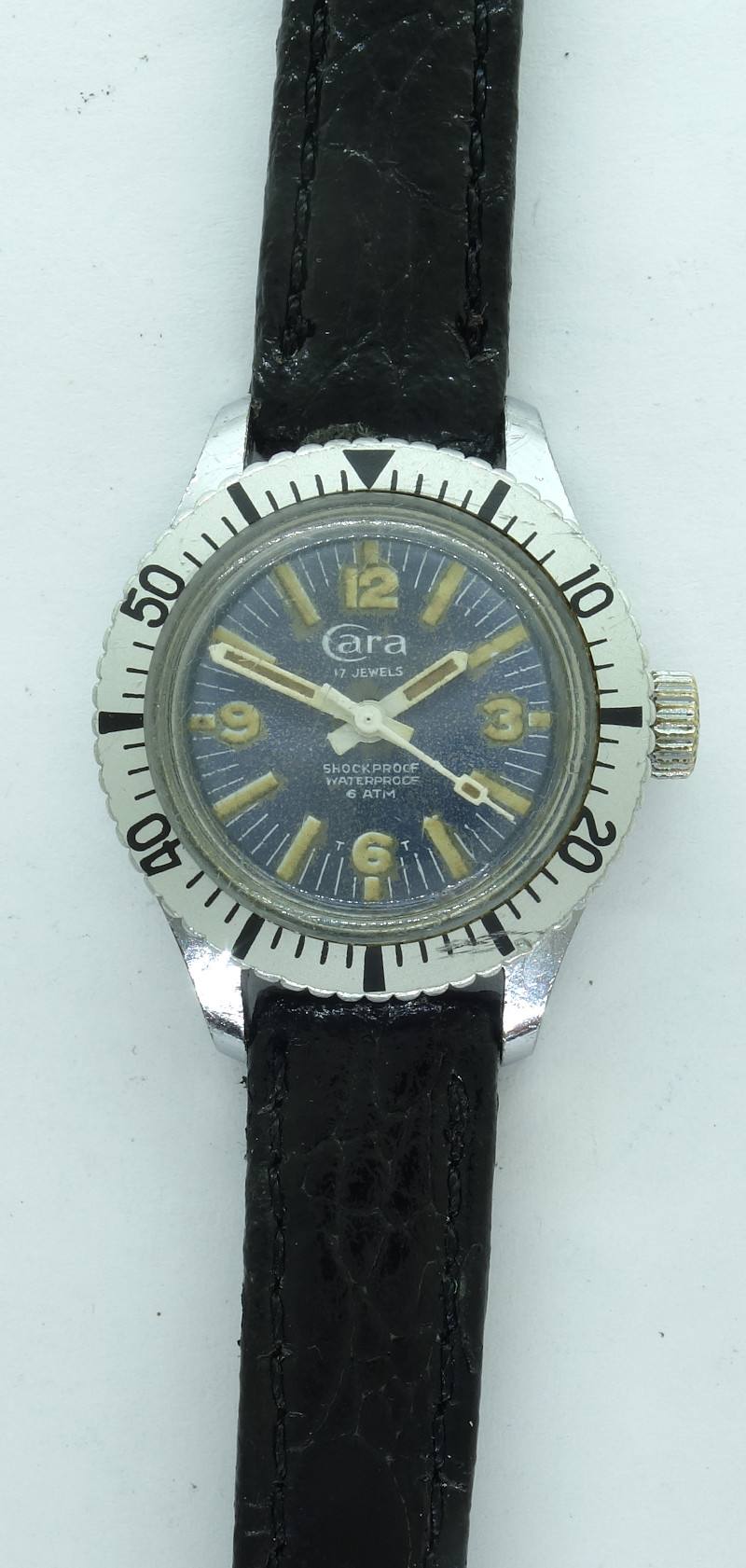

Zaria 2009: Cara Damen-Taucheruhr

Cara Damen-Taucheruhr

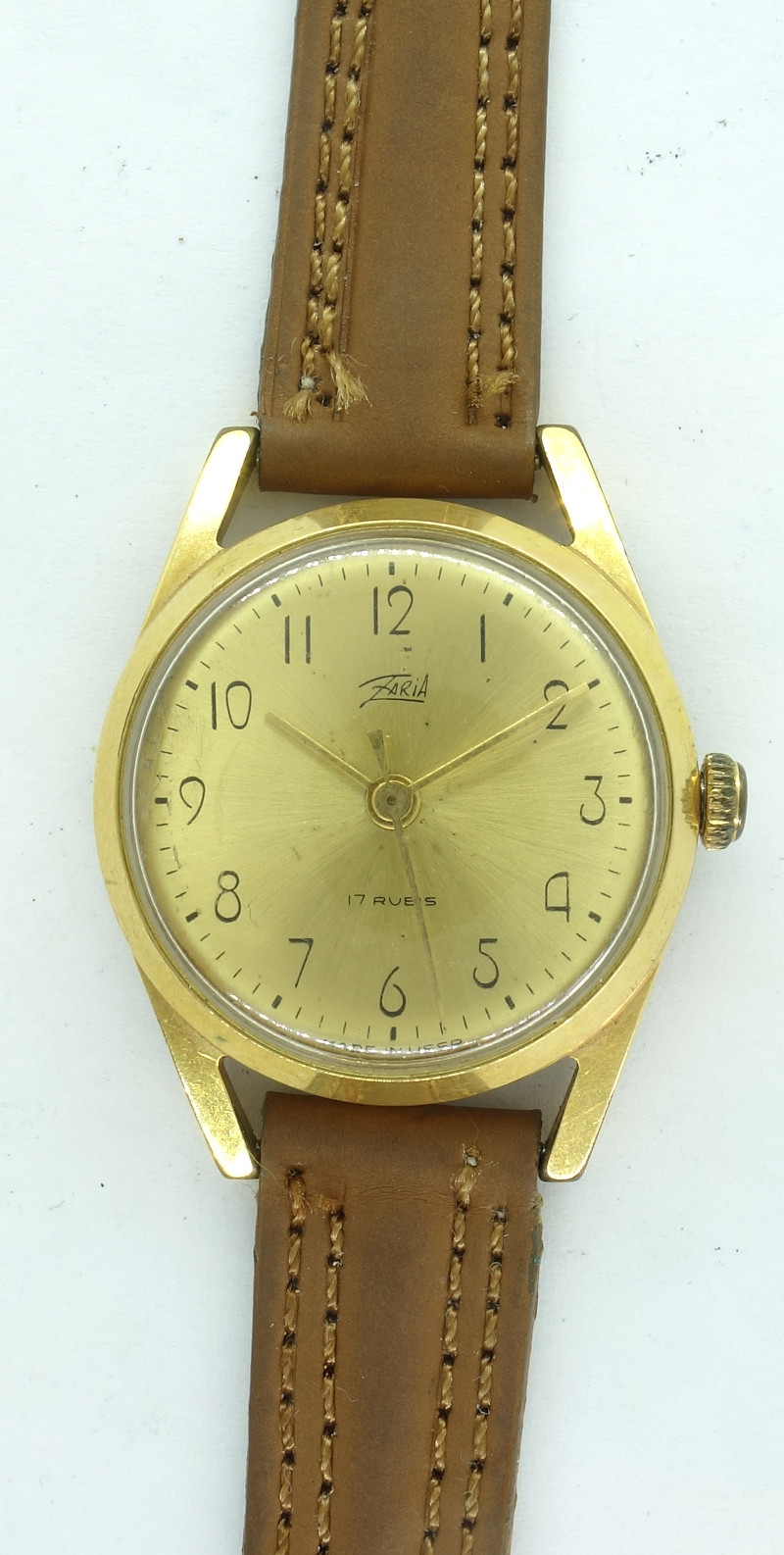

Zaria 2009: Zaria Damenuhr

Zaria Damenuhr

Dieses Werk in mehreren Exemplaren, sowie in der Vesna-Damenuhr ist eine Spende von Jake R.Kaywell an das Uhrwerksarchiv. Ganz herzlichen Dank für die tolle Unterstützung
