Poljot 2209

Beschreibung

1961 brachte die erste Moskauer Uhrenfabrik (ab 1963: Poljot) ein extraflaches, nur 2,9mm hohes Handaufzugswerk auf den Markt, um den Bedarf nach besonders flachen Armbanduhren zu stillen. Mit nur 22mm Durchmessern (9 3/4 Linien) konnte es ideal in jene im In- und Ausland stark nachgefragten Uhren eingebaut werden.

Auf der Leipziger Messe bekam es deswegen 1963 die Goldmedaille verliehen und es wurde bis 1975 produziert.

Die ersten etwa 1000 Exemplare, produziert zwischen 1961 und 1963, sind auch unter dem Namen “Vympel” bekannt (mit einem anderen Logo der ersten Moskauer Uhrenfabrik), danach begann die reguläre Produktion bei Poljot, und später auch bei Luch.

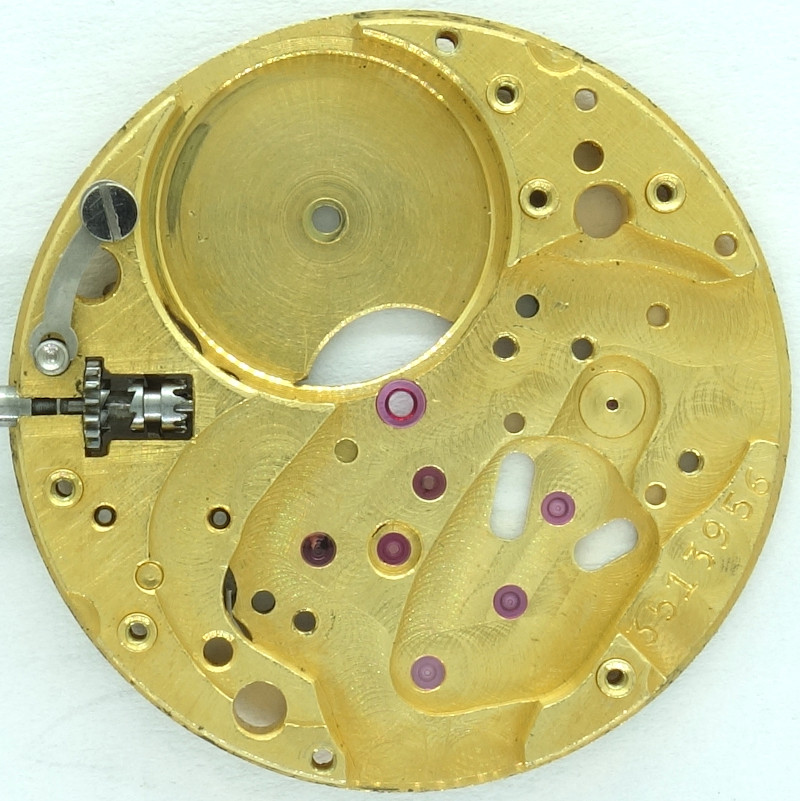

Natürlich müssen bei einem so kleinen Werk Reibungsverluste minimiert werden deswegen sind alle wichtigen Lager mit Steinen ausgekleidet.

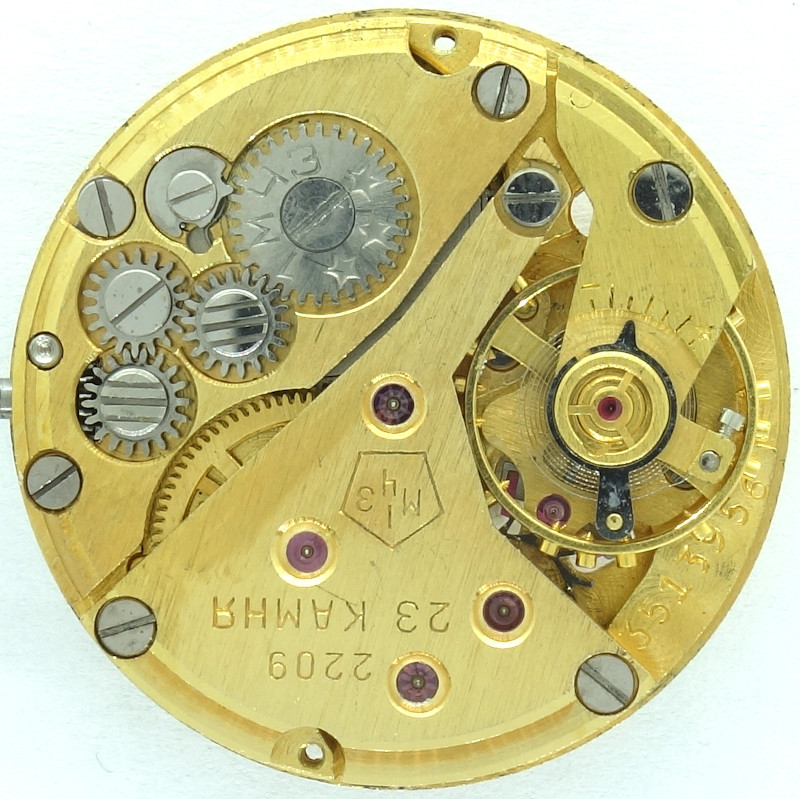

Auch sonst macht die goldfarbige Ausführung des Werks einen sehr guten Eindruck!

Um Platz in der Höhe zu sparen, und trotzdem noch eine Zentralsekundenanzeige zu realisieren, mußte tief in die Trickkiste geriffen werden:

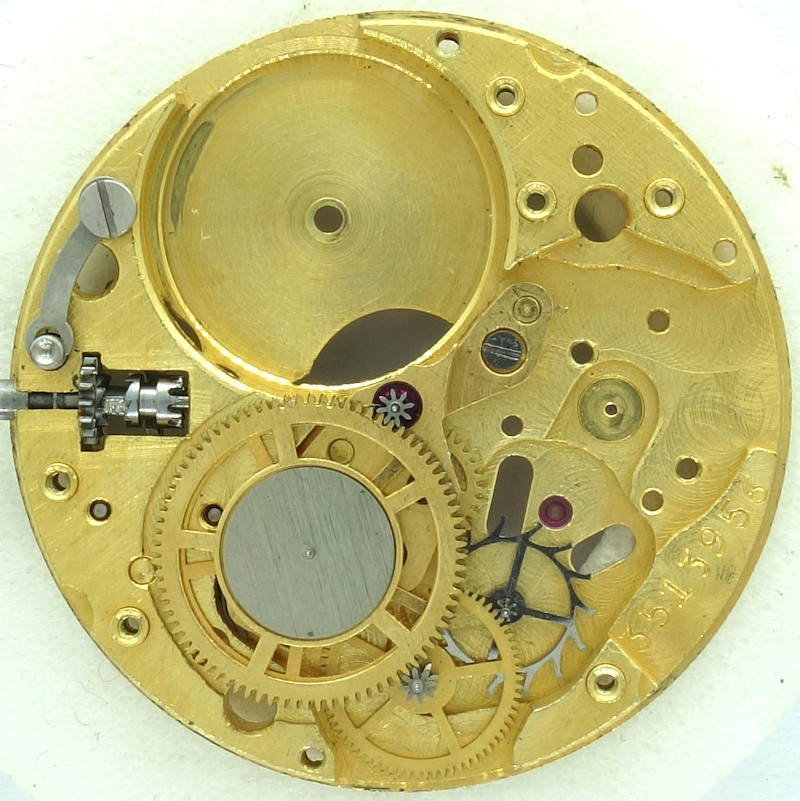

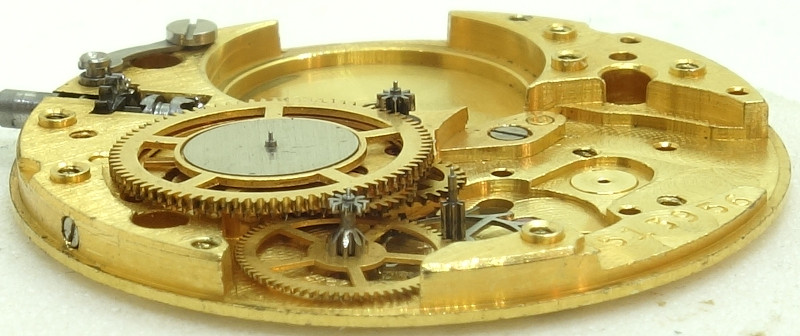

Das vom Federhaus direkt angetriebene Minutenrohr treibt direkt, ohne Untersetzung, ein kleines Übertragungsrad an, auf das ein ebenfalls recht klein ausgeführtes Zwischenrad mit Untersetzung folgt.

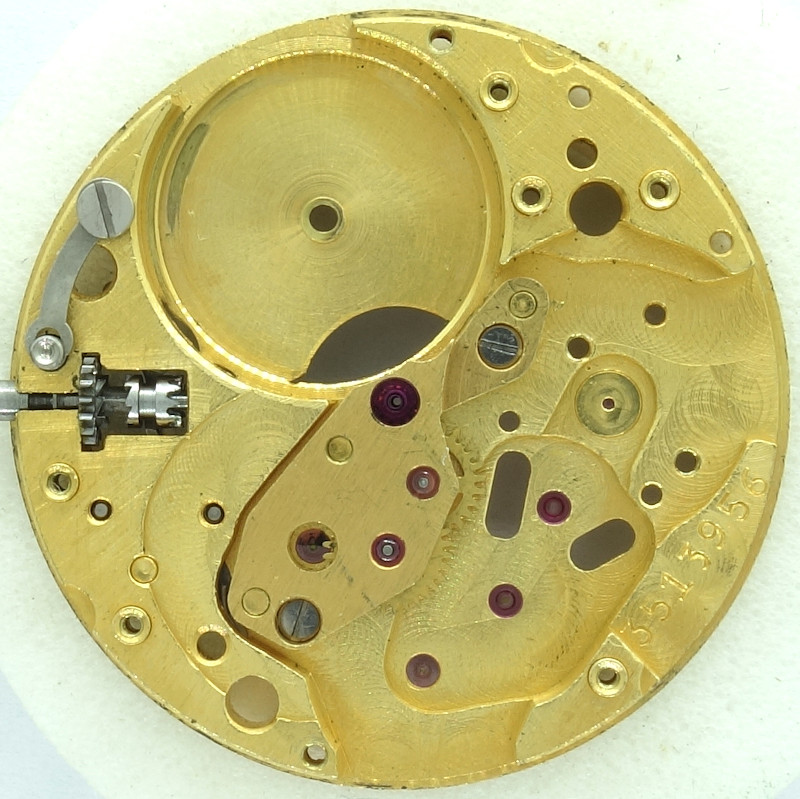

Minutenrad, sowie die beiden Übertragungs- und Zwischenräder sind unter einer eigenen Brücke gelagert.

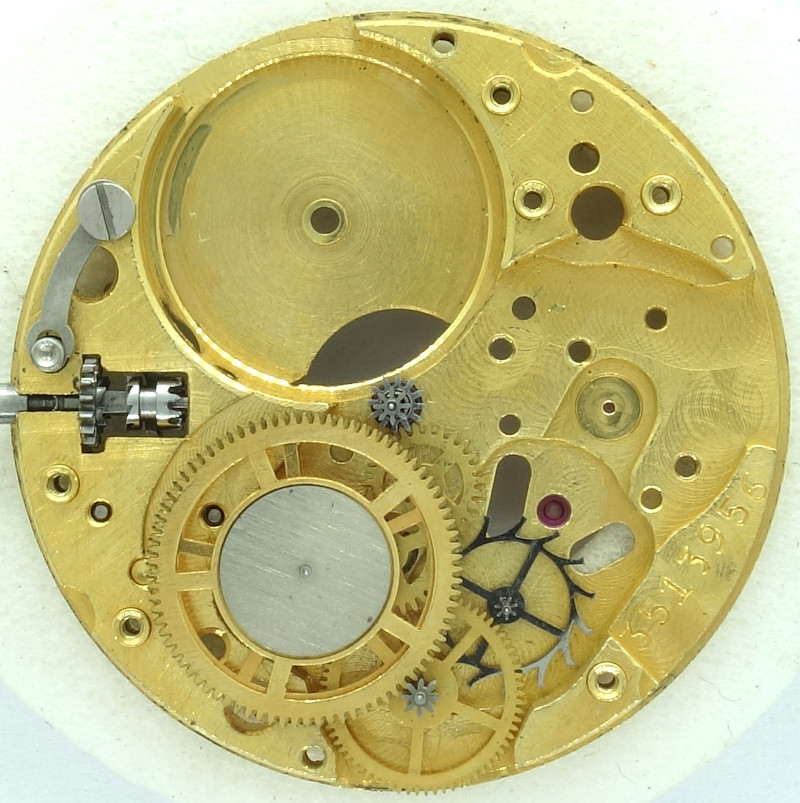

Auf das zweite Zwischenrad folgt ein doppelt ausgeführtes Kleinbodenrad, welches einerseits das Zentralsekundentrieb indirekt antreibt, andererseits mit seiner doppelten Verzahnung einen gleichmäßigen Lauf des Zentralsekundentriebs ohne (bremsende) Feder ermöglicht.

Andererseits treibt das doppelte Kleinbodenrad das recht große Sekundenrad an, auf welches wiederum das filigrane Stahl-Ankerrad folgt.

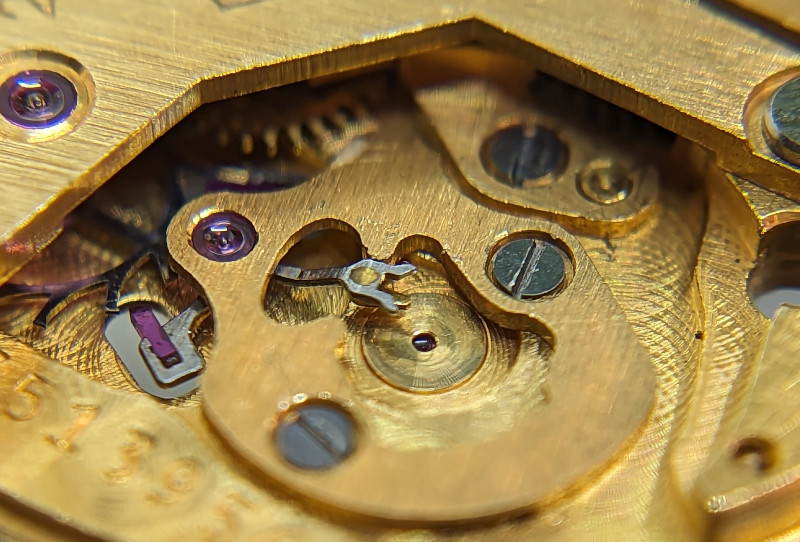

Der Anker mußte aus Platzgründen dreidimensional gebogen werden, die Ankergabel steht ein ganzes Stück nach oben, um in die Ellipse der Unruh einzugreifen.

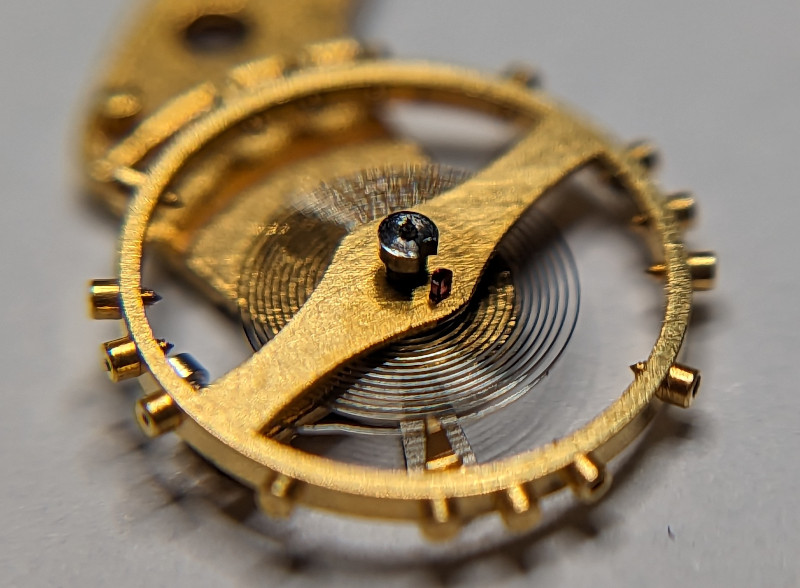

Die Ellipse der monometallischen, goldfarbigen Schraubenunruh ist direkt auf der Unruhspeiche platziert, es gibt, vermutlich um Platz in der Höhe zu sparen, kein Plateau.

Die Schraubenunruh ist sogar stoßgesichert, in einer typischen dreischenkligen hauseigenen Stoßsicherung. Sie arbeitet mit langsamen 18000 Halbschwingungen pro Stunde und kann mit Hilfe eines kurzen Rückerzeigers samt Skala justiert werden.

Aus Platzgründen besitzt die Aufzugspartie neben Kron- und Sperrrad noch zwei weitere Übertragungsräder. Das Sperrrad fällt ungewöhnlich klein aus, das heißt, einerseits ist etwas mehr Kraft und andererseits weniger Umdrehungen beim Aufzug nötig.

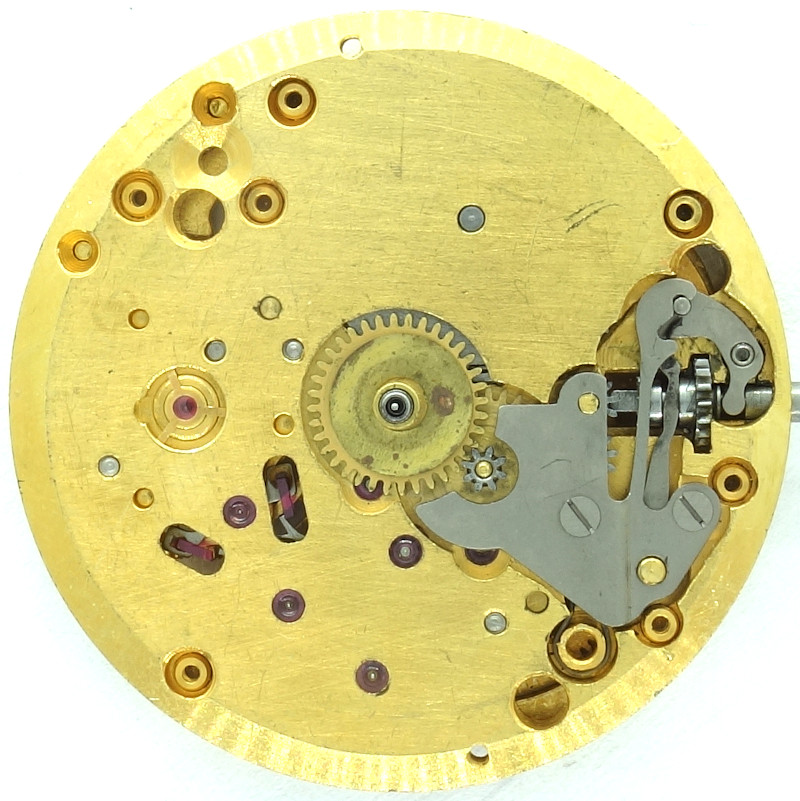

Auf der Zifferblattseite, die zum Rand hin abgeschrägt ist, sieht man schön den Kupplungsaufzug, sowie die Ausschnitte für die Ankerpaletten, die auf diese Weise sehr leicht zugänglich geölt und inspiziert werden können.

Im Labor

Zeitwaagen-Ergebnis

Die beeindruckende Verarbeitung und die besonders flache Bauweise waren schon vielversprechend, auf der Zeitwaage konnte diese Versprechen nicht zur Gänze eingehalten werden, aber im Großen und Ganzen können sich die Gangwerte durchaus sehen lassen.

Technische Daten

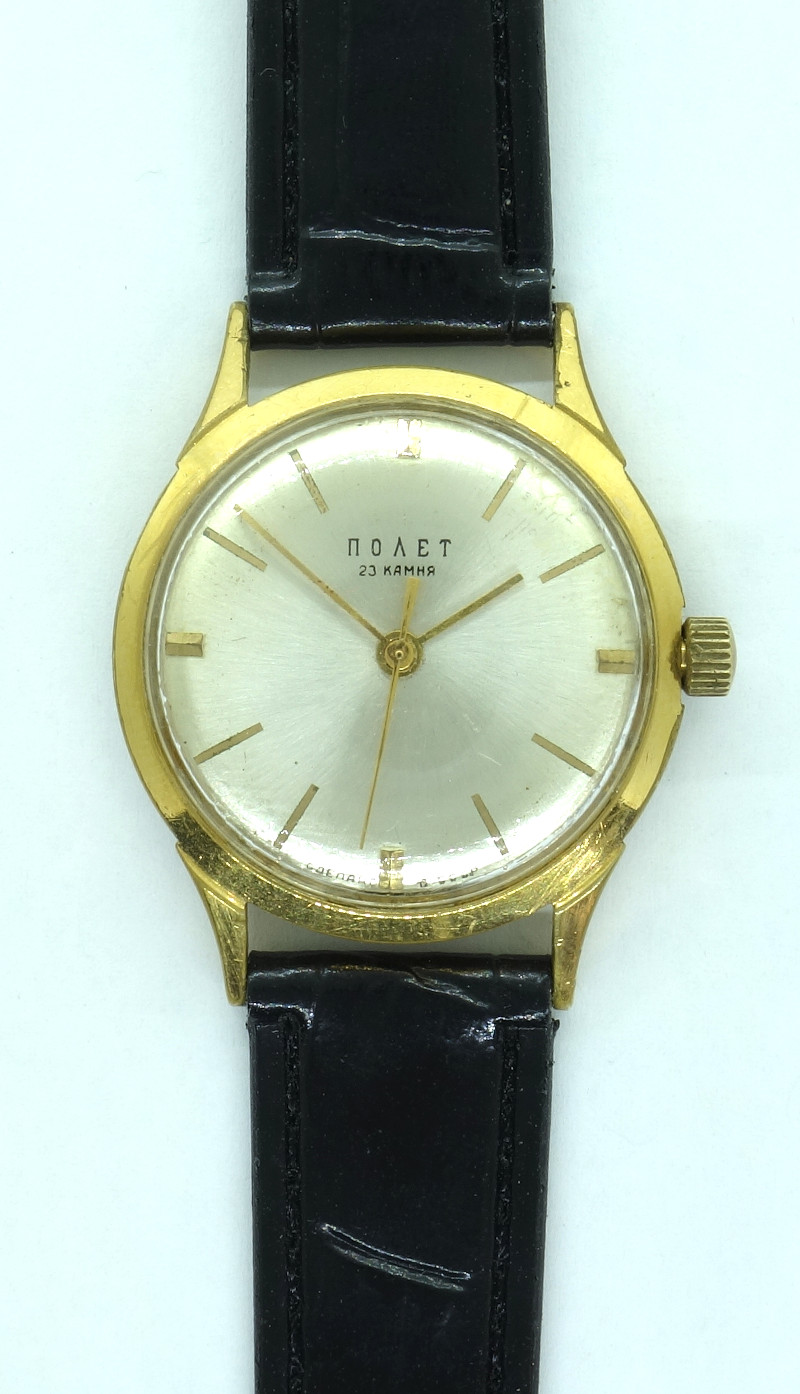

Anwendungsgalerie
