DuRoWe 410

Beschreibung

Das DuRoWe 410, dessen Wurzeln bis in die 30er Jahre (Kaliber 202) zurückgehen, war ein 10 1/2 liniges Handaufzugswerk aus Deutschland mit dezentraler Sekundenanzeige auf 6 Uhr.

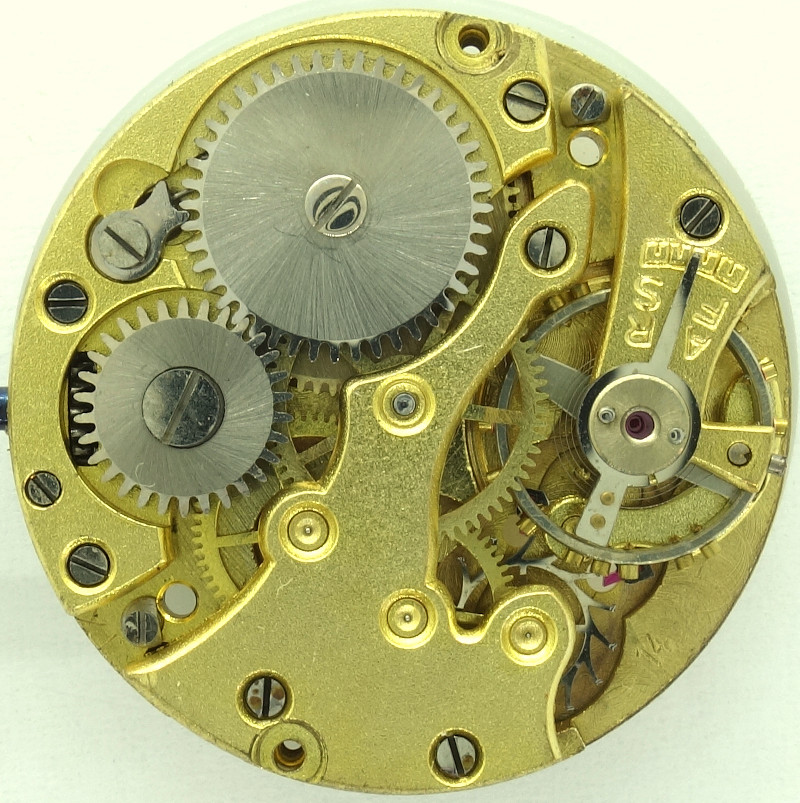

DuRoWe 410: Ausführung mit 7 Steinen und anderer Räderwerksbrücke

Ausführung mit 7 Steinen und anderer Räderwerksbrücke

Es war in Ausführungen unterschiedlicher Steinzahl und auch mit unterschiedlichen Räderwerksbrücken, mit und ohne eigenem Ankerradkloben, erhältlich.

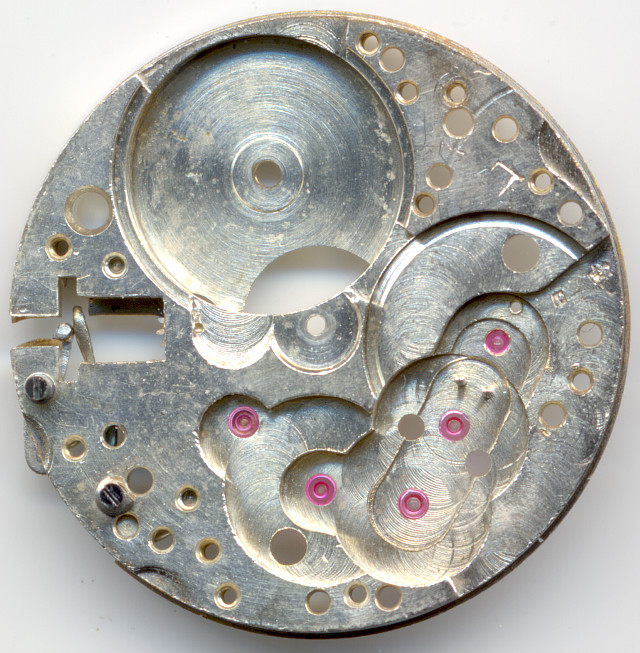

DuRoWe 410: Grundplatine

Grundplatine

Die Grundplatine läßt bereits die gute Qualität dieses Werks erkennen: Alle wichtigen Räder besitzen Steinlager, in Summe 15 Steine.

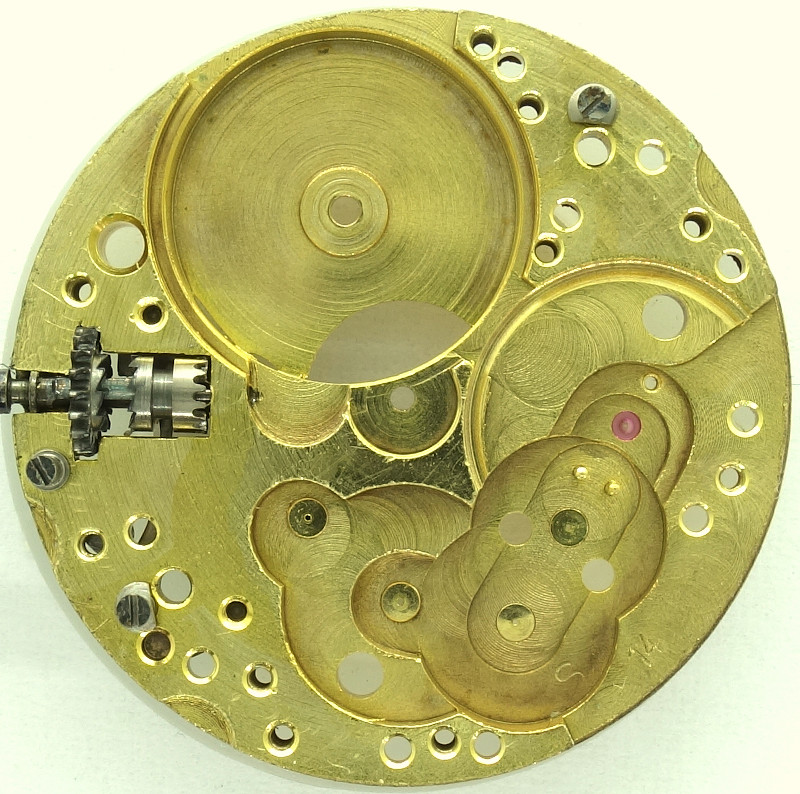

DuRoWe 410: Grundplatine, 7-steinige Ausführung

Grundplatine, 7-steinige Ausführung

In der 7-steinigen Ausführung sind statt der Lagersteine Lagerbuchsen von guter Qualität eingepresst.

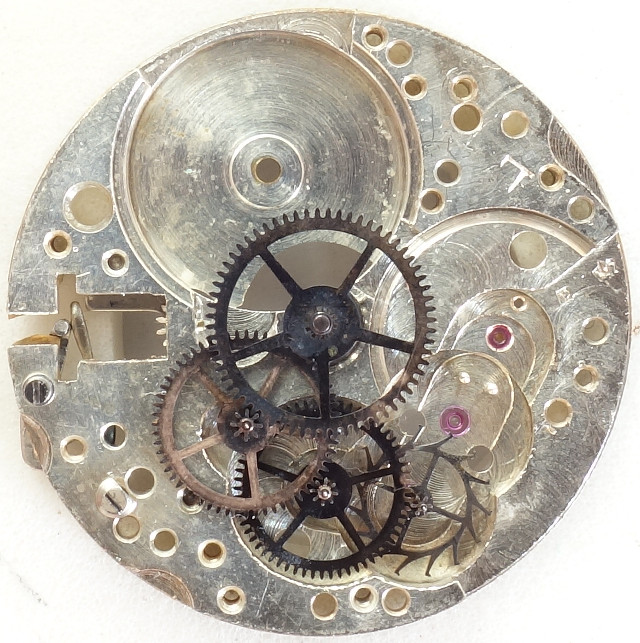

DuRoWe 410: Räderwerk

Räderwerk

Das DuRoWe 410 besitzt den klassischen Räderwerksaufbau mit Federhaus, direkt angetriebenem zentralen Minutenrad, Kleinbodenrad, Sekundenrad auf 6 Uhr und am Schluß dem Stahl-Ankerrad, das in manchen Ausführungen unter einem eigenen Kloben gelagert ist.

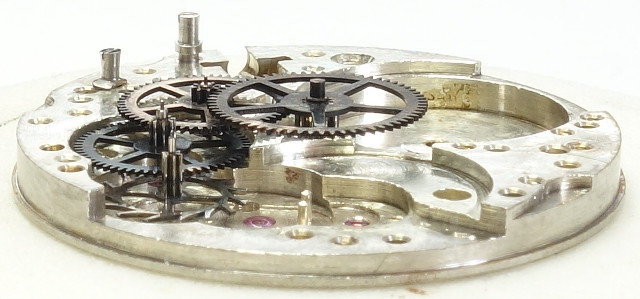

DuRoWe 410: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die natürlich noch nicht stoßgesicherte Schraubenunruh oszilliert mit zeitgemäßen fünf Halbschwingungen pro Sekunde, also 18000 Halbschwingungen pro Stunde.

Ihr exakte Frequenz kann über einen langen Rückerzeiger justiert werden.

Als Regulierorgan kommt eine Palettenankerhemmung nach schweizer Bauweise zum Einsatz.

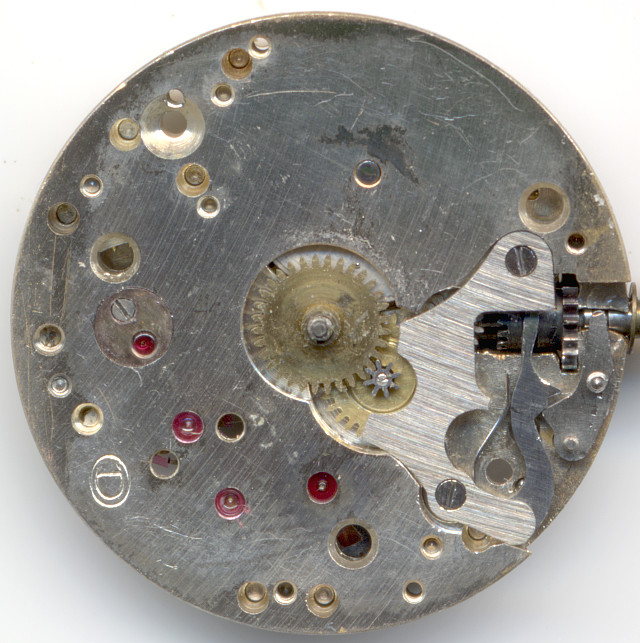

DuRoWe 410: Durowe 410: Zifferblattseite

Durowe 410: Zifferblattseite

Die Zifferblattseite bietet keine großartigen Überraschungen. Natürlich wird hier, wie bei besseren Werken üblich, ein Kupplungsaufzug eingesetzt. Und wie bei den meisten alten Werken, ist auch hier die Winkelhebelfeder gebrochen. Mit ihrem eckigen Ausschnitt hilft sie bei der Identifikation des Werks.

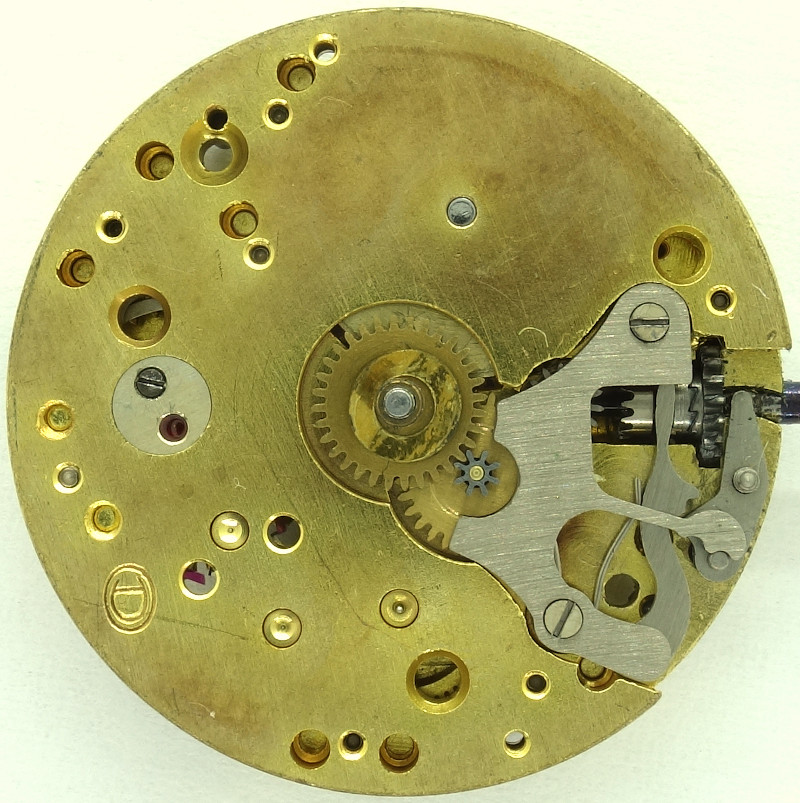

DuRoWe 410: Zifferblattseite, 7-steinige Ausführung

Zifferblattseite, 7-steinige Ausführung

Im Labor

Das vorliegende Werk aus der Wagner-Herrenuhr kam verharzt und mit defekter Aufzugspartie ins Archiv, wurde dort gereinigt und bekam eine neue Sperrfeder. Das der Laco-Herrenuhr befand sich in gutem Zustand und bekam daher nur einen einfachen Service.

Zeitwaagen-Ergebnis

Auf der Zeitwaage wurden die Werte des siebensteinigen Werks in der Laco-Herrenuhr gemessen. Für eine über 80-jährige Uhr sind die Ergebnisse durchaus akzeptabel, vor allem der praktisch nicht vorhandene Abfallfehler ist beeindruckend! Dass liegende und hängende Lagen trotz hoher Amplitude starke Unterschiede aufweisen, dürfte technisch bedingt sein, vor allem die recht kleine Unruh trägt nicht gerade positiv zur Ganggenauigkeit bei.

horizontale Lagen
Zifferblatt oben +20 s/Tag 305° 0.3ms
Zifferblatt unten +-0 s/Tag 310° 0.0ms
vertikale Lagen
Krone rechts (12 oben) +-0 s/Tag 263° 0.2ms
Krone oben (3 oben) +45 s/Tag 267° 0.1ms
Krone links (6 oben) +80 s/Tag 259° 0.1ms
Krone unten (9 oben) +28 s/Tag 259° 0.3ms

Technische Daten

Hersteller:DuRoWe
Kaliber:410
Größe:10 1/2''' (gemessen: 23,3mm)
Halbschwingungen pro Stunde:18000
Anzahl Steine:7/15
Hemmung:Anker
Unruh-Ausführungen: Nickel-Schraubenunruh
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad)
  • Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
oder
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Befestigung Winkelhebel:geschraubt
Referenzen: Feilner: Bl.3 133
Flume: 1942 10 123209
Jacob: 1942 13 11046
Erwähnung in Artikeln (Jahre): 1949
Inventarnummer:19012

Anwendungsgalerie

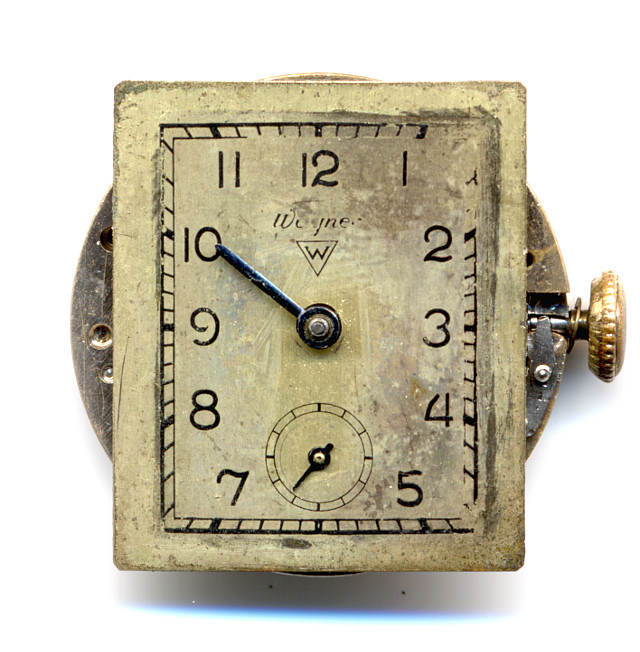

DuRoWe 410: Wagner Herrenuhr  (nur Zifferblatt)

Wagner Herrenuhr (nur Zifferblatt)

DuRoWe 410: Ormo Herrenuhr

Ormo Herrenuhr

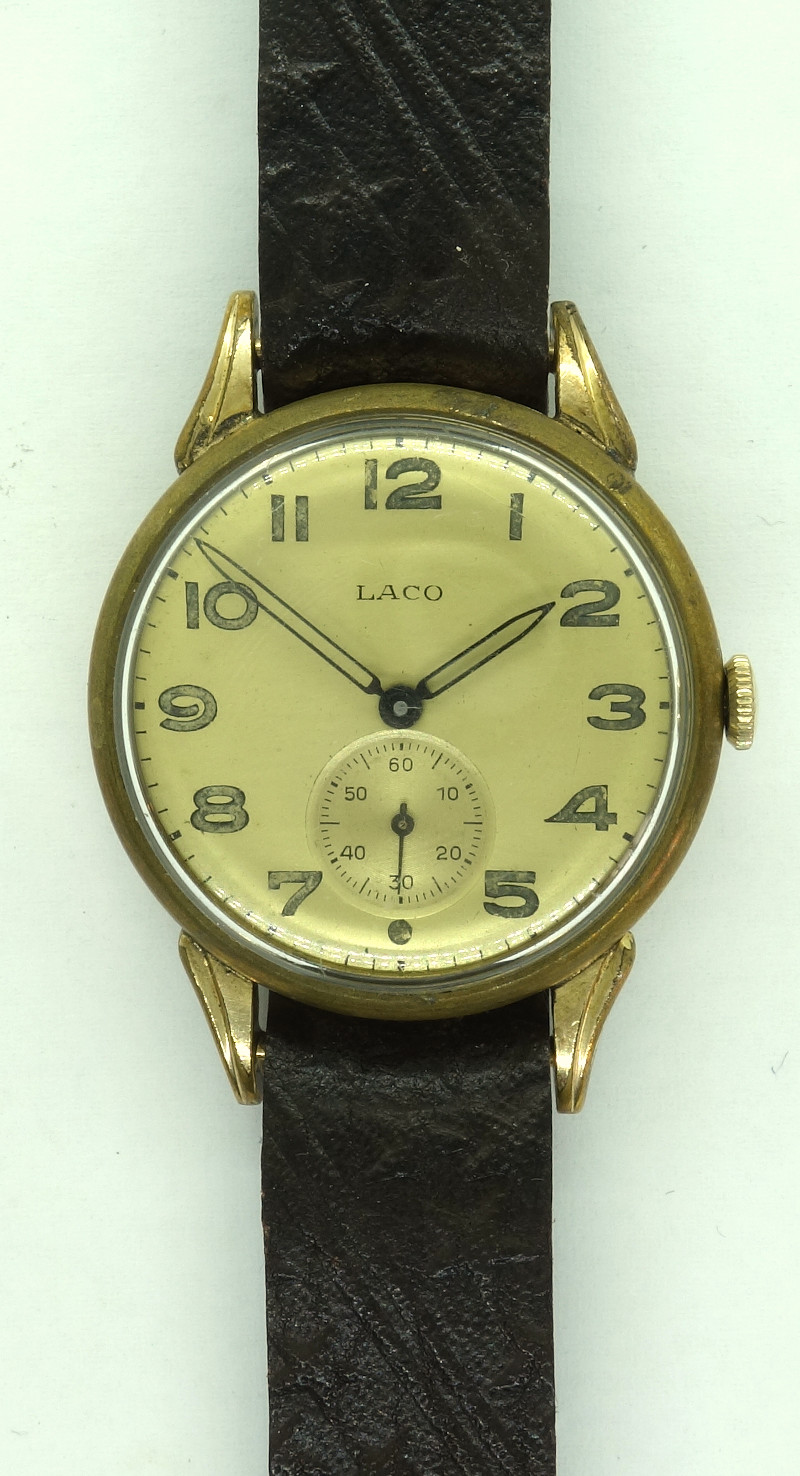

DuRoWe 410: Laco Herrenuhr

Laco Herrenuhr

Das Werk aus der Wagner-Herrenuhr ist eine Spende von Klaus Brunnemer, das in Form der Ormo-Herrenuhr ist eine Spende der Sammlung Joachim Becker und das Form der Laco-Herrenuhr eine SPende von G.Sch. an das Archiv. Ganz herzlichen Dank dafür!
